স্ট্রাকচারাল হেলথ মনিটরিংয়ের জন্য Kingmach ভাইব্রেটিং ওয়্যার সেন্সর

SHM এ কী একটি কম্পনকারী তারের সেন্সর পরিমাপ করে

একটি স্পন্দিত তারের সেন্সর একটি যান্ত্রিক পরিবর্তনকে একটি উত্তেজনাযুক্ত তারের অনুরণিত ফ্রিকোয়েন্সির পরিবর্তনে রূপান্তরিত করে। একটি সামঞ্জস্যপূর্ণ রিডআউট তারকে উত্তেজিত করে, প্রতিক্রিয়া সনাক্ত করে এবং স্ট্রেন, চাপ, লোড বা অন্য ইঞ্জিনিয়ারিং মান গণনা করতে ক্রমাঙ্কন সহগ প্রয়োগ করে। ফ্রিকোয়েন্সি হল পরিমাপ করা পরিমাণ, তাই সাধারণ তারের-প্রতিরোধের বৈচিত্র ফলাফলের উপর কম প্রভাব ফেলে যা এটি একটি নিম্ন-স্তরের প্রতিরোধ বা ভোল্টেজ সংকেত হতে পারে। তারের ধারাবাহিকতা, শিল্ডিং, আর্দ্রতা সুরক্ষা এবং রিডআউট সামঞ্জস্যতা এখনও গুরুত্বপূর্ণ।

সেন্সিং মেকানিজমের গভীর ব্যাখ্যার জন্য, পর্যালোচনা করুন কিভাবে ভাইব্রেটিং তারের স্ট্রেন গেজ কাজ করে . প্রকৌশল সুবিধাটি ধীর, দীর্ঘমেয়াদী পর্যবেক্ষণে সবচেয়ে শক্তিশালী যেখানে স্থিতিশীলতা এবং দীর্ঘ তারের রুটগুলি উচ্চ-ফ্রিকোয়েন্সি গতিশীল প্রতিক্রিয়ার চেয়ে বেশি গুরুত্বপূর্ণ। একটি কম্পনকারী তারের সেন্সর স্বয়ংক্রিয়ভাবে দ্রুত কম্পন, বৃহৎ বৈশ্বিক গতিবিধি বা একটি নমনীয়, পুল-ওয়্যার, অপটিক্যাল, বা উপগ্রহ-ভিত্তিক পরিমাপ পথের প্রয়োজন এমন একটি জ্যামিতির জন্য সঠিক পছন্দ নয়।

RFQ এর আগে পরিভাষা পরীক্ষা করুন

প্রতিটি ফ্রিকোয়েন্সি-আউটপুট বা ডিজিটাল স্থানচ্যুতি যন্ত্রের জন্য একটি সাধারণ নাম হিসাবে "কম্পনকারী তার" ব্যবহার করবেন না। Kingmach JMDL-21XXAT, JMDL-22XXAT, JMDL-24XXAT, JMDL-31XXAT, এবং JMDL-32XXAT মডেলগুলি ইন্ডাকটিভ ফ্রিকোয়েন্সি-মডুলেশন নীতিগুলি ব্যবহার করে। JMDL-52XXADT দুটি সংযুক্ত প্রবর্তক কয়েল ব্যবহার করে, JMLS-22XXADT প্রতিরোধ রূপান্তর এবং ডিজিটাল যোগাযোগ সহ একটি তার-দড়ি প্রক্রিয়া ব্যবহার করে এবং JMBD-1050 GNSS পজিশনিং ব্যবহার করে। সঠিক পরিভাষা অমিল রিডআউট চ্যানেল, তারের অনুমান এবং ক্রমাঙ্কন পদ্ধতি প্রতিরোধ করে।

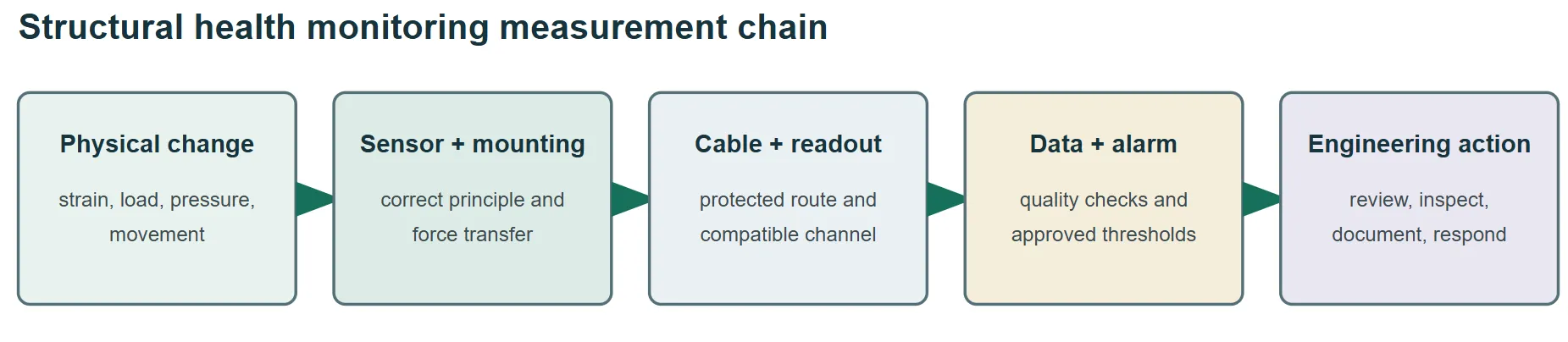

একটি মডেল নির্বাচন করার আগে পরিমাপ চেইন তৈরি করুন

একটি সেন্সর হল একটি SHM সিস্টেমের একটি স্তর। পরিমাপ পয়েন্ট, মাউন্টিং হার্ডওয়্যার, সুরক্ষিত তারের রুট, রিডআউট বা লগার, যোগাযোগ লিঙ্ক, সফ্টওয়্যার, অ্যালার্ম থ্রেশহোল্ড এবং প্রতিক্রিয়া পদ্ধতি অবশ্যই একটি চেইন হিসাবে কাজ করবে। একটি অত্যন্ত স্থিতিশীল সেন্সর একটি অস্থির নোঙ্গর, ক্ষতিগ্রস্থ তার, বেমানান চ্যানেল, দুর্বল তাপমাত্রা ব্যাখ্যা, বা একটি অ্যালার্ম থ্রেশহোল্ড যার কোনো ইঞ্জিনিয়ারিং ভিত্তি নেই সংশোধন করতে পারে না।



• একটি সেন্সর পরিবার নির্বাচন করার আগে প্রকৌশল প্রশ্ন এবং শারীরিক পরিবর্তনশীল সংজ্ঞায়িত করুন।
• নিশ্চিত করুন যে পরিসীমা, রেজোলিউশন, পুনরাবৃত্তিযোগ্যতা, তাপমাত্রা আচরণ এবং স্যাম্পলিং রেট অ্যালার্ম সিদ্ধান্তকে সমর্থন করে।
• মাউন্টিং, তারের সুরক্ষা, গ্রাউন্ডিং, সার্জ সুরক্ষা, রিডআউট চ্যানেল, যোগাযোগ, ডেটা স্টোরেজ এবং রক্ষণাবেক্ষণ অ্যাক্সেস নির্দিষ্ট করুন।
• বেসলাইন রিডিং, থ্রেশহোল্ড অনুমোদন, অ্যালার্ম পর্যালোচনা, পরিদর্শন এবং ডেটা ধরে রাখার জন্য দায়িত্ব বরাদ্দ করুন।

উদ্ধৃতিভুক্ত নির্বাচনের মানদণ্ড

আটটি মুভমেন্ট-মনিটরিং অপশন এবং যেখানে তারা ফিট করে

Kingmach's-এ নিম্নলিখিত আটটি অপশন দেখা যাচ্ছে স্থানচ্যুতি ট্রান্সডুসার পরিসীমা . তারা SHM-এর মধ্যে বিভিন্ন আন্দোলনের প্রশ্নগুলি সমাধান করে, কিন্তু তারা একটি ভাইব্রেটিং তারের সেন্সরের আটটি সংস্করণ নয়। মডেলগুলিকে বিকল্প হিসাবে বিবেচনা করার আগে সেন্সিং নীতি, পরিমাপের পথ, ইনস্টলেশন পদ্ধতি, আউটপুট এবং রক্ষণাবেক্ষণের প্রয়োজনীয়তার তুলনা করুন।

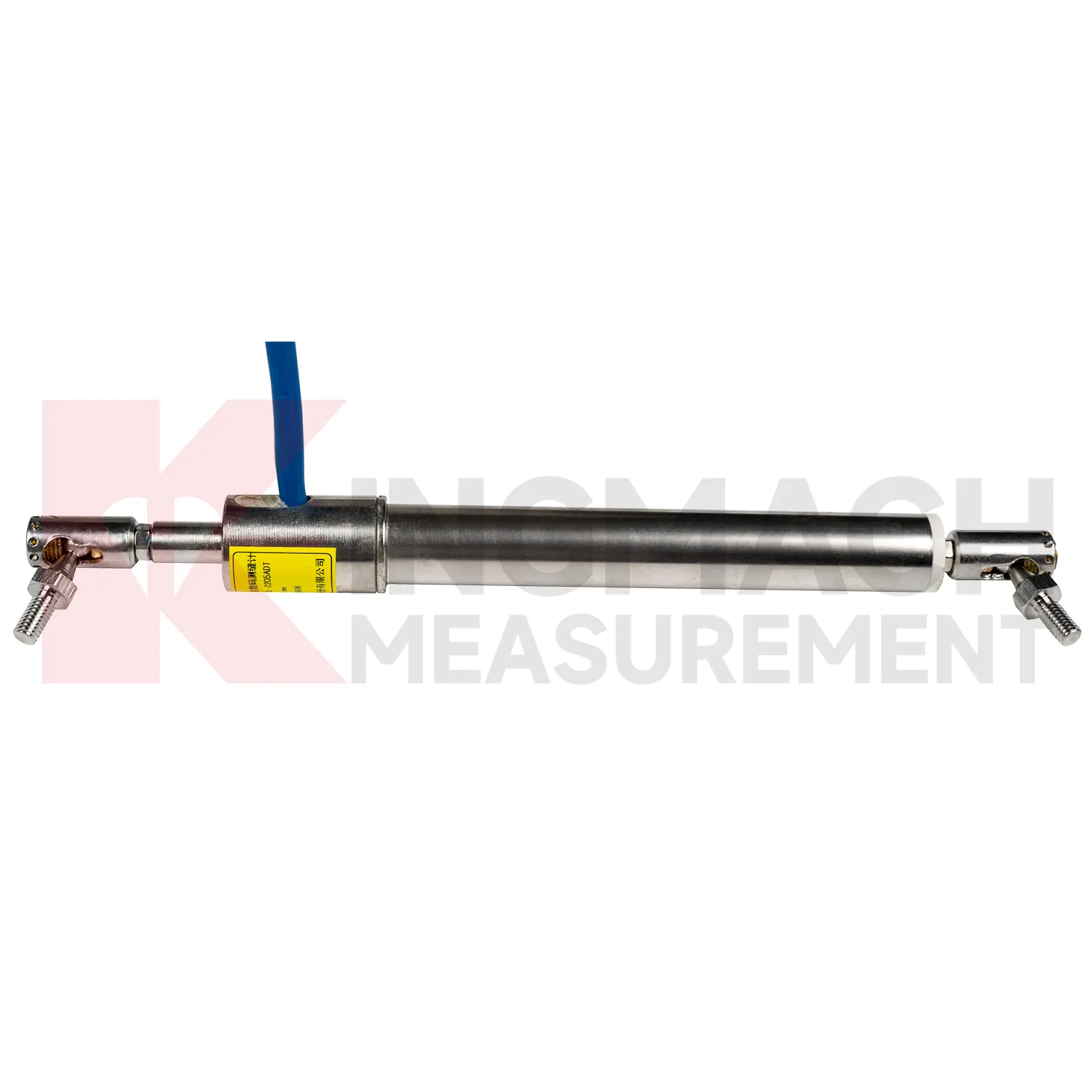

1. স্মার্ট ক্র্যাক গেজ: JMDL-22XXAT

ব্যবহার করুন JMDL-22XXAT স্মার্ট ক্র্যাক গেজ যখন ইঞ্জিনিয়ারিং ভেরিয়েবল হল একটি ফাটল, জয়েন্ট বা এক্সপেনশন জয়েন্ট জুড়ে প্রস্থের পরিবর্তন। স্ট্যান্ডার্ড পরিসরের বিকল্পগুলি ক্রেতাকে একটি সাধারণ ভ্রমণ গ্রহণ করার পরিবর্তে প্রত্যাশিত আন্দোলনের সাথে মেলে। মাউন্টিং জ্যামিতি অবশ্যই খোলার অংশকে সরাসরি গেজে স্থানান্তর করতে হবে যখন নোঙ্গরগুলি ক্ষতিগ্রস্ত বা আলগা উপাদানের বাইরে রাখবে। শূন্য রিডিং তাপমাত্রা, ইনস্টলেশন অবস্থা, এবং প্রাসঙ্গিক অঙ্কন রেফারেন্স সহ রেকর্ড করা উচিত।

Egongyan Rail-only Bridge প্রকল্পটি একটি বৃহত্তর ব্রিজ মনিটরিং সিস্টেমের মধ্যে স্মার্ট ক্র্যাক গেজ ব্যবহার করেছে, কেন ক্র্যাক ডেটা লোড, ডিফ্লেকশন, স্ট্রেন এবং পরিবেশগত পরিমাপ দিয়ে ব্যাখ্যা করা উচিত তা দেখানো হয়েছে। একটি সাধারণ ভুল হল ঋতুগত চলাচল বা ইনস্টলেশন অফসেটের অনুমতি না দিয়ে স্পষ্ট নির্ভুলতার জন্য ক্ষুদ্রতম পরিসর বেছে নেওয়া। অন্যটি চলাচলের অক্ষকে সংজ্ঞায়িত না করে একটি অনিয়মিত ফাটল জুড়ে মাউন্ট করছে। সঠিক পরিসীমা, নির্ভুলতা, তাপমাত্রার বিকল্প, তারের দৈর্ঘ্য, মাউন্টিং আনুষাঙ্গিক, ক্রমাঙ্কন রেকর্ড এবং সামঞ্জস্যপূর্ণ রিডআউটের জন্য জিজ্ঞাসা করুন। কে শূন্য রিসেট করতে পারে এবং পর্যবেক্ষণের ইতিহাসে কোন রিসেট কিভাবে রেকর্ড করা হবে তা নির্ধারণ করুন।

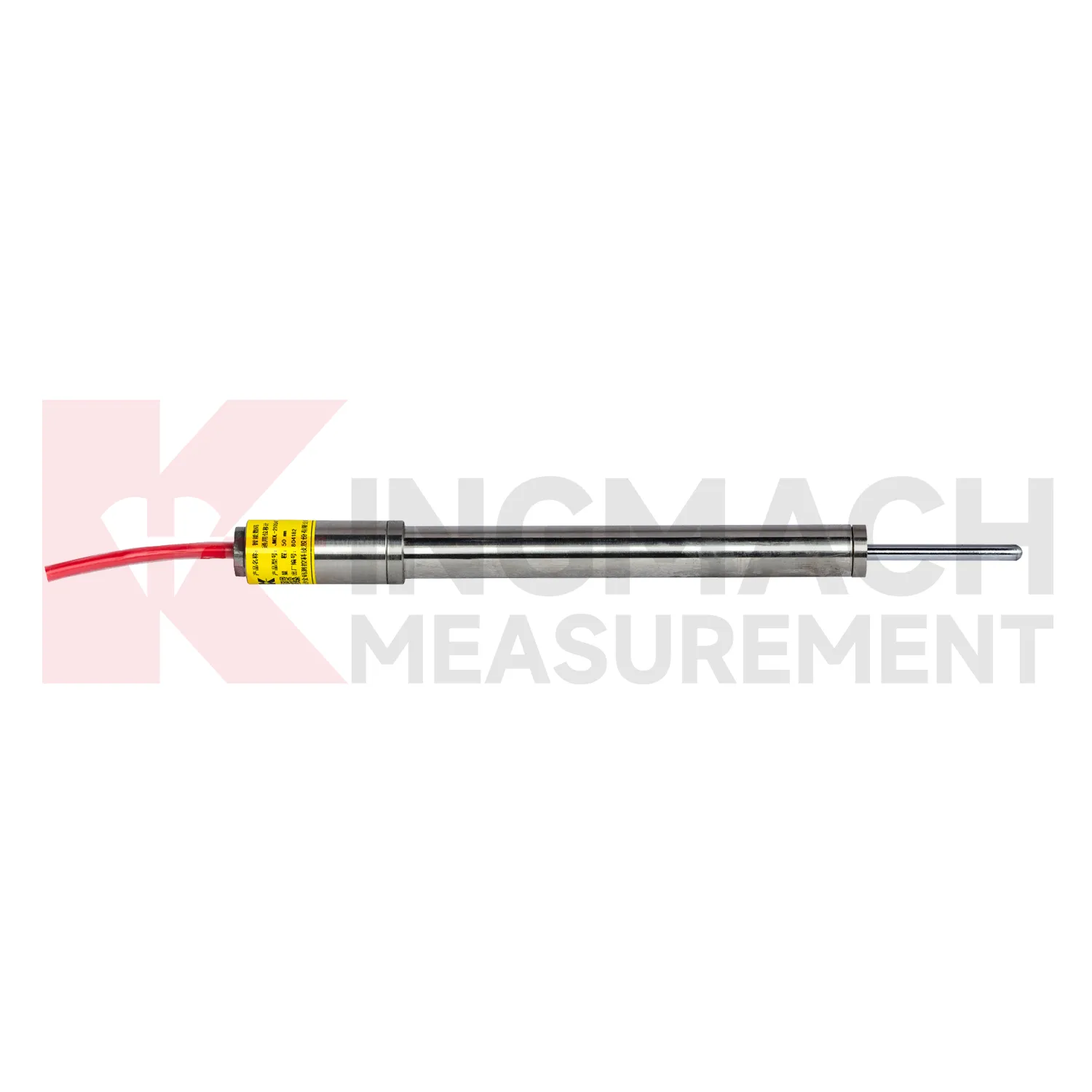

2. সাধারণ-উদ্দেশ্য স্থানচ্যুতি মিটার: JMDL-21XXAT

দ JMDL-21XXAT সাধারণ-উদ্দেশ্য স্থানচ্যুতি মিটার পরিমাপের দিক স্পষ্ট হলে দুটি কাঠামোগত উপাদানের মধ্যে সরাসরি আপেক্ষিক আন্দোলনের সাথে ফিট করে। সাধারণ কাজগুলির মধ্যে রয়েছে সম্প্রসারণ-যৌথ আন্দোলন, স্থানীয় সমর্থন স্থানচ্যুতি, এবং একটি সংজ্ঞায়িত ইন্টারফেস জুড়ে আপেক্ষিক আন্দোলন। এর প্রবর্তক ফ্রিকোয়েন্সি-মডুলেশন আর্কিটেকচার এবং ডিজিটাল ফাংশনগুলি এটিকে একটি প্রচলিত কম্পনকারী তারের সেন্সর থেকে একটি ভিন্ন প্রযুক্তি করে তোলে, যদিও ফ্রিকোয়েন্সি অভ্যন্তরীণ পরিমাপ প্রক্রিয়ার সাথে জড়িত।

অর্ডার করার আগে, নির্দিষ্ট বিন্দু, চলন্ত বিন্দু, প্রত্যাশিত দিক, প্রাথমিক এক্সটেনশন এবং সম্পূর্ণ নড়াচড়ার খাম আঁকুন। ঘূর্ণন বা অনুপ্রস্থ আন্দোলন রড বা বন্ধনী সাইড-লোড করতে পারে কিনা পরীক্ষা করুন। স্বাভাবিক ত্রুটি হল একটি সাধারণ-উদ্দেশ্য গেজকে একটি সর্বজনীন উত্তর হিসাবে বিবেচনা করা যখন চলাচলের পথটি বাঁকা, খুব দীর্ঘ, দুর্গম, বা অস্থির উপাদানের উল্লেখ করা হয়। এই ক্ষেত্রে, একটি নমনীয়, তারের-দড়ি, মাল্টিপয়েন্ট, বেডরক, অপটিক্যাল বা GNSS পদ্ধতি আরও নির্ভরযোগ্যভাবে প্রশ্নের উত্তর দিতে পারে। একটি মাত্রাযুক্ত মাউন্টিং অঙ্কন প্রয়োজন এবং বেসলাইন রিডিং গ্রহণ করার আগে ইনস্টল করা প্রাথমিক অবস্থান যাচাই করুন।

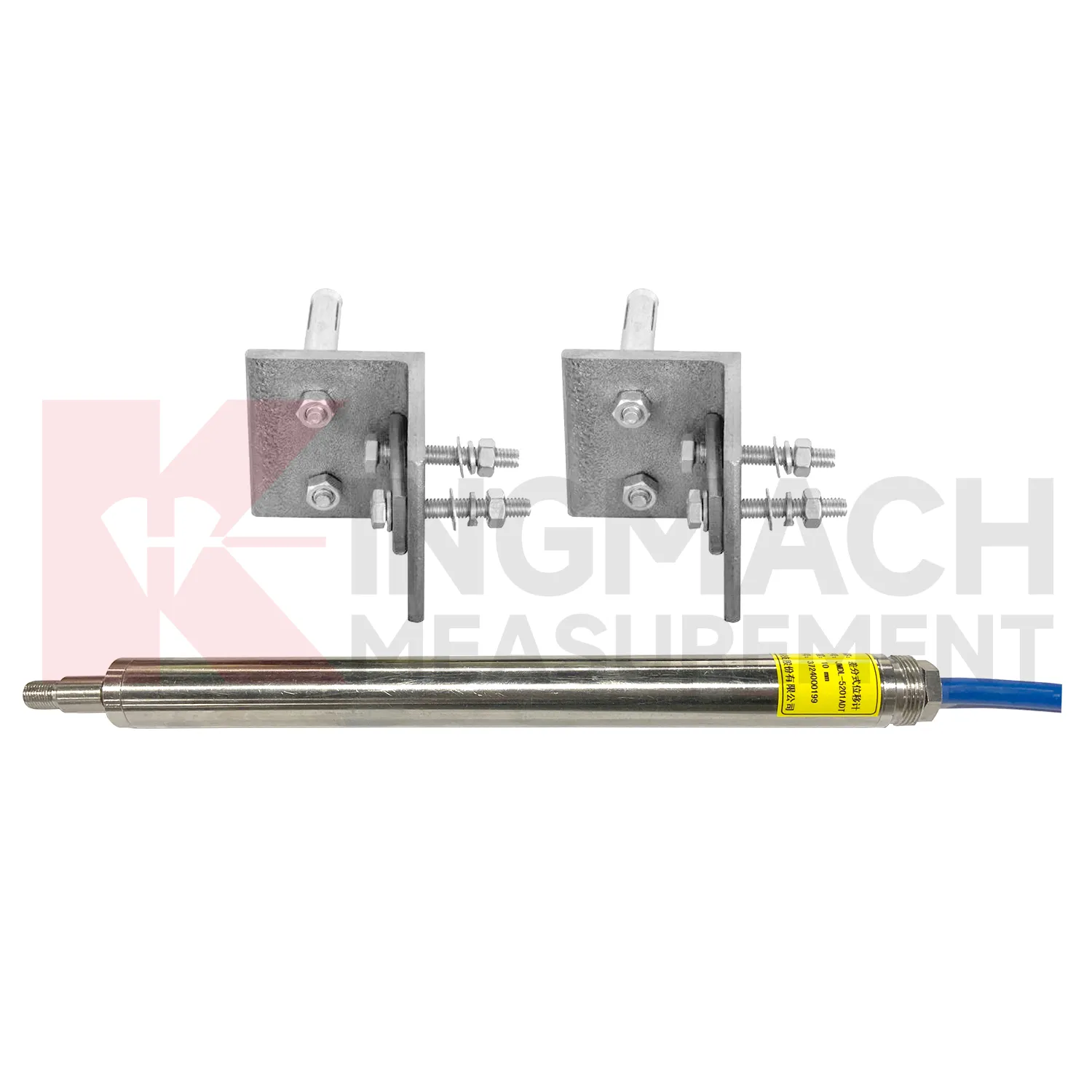

3. ডিফারেনশিয়াল ডিসপ্লেসমেন্ট মিটার: JMDL-52XXADT

নির্বাচন করুন JMDL-52XXADT ডিফারেনশিয়াল ডিসপ্লেসমেন্ট মিটার যখন সিদ্ধান্ত দুটি পয়েন্টের মধ্যে চলাচলের পার্থক্যের উপর নির্ভর করে, যেমন একটি যৌথ, সেগমেন্ট বা ইন্টারফেস জুড়ে আপেক্ষিক আন্দোলন। রড নড়াচড়া করার সাথে সাথে দুটি সংযুক্ত প্রবর্তক কয়েল বিপরীত দিকে সাড়া দেয়। ডিফারেনশিয়াল গণনা তাপমাত্রা-সম্পর্কিত প্রভাব সহ সাধারণ পরিবেশগত প্রভাব হ্রাস করার উদ্দেশ্যে। এই অপারেটিং নীতিকে কম্পনকারী তার হিসাবে বর্ণনা করা উচিত নয়।

রেফারেন্স পয়েন্ট পরিমাপ অংশ. যদি উভয় নোঙ্গর স্বাধীনভাবে সরানো হয়, আউটপুট ইনস্টল করা জ্যামিতির জন্য সঠিক হতে পারে কিন্তু ইঞ্জিনিয়ারিং ব্যাখ্যার জন্য ভুল। ইনস্টলেশন অঙ্কনে বন্ধনীর দৃঢ়তা, প্রান্তিককরণ, প্রাথমিক অবস্থান, তাপ চলাচল, অ্যাক্সেস এবং তারের সুরক্ষা অন্তর্ভুক্ত করুন। একটি সাধারণ ত্রুটি হল একটি ডিফারেনশিয়াল গেজ ব্যবহার করা যখন প্রকল্পটির আসলে পরম অবস্থান বা দীর্ঘ ভ্রমণের প্রয়োজন হয়। অ্যালার্ম সংজ্ঞায়িত করার আগে রেফারেন্স ফ্রেম এবং প্রত্যাশিত সাইন কনভেনশন নিশ্চিত করুন। কমিশনিংয়ের সময়, উভয় দিকে একটি নিয়ন্ত্রিত আন্দোলন প্রয়োগ করুন এবং সাইন, রিটার্ন এবং চ্যানেল ম্যাপিং যাচাই করুন।

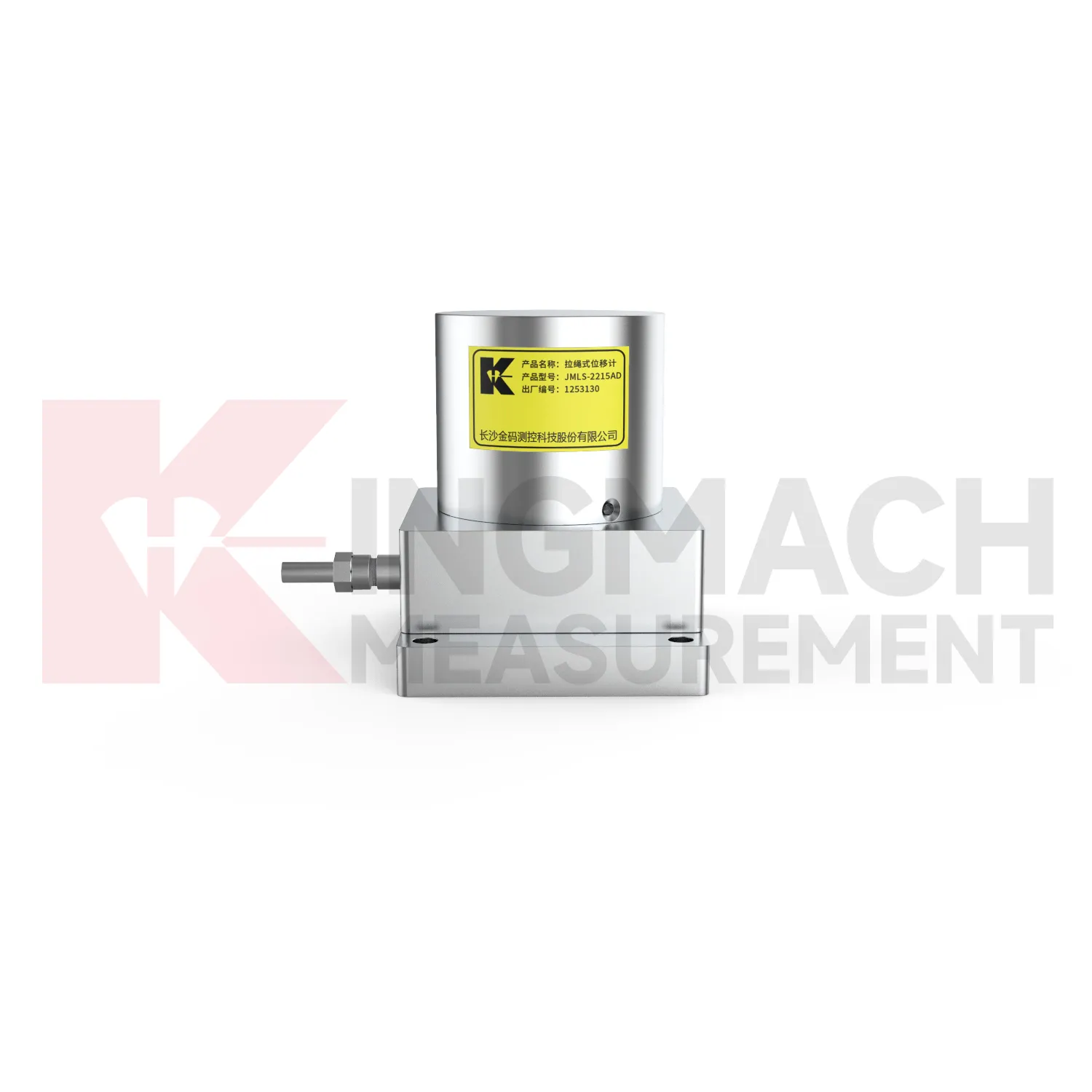

4. তারের-দড়ি স্থানচ্যুতি সেন্সর: JMLS-22XXADT

দ JMLS-22XXADT তারের দড়ি স্থানচ্যুতি সেন্সর স্পুল এবং রোটারি সেন্সিং মেকানিজমের মাধ্যমে তারের এক্সটেনশন বা প্রত্যাহারকে রূপান্তরিত করে। এটি দরকারী যখন ভ্রমণ বড় হয় বা একটি কঠোর পরিমাপ রড উপলব্ধ পথ অনুসরণ করতে পারে না। RS485 যোগাযোগ একটি সামঞ্জস্যপূর্ণ অধিগ্রহণ সিস্টেমের সাথে সংযোগ সহজতর করতে পারে, তবে যান্ত্রিক তারের রুটটি প্রধান ইনস্টলেশন সমস্যা থেকে যায়।

• তারের উদ্দেশ্যমূলক আন্দোলনের সাথে সারিবদ্ধ রাখুন এবং এটিকে ঘর্ষণ, স্নেগিং, বরফ, ধ্বংসাবশেষ এবং দুর্ঘটনাজনিত প্রভাব থেকে রক্ষা করুন।
• প্রত্যাহার বল, নোঙ্গর শক্তি, ব্যবহারযোগ্য ভ্রমণ, বাঁক জ্যামিতি, ঘের সিলিং, প্রোটোকল সেটিংস, এবং পরিদর্শনের জন্য অ্যাক্সেস পরীক্ষা করুন।
• নকশা আন্দোলন হিসাবে সম্পূর্ণ নামমাত্র ভ্রমণ ব্যবহার করবেন না; রিজার্ভ ইনস্টলেশন এবং চরম ইভেন্ট মার্জিন.

তারের মেকানিক্স উপেক্ষা করার সময় একটি ঘন ঘন ভুল ইলেকট্রনিক রেজোলিউশনে ফোকাস করছে। দুর্বল প্রান্তিককরণ বা একটি অরক্ষিত রুট ঘর্ষণ, শিথিলতা বা ক্ষতির পরিচয় দিতে পারে যা কোনও ডিজিটাল আউটপুট সংশোধন করতে পারে না। প্রতিরক্ষামূলক ঘের বন্ধ হওয়ার আগে সম্পূর্ণ প্রত্যাশিত ভ্রমণের মাধ্যমে টান দিক এবং প্রত্যাহার আচরণ নিশ্চিত করুন।

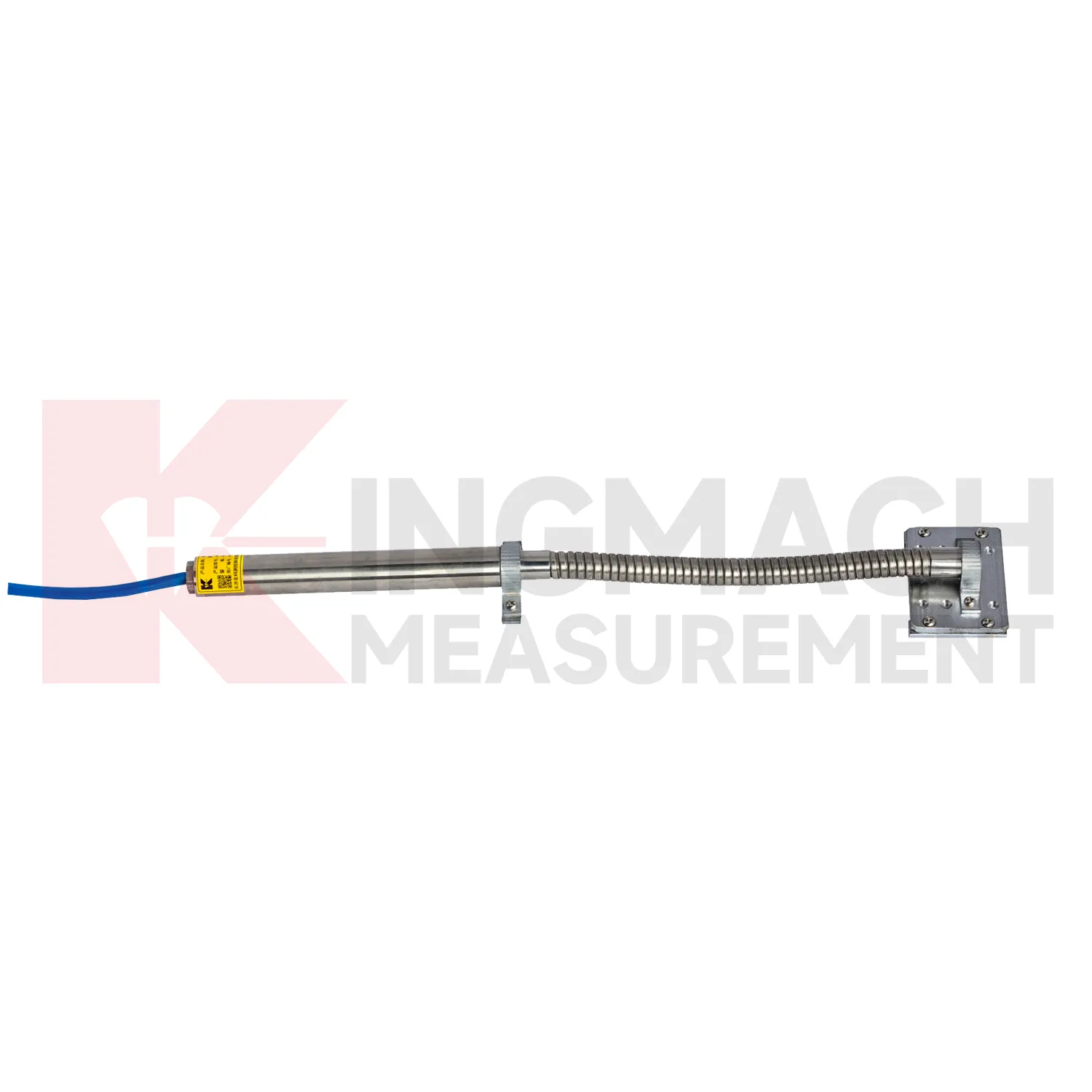

5. নমনীয় স্থানচ্যুতি মিটার: JMDL-24XXAT

ব্যবহার করুন JMDL-24XXAT নমনীয় স্থানচ্যুতি মিটার যখন সেন্সিং উপাদানটি একটি পরিষ্কার সোজা ফাঁকের পরিবর্তে জিওগ্রিড বা অন্য এমবেডেড শক্তিবৃদ্ধি দিয়ে বিকৃত হতে হবে। নমনীয় এক্সটেনশন বস্তুগত গতিবিধি অনুসরণ করে, যখন অভ্যন্তরীণ প্রবর্তক ফ্রিকোয়েন্সি-মড্যুলেশন সেন্সিং বিন্যাস রড এবং কয়েলের মধ্যে স্লাইডিং যোগাযোগ এড়ায়। এটি মডেলটিকে শক্তিশালী মাটি, উপগ্রেড, ঢাল এবং ভিত্তি প্রয়োগের সাথে প্রাসঙ্গিক করে তোলে যেখানে একটি কঠোর পৃষ্ঠ গেজ পরিমাপ পথকে বিকৃত করবে।

ইনস্টলেশন পরিকল্পনা সেন্সর অভিযোজন, শক্তিবৃদ্ধির সাথে সংযুক্তি, ফিল প্লেসমেন্টের সময় সুরক্ষা, তারের প্রস্থান, কমপ্যাকশন লোড, প্রাথমিক পাঠ এবং পরিমাপিত এক্সটেনশন এবং ইঞ্জিনিয়ারিং স্ট্রেনের মধ্যে সম্পর্ককে কভার করা উচিত। সাধারণ ত্রুটি হল নমনীয় রডকে যান্ত্রিকভাবে অবিনাশী হিসাবে বিবেচনা করা। নির্মাণ সরঞ্জাম, তীক্ষ্ণ বাঁক, দুর্বল সংযুক্তি, বা অনিয়ন্ত্রিত ফিল প্লেসমেন্ট সমাবেশের ক্ষতি করতে পারে বা এটি উপাদান থেকে বিচ্ছিন্ন করতে পারে। দাফনের আগে একটি ইনস্টলেশন পদ্ধতি বিবৃতি এবং হোল্ড-পয়েন্ট পরিদর্শন প্রয়োজন। সংযুক্তি এবং তারের রুটের ফটোগ্রাফ করুন যাতে পরবর্তী ডেটা পর্যালোচনা ইনস্টল করা জ্যামিতি নিশ্চিত করতে পারে।

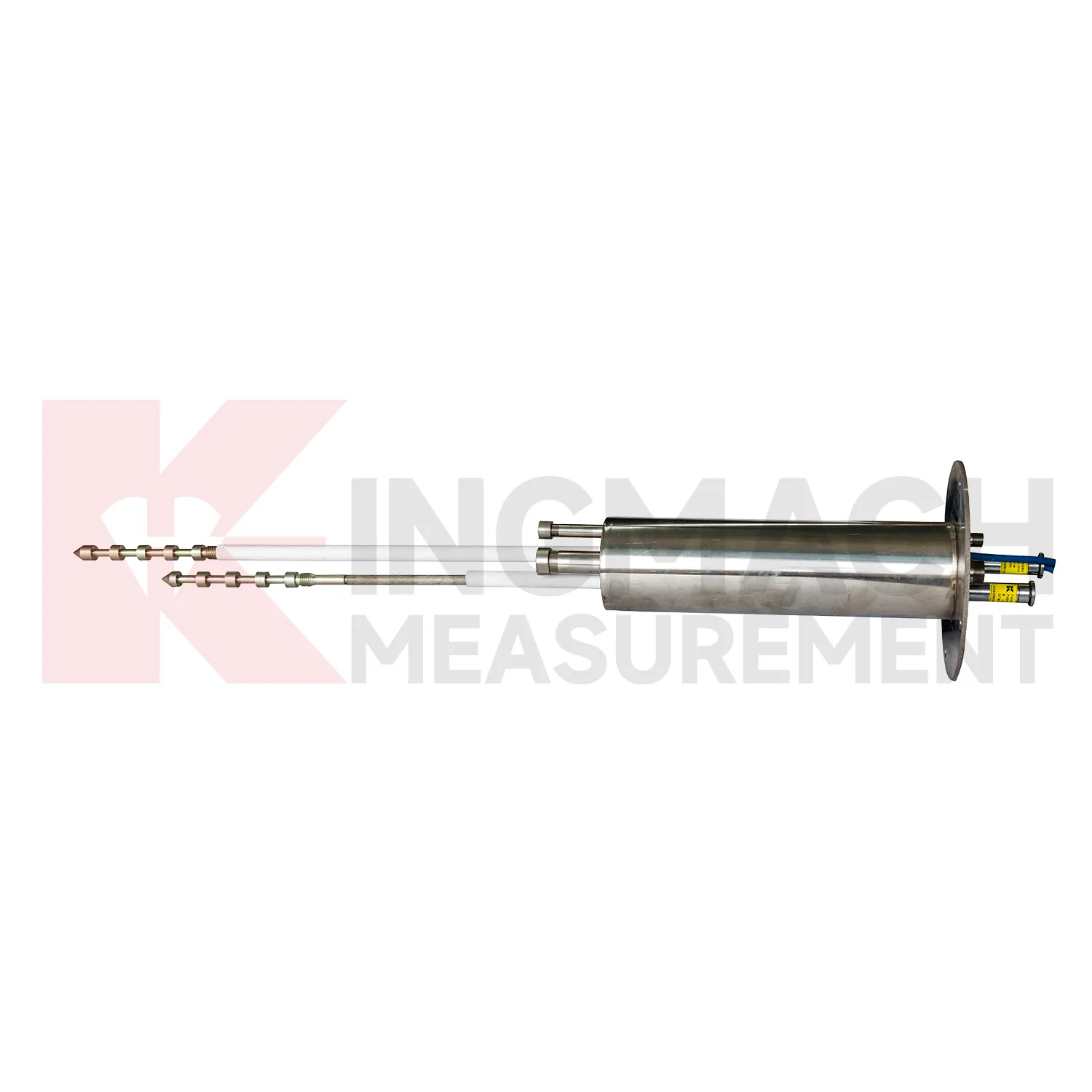

6. মাল্টিপয়েন্ট ডিসপ্লেসমেন্ট মিটার: JMDL-31XXAT

দ JMDL-31XXAT মাল্টিপয়েন্ট ডিসপ্লেসমেন্ট মিটার আশেপাশের শিলা, ঢাল, ফাউন্ডেশন পিট বা টানেলের মাটিতে বেশ কিছু গভীরতায় চলাচলকে আলাদা করে। বিভিন্ন গভীরতায় স্থাপিত অ্যাঙ্করগুলি রড এবং প্রতিরক্ষামূলক টিউবের মাধ্যমে পৃথক স্থানচ্যুতি পরিমাপকগুলির সাথে সংযোগ স্থাপন করে। পয়েন্টগুলির তুলনা ইঞ্জিনিয়ারকে গভীর আন্দোলন থেকে অগভীর বিকৃতিকে আলাদা করতে সাহায্য করে। সক্রিয় অঞ্চলের অবস্থান অনিশ্চিত হলে এটি একটি পৃষ্ঠ পড়ার চেয়ে আরও তথ্যপূর্ণ।

নকশা দলকে বোরহোলের গভীরতা এবং ব্যাস, তিন-থেকে-পাঁচ-পয়েন্ট লেআউট, অ্যাঙ্কর গভীরতা, ভূতত্ত্ব, গ্রাউট, রডের দৈর্ঘ্য, মাথার সুরক্ষা, তারের রাউটিং, ইনস্টলেশনের ক্রম এবং বেসলাইন পদ্ধতি উল্লেখ করা উচিত। সাধারণ ভুল হল স্তর, বিচ্ছিন্নতা, খনন পর্যায়, বা প্রত্যাশিত শিয়ার জোনের উল্লেখ ছাড়াই সমান বিন্দু ব্যবধান বেছে নেওয়া। আরেকটি ঝুঁকি হল গ্রাউট বা রড ইনস্টলেশনকে পয়েন্টের মধ্যে অনিচ্ছাকৃত সংযোগ তৈরি করার অনুমতি দেওয়া। ইন্সট্রুমেন্ট স্পেসিফিকেশনের অংশ হিসাবে বোরহোল ডিজাইন এবং ইনস্টলেশন রেকর্ডকে বিবেচনা করুন। লগার চ্যানেল মানচিত্রের সাথে মেলে চূড়ান্ত গভীরতার সময়সূচী এবং ইনস্টল করা বিন্দু সনাক্তকরণের প্রয়োজন।

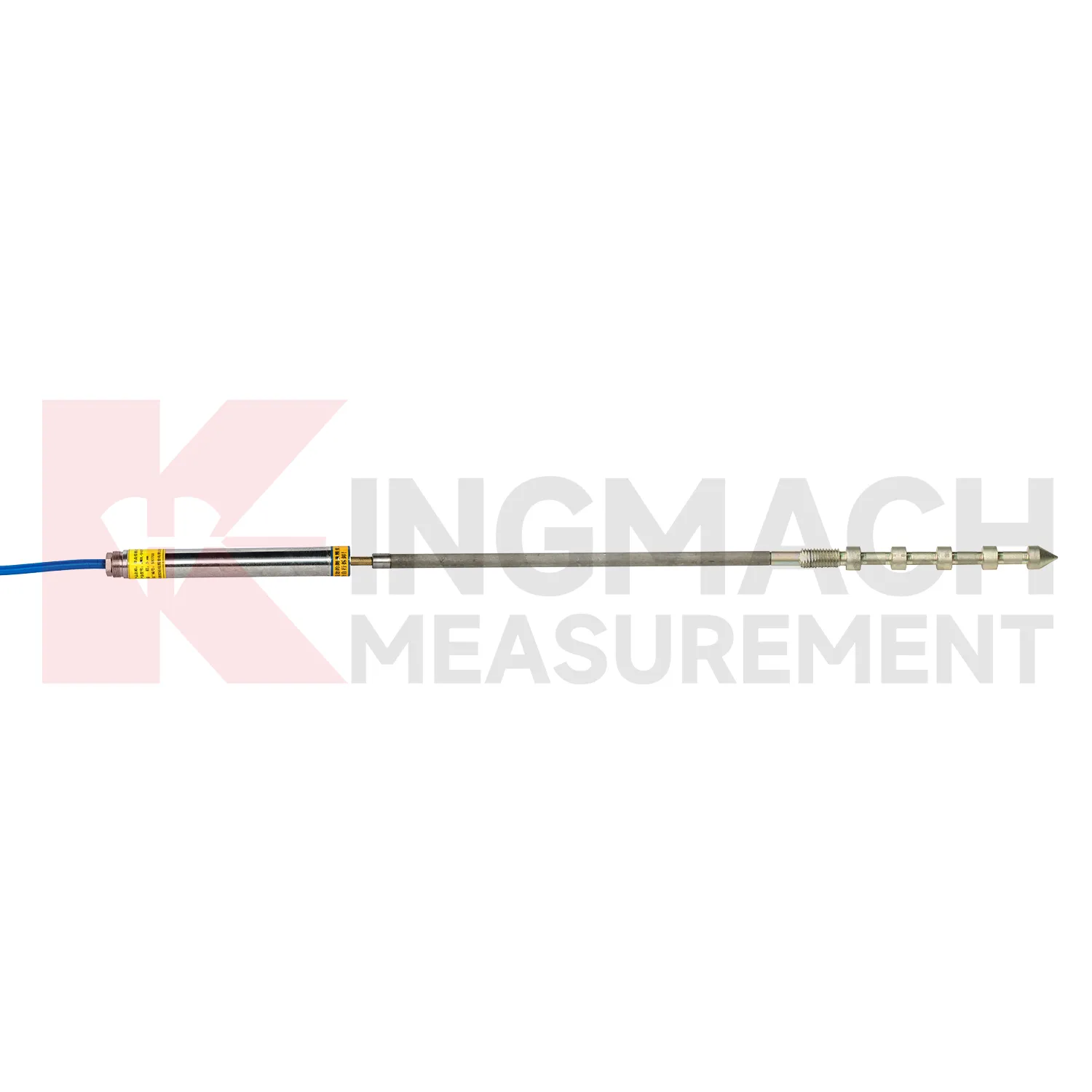

7. একক-পয়েন্ট বেডরক ডিসপ্লেসমেন্ট মিটার: JMDL-32XXAT

দ JMDL-32XXAT একক-পয়েন্ট বেডরক ডিসপ্লেসমেন্ট মিটার একটি পৃষ্ঠ বা কাঠামোগত রেফারেন্স এবং একটি গভীর নোঙ্গর মধ্যে আন্দোলন পরিমাপ. এটি সুড়ঙ্গ শিলা বিকৃতি, বাঁধ ভিত্তি আন্দোলন, ঢাল আন্দোলন, বা ভিত্তি-পিট অ্যাপ্লিকেশনের জন্য উপযুক্ত যখন ইঞ্জিনিয়ার একটি অর্থপূর্ণ স্থিতিশীল রেফারেন্স গভীরতা সনাক্ত করতে পারে। যন্ত্রটি একটি স্থানচ্যুতি সেন্সর, রড, অ্যাঙ্কর, প্রতিরক্ষামূলক পাইপ এবং হেড অ্যাসেম্বলিকে একত্রিত করে, তাই বোরহোল এবং অ্যাঙ্কর ডিজাইন সরাসরি ফলাফলকে প্রভাবিত করে।

অনুমান করবেন না যে গভীর স্বয়ংক্রিয়ভাবে স্থিতিশীল। অ্যাঙ্কর গভীরতা নির্বাচন করার আগে ভূতত্ত্ব, আবহাওয়া, জয়েন্ট, ভূগর্ভস্থ জল, খনন প্রভাব এবং প্রত্যাশিত বিকৃতি অঞ্চল পর্যালোচনা করুন। একটি একক বিন্দু দেখাতে পারে না কিভাবে আন্দোলন নোঙ্গর উপরে বিতরণ করা হয়; গভীরতার প্রোফাইলিং প্রয়োজন হলে একটি মাল্টিপয়েন্ট সিস্টেম ব্যবহার করুন। সবচেয়ে সাধারণ ত্রুটি হল গভীর নোঙ্গরটিকে "বেডরক" বলা হচ্ছে কেন এটি একটি গ্রহণযোগ্য রেফারেন্স তা নথিভুক্ত না করে। গ্রহণযোগ্যতা নথিতে বোরহোল লগ, গ্রাউটিং রেকর্ড, ইনস্টল করা দৈর্ঘ্য এবং বেসলাইন রিডিং অন্তর্ভুক্ত করুন। যদি রেফারেন্স স্থায়িত্ব অনিশ্চিত থেকে যায়, যাচাই করার জন্য একটি স্বাধীন সমীক্ষা বা অন্য পরিমাপ পয়েন্ট যোগ করুন।

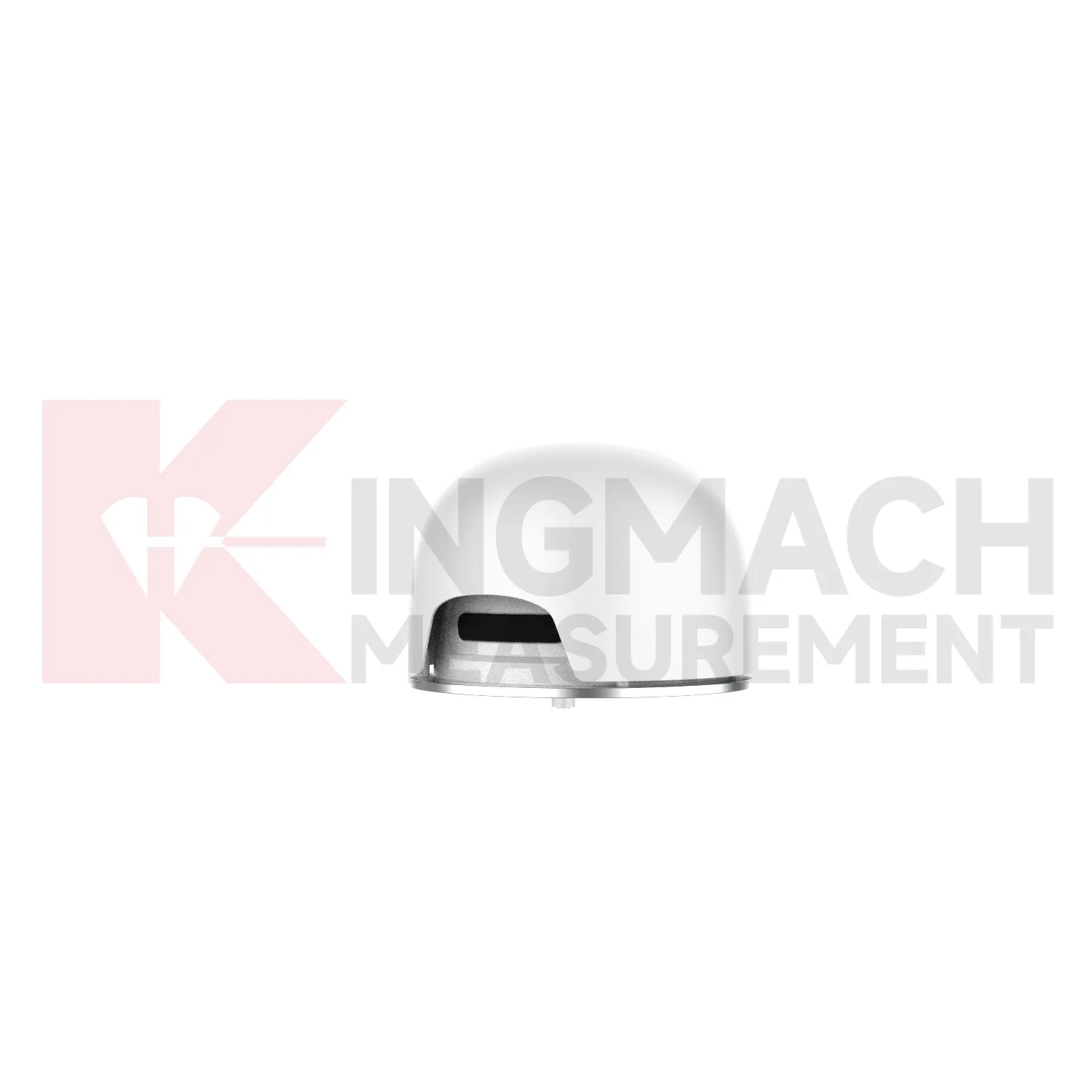

8. GNSS স্থানচ্যুতি পর্যবেক্ষণ: JMBD-1050

ব্যবহার করুন JMBD-1050 GNSS মনিটরিং ডিভাইস খোলা আকাশের সেতু, ঢাল, বাঁধ, খনি, রেলপথ বা বড় কাঠামো জুড়ে অনুভূমিক এবং উল্লম্ব অবস্থান পরিবর্তনের জন্য। GNSS স্থানীয় ফাটল খোলা বা রড ভ্রমণের পরিবর্তে বিশ্বব্যাপী অবস্থান পরিমাপ করে। সিস্টেমের জন্য একটি উপযুক্ত পজিশনিং আর্কিটেকচার, মাউন্টিং মনুমেন্ট, পাওয়ার সাপ্লাই, যোগাযোগ এবং ডেটা প্রসেসিং পদ্ধতি প্রয়োজন। এটি আন্দোলনের স্কেল এবং দূরত্বগুলিকে কভার করতে পারে যা স্থানীয় যোগাযোগ সেন্সরের জন্য অবাস্তব।

সংগ্রহের আগে, স্যাটেলাইটের দৃশ্যমানতা, মাল্টিপাথ ঝুঁকি, অ্যান্টেনার অবস্থান, রেফারেন্স বা সংশোধন পদ্ধতি, সমন্বয় ব্যবস্থা, স্যাম্পলিং ব্যবধান, পাওয়ার স্বায়ত্তশাসন, যোগাযোগ কভারেজ, বজ্র সুরক্ষা এবং কীভাবে স্থানচ্যুতি ভেক্টরগুলি ফিল্টার এবং সতর্ক করা হবে তা পর্যালোচনা করুন। সাধারণ ত্রুটি হল প্রতিফলিত কাঠামো বা বাধা আকাশের কাছে GNSS ইনস্টল করা এবং একটি খোলা সাইটের মতো একই ডেটা গুণমান আশা করা। জিএনএসএস এবং স্থানীয় সেন্সর প্রায়ই একসাথে কাজ করে: জিএনএসএস বিশ্বব্যাপী গতিবিধি ট্র্যাক করে, যখন ক্র্যাক গেজ বা গভীর যন্ত্র স্থানীয় বিকৃতি প্রক্রিয়া সনাক্ত করে। প্রাক-ইনস্টলেশন গ্রহণযোগ্যতা পরিকল্পনায় একটি আকাশ-দৃশ্য এবং যোগাযোগ সমীক্ষা অন্তর্ভুক্ত করুন।

যাচাইকৃত প্রকল্প প্রমাণ এবং ক্রেতাদের কি শিখতে হবে

নামযুক্ত প্রকল্পের রেফারেন্সগুলি তখনই কার্যকর যখন তারা সিস্টেমের সুযোগ স্পষ্ট করে। নীচের তিনটি যাচাইকৃত ক্ষেত্রে এক-মডেল সাফল্যের দাবির পরিবর্তে বহু-সেন্সর পর্যবেক্ষণ দেখায়৷ একটি প্রকল্প RFQ এর অন্তর্গত ভেরিয়েবল, অধিগ্রহণ আর্কিটেকচার এবং ক্ষেত্রের ঝুঁকি ফ্রেম করতে তাদের ব্যবহার করুন।

সেতু: Egongyan Rail-only Bridge

দ Egongyan রেল শুধুমাত্র সেতু পর্যবেক্ষণ প্রকল্প চংকিং-এ তারের-বল, বিচ্যুতি, স্ট্রেন, কম্পন, এবং পরিবেশগত যন্ত্রগুলির সাথে স্মার্ট ক্র্যাক গেজগুলিকে একত্রিত করে৷ সংগ্রহের জন্য, এর অর্থ হল প্রতিটি কাঠামোগত প্রতিক্রিয়া ব্যাখ্যা করতে একটি ক্র্যাক গেজ বলা উচিত নয়। তাপমাত্রা, ট্র্যাফিক-সম্পর্কিত আচরণ, তারের শক্তি, বিচ্যুতি এবং ক্র্যাক প্রবণতাগুলি কীভাবে সময়-সারিবদ্ধ এবং পর্যালোচনা করা হবে তা নির্ধারণ করুন।

টানেল: ইউপিং-পানঝো এক্সপ্রেসওয়ে

দ ইউপিং-পানঝো এক্সপ্রেসওয়ে পর্যবেক্ষণ প্রকল্প Guizhou আচ্ছাদিত টানেল বসতি, অভিসার, ফাটল, এবং কাঠামোগত স্ট্রেন. সরঞ্জামের মিশ্রণের মধ্যে রয়েছে স্মার্ট ক্র্যাক এবং লেজারের স্থানচ্যুতি পরিমাপ, হাইড্রোস্ট্যাটিক লেভেল সেন্সর এবং ভাইব্রেটিং তারের স্ট্রেন যন্ত্র। পাঠটি হল সুনির্দিষ্ট লেবেলিং: একটি প্রকল্প প্রতিটি স্থানচ্যুতি চ্যানেল কম্পনকারী তার ছাড়াই ভাইব্রেটিং তারের সেন্সর ব্যবহার করতে পারে।

ঢাল: শানডং-এ জিওয়েই এক্সপ্রেসওয়ে

দ Jiwei এক্সপ্রেসওয়ে ঢাল পর্যবেক্ষণ প্রকল্প সম্মিলিত গভীর স্থানচ্যুতি, বৃষ্টিপাত, ভূগর্ভস্থ জলের স্তর, এবং শব্দ-ও-আলো অ্যালার্ম ফাংশন। 2024 প্রকল্পটি প্রদর্শন করে যে কেন বিকৃতি ডেটার ট্রিগার এবং সাইট-কন্ডিশন প্রসঙ্গ প্রয়োজন। একটি ঢাল RFQ চলাচলের গভীরতা, বৃষ্টিপাতের ব্যবধান, ভূগর্ভস্থ জলের প্রতিক্রিয়া, যোগাযোগ, শক্তি, অ্যালার্ম লজিক এবং পরিদর্শনের দায়িত্বের সাথে সংযুক্ত হওয়া উচিত।

বাঁধ প্রকল্প একই সিস্টেম শৃঙ্খলা প্রয়োজন

একটি বাঁধের জন্য, সিদ্ধান্তটি ফাটল খোলা, যৌথ আন্দোলন, ভিত্তি বিকৃতি, ছিদ্র চাপ, জলের স্তর, বসতি স্থাপন, উত্থান, বা বিশ্বব্যাপী স্থানচ্যুতি সম্পর্কিত কিনা তা নির্ধারণ করুন। ক বাঁধ মনিটরিং সিস্টেম সাধারণত বিভিন্ন সেন্সর পরিবার এবং পরিবেশগত পরিমাপ একত্রিত করে। রেফারেন্স পয়েন্ট, গ্যালারী বা তারের রুট, ওয়াটারপ্রুফিং, সার্জ প্রোটেকশন, অধিগ্রহণ রিডানডেন্সি, পরিদর্শন অ্যাক্সেস, থ্রেশহোল্ড মালিকানা এবং রিডিংগুলি কীভাবে জলাধারের স্তর এবং তাপমাত্রার সাথে তুলনা করা হবে তা নির্দিষ্ট করুন।

ডেটা লগিং, দূরবর্তী পর্যবেক্ষণ এবং পণ্য ভিডিও

দীর্ঘমেয়াদী SHM-এর সাধারণত স্বয়ংক্রিয় অধিগ্রহণের প্রয়োজন হয়, যখন ম্যানুয়াল রিডআউটগুলি কমিশনিং, বেসলাইন চেক, সমস্যা সমাধান এবং ছোট প্রকল্পগুলির জন্য কার্যকর থাকে। প্রতিটি চ্যানেলকে সেন্সিং নীতি এবং আউটপুটের সাথে মিলিয়ে নিন। পরিকল্পনা করুন রিডআউট বা ডেটা লগার , উপকরণ তারের , যোগাযোগ, এবং ভিজ্যুয়ালাইজেশন সফ্টওয়্যার সেন্সর অর্ডার রিলিজ হওয়ার আগে।

অ্যালার্ম লজিক স্ট্রাকচারাল থ্রেশহোল্ড থেকে ডেটা-গুণমান পরীক্ষাকে আলাদা করা উচিত। অনুপস্থিত ডেটা, ফ্ল্যাট লাইন, রক্ষণাবেক্ষণের পরে হঠাৎ পদক্ষেপ, অসম্ভব তাপমাত্রা প্রতিক্রিয়া এবং সম্পর্কিত চ্যানেলগুলির মধ্যে মতবিরোধ পরিমাপের সমস্যা নির্দেশ করতে পারে। কাঠামোগত সতর্কতা প্রকল্প-অনুমোদিত থ্রেশহোল্ড, অধ্যবসায় নিয়ম, বৃদ্ধি পরিচিতি, এবং একটি পরিদর্শন প্রতিক্রিয়া ব্যবহার করা উচিত। কাঁচা রিডিং, ইঞ্জিনিয়ারিং মান, ক্রমাঙ্কন সংস্করণ, রক্ষণাবেক্ষণ ইভেন্ট এবং থ্রেশহোল্ড পরিবর্তনগুলি সংরক্ষণ করুন যাতে পরবর্তী পর্যালোচনাকারীরা সিদ্ধান্তটি পুনর্গঠন করতে পারে।

ভিডিও দেখায় JMZX-215HAT/HB/HA এমবেডমেন্ট ভাইব্রেটিং তারের স্ট্রেন গেজ , এমবেডেড স্ট্রেন নিরীক্ষণের জন্য ব্যবহৃত একটি প্রকৃত কম্পনকারী তারের যন্ত্র। উপরে বর্ণিত প্রবর্তক, তারের-দড়ি, বা GNSS স্থানচ্যুতি প্রযুক্তিগুলি থেকে একটি কম্পনকারী তারের সেন্সিং উপাদানকে আলাদা করতে এটি ব্যবহার করুন। ক্ষেত্র প্রস্তুতির জন্য, এর সাথে পণ্য পর্যালোচনা যুক্ত করুন ভাইব্রেটিং তারের স্ট্রেন গেজ ইনস্টলেশন গাইড .

সংগ্রহ এবং বাণিজ্যিক শর্তাবলী

সেন্সর ইউনিট মূল্যের পরিবর্তে কনফিগার করা সিস্টেমের খরচ তুলনা করুন। উদ্ধৃতিটি সেন্সর, তারের দৈর্ঘ্য, মাউন্টিং হার্ডওয়্যার, রিডআউট বা লগার চ্যানেল, ঘের, শক্তি, যোগাযোগ, সফ্টওয়্যার, ক্রমাঙ্কন নথি, কমিশনিং, প্রশিক্ষণ, খুচরা জিনিসপত্র, প্যাকেজিং, মালবাহী, এবং ট্যাক্স আলাদা করা উচিত। এটি প্রকাশ করে যে একটি কম সেন্সর মূল্য উচ্চ সংহতকরণ, ইনস্টলেশন, বা রক্ষণাবেক্ষণ খরচ তৈরি করে কিনা।

উল্লেখিত Kingmach স্থানচ্যুতি মডেলগুলির জন্য বর্তমান বাণিজ্যিক শর্তাবলী একটি এক-পিস সর্বনিম্ন অর্ডার পরিমাণ, আলোচনা সাপেক্ষ মূল্য, অগ্রিম T/T, এবং সম্পূর্ণ অর্থপ্রদানের 30 দিনের মধ্যে চালান ব্যবহার করে। এগুলিকে উদ্ধৃতি-পর্যায়ের পদ হিসাবে বিবেচনা করুন, স্থায়ী প্রতিশ্রুতি নয়। মডেল প্রত্যয়, পরিমাণ, ইউনিট এবং মোট মূল্য, ইনকোটর্ম, প্যাকেজিং, পেমেন্ট মাইলস্টোন, লিড টাইম, শিপিং পদ্ধতি, ওয়ারেন্টি, ক্রমাঙ্কন সুযোগ, অতিরিক্ত প্রাপ্যতা এবং নথির ভাষা নিশ্চিত করতে প্রফর্মা চালানকে জিজ্ঞাসা করুন।

লাইফসাইকেল পর্যালোচনার মধ্যে ইনস্টলেশন শ্রম, অ্যাক্সেস সীমাবদ্ধতা, ক্রমাঙ্কন চেক, তারের প্রতিস্থাপন, লগার সম্প্রসারণ, যোগাযোগ ফি, সফ্টওয়্যার অপারেশন, পরিকল্পিত পরিদর্শন এবং জরুরী সাইট পরিদর্শনের খরচ অন্তর্ভুক্ত করা উচিত। সমাহিত বা দূরবর্তী সেন্সরগুলির জন্য, প্রতিস্থাপন অ্যাক্সেস মূল ক্রয় মূল্যের চেয়ে বেশি হতে পারে। পেমেন্টের আগে ফ্যাক্টরি ডকুমেন্টেশন এবং প্রি-শিপমেন্ট চেকগুলিতে সম্মত হন যাতে কমিশনিংয়ের সময় মডেল, চ্যানেল, কেবল বা প্রোটোকলের বিবরণ অনুপস্থিত না থাকে।

একটি SHM সেন্সর প্যাকেজের জন্য RFQ চেকলিস্ট

পরিমাপ এবং গঠন

• কাঠামোর ধরন, অবস্থান পর্যবেক্ষণ, অঙ্কন, ফটো এবং শারীরিক পরিবর্তনশীল পরিমাপ করা হবে।
• প্রত্যাশিত স্বাভাবিক এবং চরম মান, প্রয়োজনীয় রেজোলিউশন, নির্ভুলতার ভিত্তি, অ্যালার্ম থ্রেশহোল্ড, স্যাম্পলিং ব্যবধান এবং পর্যবেক্ষণের সময়কাল।
• রেফারেন্স পয়েন্ট, আন্দোলনের দিক, ইনস্টলেশন অফসেট, তাপমাত্রা পরিসীমা, এবং ব্যাখ্যার জন্য প্রয়োজনীয় চ্যানেলগুলি।

সাইট এবং ইনস্টলেশন

• জল, ধুলো, ক্ষয়, কম্পন, বজ্রপাত, নির্মাণের প্রভাব, বোরহোল বা গ্রাউট প্রয়োজনীয়তা, অ্যাক্সেস এবং তারের পথ।
• মাউন্টিং বন্ধনী, নোঙ্গর, প্রতিরক্ষামূলক পাইপ, জংশন বক্স, সংযোগকারী, শিল্ডিং, গ্রাউন্ডিং এবং সার্জ সুরক্ষা।
• ইনস্টলেশন পদ্ধতি বিবৃতি, বেসলাইন পদ্ধতি, হোল্ড পয়েন্ট, গ্রহণযোগ্যতা রিডিং, এবং হিসাবে নির্মিত রেকর্ড.

ডেটা এবং বাণিজ্যিক সুযোগ

• ম্যানুয়াল বা স্বয়ংক্রিয় রিডআউট, চ্যানেলের ধরন, প্রোটোকল, পাওয়ার, স্টোরেজ, ট্রান্সমিশন, সফ্টওয়্যার ম্যাপিং, অ্যালার্ম এবং ব্যবহারকারীর ভূমিকা।
• ডেটাশিট, ক্রমাঙ্কন সহগ, সিরিয়াল ট্রেসেবিলিটি, ওয়্যারিং এবং ইনস্টলেশন নির্দেশাবলী, প্রযোজ্য শংসাপত্র, ওয়ারেন্টি এবং সমর্থন।
• পরিমাণ, তারের দৈর্ঘ্য, আনুষাঙ্গিক, খুচরা জিনিসপত্র, প্যাকেজিং, ইনকোটর্ম, অর্থপ্রদানের শর্তাবলী, সীসা সময়, গন্তব্য, এবং কমিশনিং প্রয়োজন।

সাধারণ ক্রয় ভুল যা পর্যবেক্ষণের ঝুঁকি বাড়ায়

• সেন্সিং এলিমেন্ট এবং রিডআউট চ্যানেল নিশ্চিত না করেই প্রতিটি ফ্রিকোয়েন্সি-আউটপুট বা ডিজিটাল মুভমেন্ট সেন্সর ভাইব্রেটিং তারে কল করা।
• শুধুমাত্র স্বাভাবিক চলাচল থেকে পরিসর নির্বাচন করা এবং ইনস্টলেশন অফসেট, ঋতু আচরণ, বা একটি বিশ্বাসযোগ্য চরম ঘটনার জন্য কোনো ভাতা না রাখা।
• তারা সম্পূর্ণ স্কেল, পঠন, রৈখিকতা, পুনরাবৃত্তিযোগ্যতা, বা একটি সম্পূর্ণ ইনস্টল করা সিস্টেম উল্লেখ করে কিনা তা পরীক্ষা না করে নির্ভুলতার মানগুলির তুলনা করা।
• নোঙ্গর, বোরহোল, তারের রুট, সুরক্ষা, লগার ক্ষমতা, যোগাযোগ, শক্তি এবং সফ্টওয়্যার ট্যাগ চূড়ান্ত করার আগে সেন্সর অর্ডার করা।
• একটি সিস্টেম-স্তরের মেকানিজম ব্যাখ্যা করতে একটি স্থানীয় সেন্সর ব্যবহার করা যা লোড, তাপমাত্রা, চাপ, বসতি বা বিশ্বব্যাপী আন্দোলনের উপরও নির্ভর করে।
• মূল্য ইনস্টলেশন, চ্যানেল হার্ডওয়্যার, ডকুমেন্টেশন, রক্ষণাবেক্ষণ অ্যাক্সেস, অতিরিক্ত জিনিসপত্র এবং প্রতিস্থাপনের ঝুঁকি ছাড়াই সর্বনিম্ন ইউনিট মূল্য অনুমোদন করা।

একটি মডেল এবং সিস্টেম পর্যালোচনা অনুরোধ
