কিভাবে সঠিক লোড সেল নির্বাচন করবেন: একজন জিওটেকনিক্যাল ইঞ্জিনিয়ারের সিলেকশন গাইড

একটি বাঁধ নোঙ্গর পর্যবেক্ষণ প্রকল্পে একটি অমিল লোড সেল শুধুমাত্র খারাপ ডেটা তৈরি করে না - এটি একটি নিরাপত্তা দায় তৈরি করে। ডেটা প্রবাহ নীরবে জমা হয়। সমালোচনামূলক সতর্কতা মিস করা হয়. অবশেষে, দলগুলি ব্যয়বহুল রি-ইনস্ট্রুমেন্টেশন মিড-প্রজেক্টের মুখোমুখি হয়। এই দৃশ্যটি ভূ-প্রযুক্তিগত প্রকৌশলে একটি কঠোর বাস্তবতা তুলে ধরে। লোড কোষগুলি বিনিময়যোগ্য উপাদান নয়। ভুল টাইপ নির্বাচন করা ডেটা অখণ্ডতা, প্রকল্প বিলম্ব বা গুরুতর নিরাপত্তা ঝুঁকির দিকে নিয়ে যায়। আপনার নির্দিষ্ট অ্যাপ্লিকেশনের জন্য সঠিক লোড সেল কীভাবে চয়ন করবেন তা আপনাকে অবশ্যই বুঝতে হবে। এই নিবন্ধটি সম্পূর্ণ আত্মবিশ্বাসের সাথে স্ট্রাকচারাল মনিটরিং সেন্সর নির্বাচন করার জন্য ইঞ্জিনিয়ার এবং প্রকিউরমেন্ট টিমের জন্য একটি ব্যবহারিক সিদ্ধান্ত কাঠামো প্রদান করে।

একটি লোড সেল আসলে কী পরিমাপ করে (এবং এটি কী করে না)

আসুন আমরা মৌলিক স্বচ্ছতা প্রতিষ্ঠা করি। একটি লোড সেল যান্ত্রিক বলকে একটি পরিমাপযোগ্য বৈদ্যুতিক সংকেতে রূপান্তরিত করে। এটি কেবল "ওজন পরিমাপ" করে না। বল পরিমাপ, চাপ পরিমাপ এবং স্থানচ্যুতি পরিমাপের মধ্যে আপনাকে অবশ্যই পার্থক্য করতে হবে। এই স্বতন্ত্র ধারণাগুলিকে গুলিয়ে ফেলার ফলে প্রায়শই যন্ত্রের অমিল হয়।

ভূ-প্রযুক্তিগত এবং কাঠামোগত পর্যবেক্ষণে, কম্পনকারী তারের লোড সেল প্রধান পছন্দ। এটি সাধারণত স্ট্যান্ডার্ড শিল্প সেটিংসে পাওয়া স্ট্রেন গেজ ধরনের থেকে উল্লেখযোগ্যভাবে পৃথক। উপরন্তু, শিল্প এখন প্রচলিত এবং "স্মার্ট" লোড কোষের মধ্যে পার্থক্য করে। স্মার্ট সেন্সরগুলি অনবোর্ড সিগন্যাল প্রসেসিং, ডিজিটাল আউটপুট এবং মাল্টি-প্যারামিটার ক্ষমতাগুলিকে বৈশিষ্ট্যযুক্ত করে। এখন যেহেতু আমরা তাদের মূল কাজ বুঝতে পারি, আমাদের অবশ্যই অপারেটিং পরিবেশের মূল্যায়ন করতে হবে।

ডিসিশন ফ্যাক্টর 1: প্রথমে আপনার পরিমাপের পরিবেশ সংজ্ঞায়িত করুন

লোড সেল টাইপ বিবেচনা করার আগে আপনাকে অবশ্যই আপনার পরিমাপের পরিবেশ নির্ধারণ করতে হবে। এই পদ্ধতিটি নির্বাচন প্রক্রিয়াটিকে পুনরায় ফ্রেম করে এবং জেনেরিক স্পেক-শীট তুলনার বাইরে যায়।

মাটি এবং শিলার যোগাযোগের পরিবেশের জন্য নির্দিষ্ট ডিজাইনের প্রয়োজন। স্ট্রেস ঘনত্ব গড় বের করার জন্য আর্থ প্রেসার কোষগুলির সমতল-মুখ, বড়-ক্ষেত্রের নকশা প্রয়োজন। কিংমাচ আর্থ প্রেসার সেল (ভিডব্লিউ এবং স্মার্ট টাইপ) পরিবার এই সঠিক উদ্দেশ্যটি পরিবেশন করে। একটি বিন্দু-লোড সেল ভরাট উপকরণগুলিতে পদ্ধতিগতভাবে মিথ্যা রিডিং দেবে। অ্যাঙ্কর রড, গাদা এবং উত্তেজনা পরবর্তী পরিবেশ বিভিন্ন আকার নির্দেশ করে। ফাঁপা বা কঠিন লোড কোষগুলিকে অবশ্যই বোল্ট বা তারের ব্যাস এবং প্রাক-স্ট্রেসের মাত্রার সাথে সুনির্দিষ্টভাবে সারিবদ্ধ করতে হবে।

স্ট্রাকচারাল ফর্মওয়ার্ক এবং অস্থায়ী কাজের জন্য শক্তিশালী সেন্সর প্রয়োজন। Formwork অক্ষীয় বল মিটার, যেমন স্মার্ট ফর্মওয়ার্ক অক্ষীয় শক্তি মিটার (VW) JMZX-39XXHAT , দ্রুত-পঠন ক্ষমতা এবং শ্রমসাধ্য হ্যান্ডলিং সহনশীলতা প্রদান করে। জল এবং ডিফারেনশিয়াল প্রেসার প্রসঙ্গে পিজোমিটার এবং ডিফারেনশিয়াল প্রেসার ওয়াটার লেভেল মিটার প্রয়োজন। "বল" হাইড্রোস্ট্যাটিক হলে ইঞ্জিনিয়াররা এইগুলি নির্দিষ্ট করে। মনে রাখবেন যে শিল্প এবং ভূ-প্রযুক্তিগত পরিবেশ মৌলিকভাবে আলাদা। ইনস্টলেশন স্থায়ীত্ব, এক্সপোজার সময়কাল, কম্পন, এবং নিয়ন্ত্রক প্রসঙ্গ সব পরিবেশের উপর ভিত্তি করে পরিবর্তিত হয়।

আপনি উল্লেখ করার আগে 5টি প্রশ্নের উত্তর দিতে হবে

একটি লোড সেল মডেল নির্দিষ্ট করার আগে, এই 5টি পরিবেশ প্রশ্নের উত্তর দিন:

1. কি উপাদান সেন্সর ঘিরে?
2. লোড গতিশীল বা স্থিতিশীল?
3. সেন্সর কি নিমজ্জন বা আর্দ্রতার মুখোমুখি হবে?
4. মনিটরিং প্রোগ্রাম কতদিন চলবে?
5. ইনস্টলেশনের জন্য স্থান সীমাবদ্ধতা কি কি?

পরিবেশের ধরন		প্রস্তাবিত সেন্সর প্রকার	Kingmach উদাহরণ মডেল
জিওটেকনিক্যাল	মাটি এবং ভরাট যোগাযোগ (বেড়িবাঁধ, রাখা দেয়াল, সমাহিত কাঠামো)	ফ্ল্যাট-ফেস, বৃহৎ-ক্ষেত্রের আর্থ প্রেসার সেল	VW এবং স্মার্ট টাইপ আর্থ প্রেসার সেল
	অ্যাঙ্কর রড, পাইল এবং পোস্ট-টেনশনিং (রক বোল্ট, গ্রাউন্ড অ্যাঙ্কর, প্রি-স্ট্রেসড ক্যাবল)	ফাঁপা লোড সেল	হোলো লোড সেল JMZX-3XXXHAT
কাঠামোগত	গভীর ভিত্তি এবং টানেল ইস্পাত সমর্থন করে (ব্রেসিং স্ট্রটস, স্টিলের পাঁজর, টানেল লাইনার)	অক্ষীয় বল / লোড মিটার (ক্লো-টাইপ মাউন্টিং)	এক্সিয়াল ফোর্স লোড মিটার (VW এবং স্মার্ট টাইপ) JMZX-38XXHAT
	কাঠামোগত ফর্মওয়ার্ক এবং অস্থায়ী কাজ (কংক্রিট ঢালা, মিথ্যা কাজ, শোরিং ফ্রেম)	ফর্মওয়ার্ক অক্ষীয় বল মিটার	স্মার্ট ফর্মওয়ার্ক এক্সিয়াল ফোর্স মিটার (VW) JMZX-39XXHAT
	অনমনীয় পৃষ্ঠতলের মধ্যে সংকোচন (ব্রিজ বিয়ারিং, কলাম বেস, লোড-টেস্ট ফ্রেম)	সলিড লোড সেল	সলিড লোড সেল সলিড লোড সেল JMZX-34XXHAT
জল/চাপ	স্যাচুরেটেড মাটিতে ছিদ্র জলের চাপ (বেড়িবাঁধ, বাঁধের কোর, ঢাল, ভরাট)	পাইজোমিটার	স্মার্ট পিজোমিটার (VW) JMZX-55XXHAT

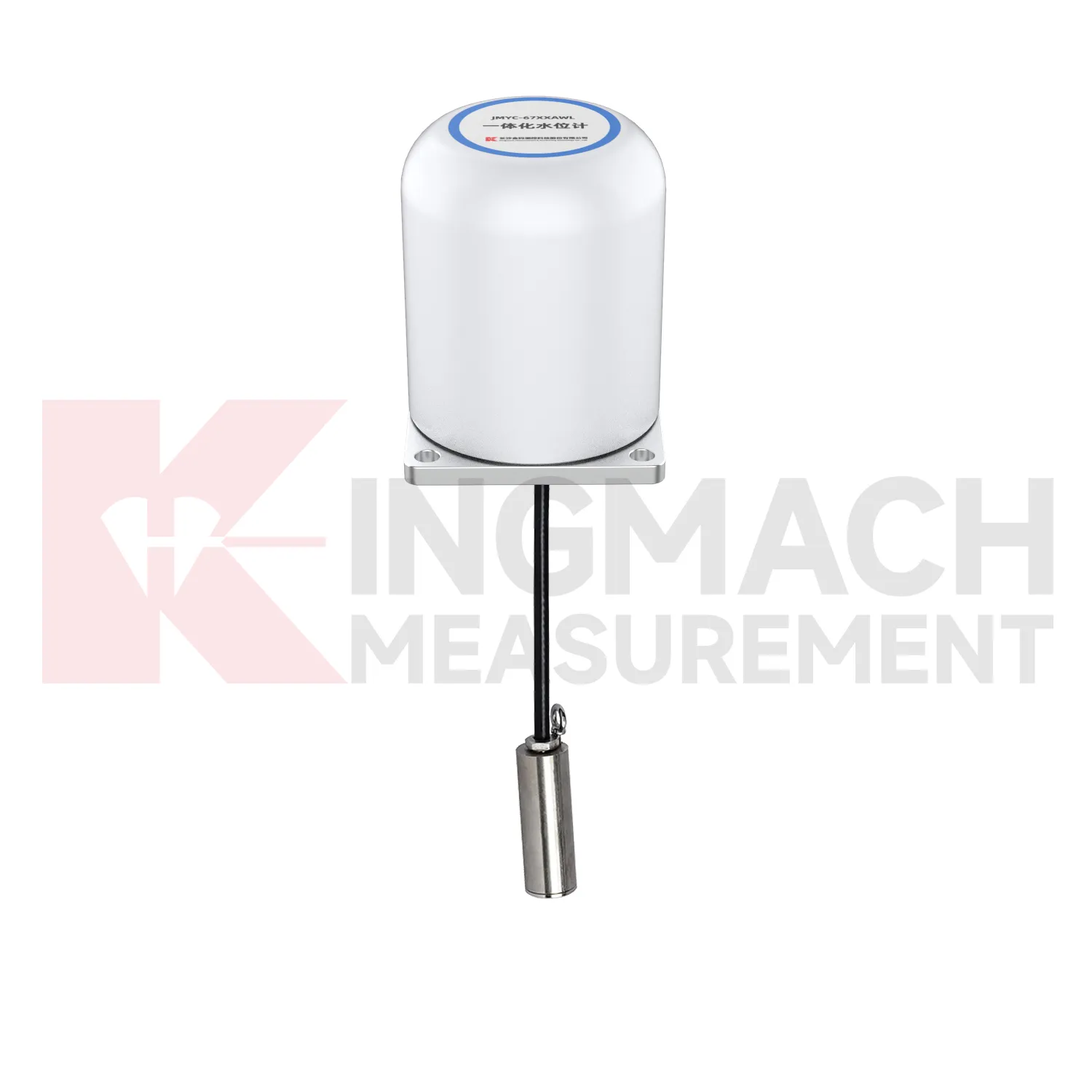

	বোরহোল এবং কূপে ভূগর্ভস্থ পানির স্তর (সাইট তদন্ত, ডিওয়াটারিং কন্ট্রোল, ড্যাম সিপেজ)	ডিফারেনশিয়াল প্রেসার ওয়াটার লেভেল মিটার	ডিফারেনশিয়াল প্রেসার ওয়াটার লেভেল মিটার
শিল্প/নির্ভুলতা	কমপ্যাক্ট যান্ত্রিক সিস্টেম (সংকীর্ণ কাঠামোগত পৃষ্ঠ, পাতলা উপাদান, টাইট-স্পেস ইন্টিগ্রেশন)	স্ট্রেন গেজ লোড সেল সেন্সর (মিনিচুরাইজড)	স্ট্রেন গেজ লোড সেল সেন্সর
ইন্ডাস্ট্রিয়াল	খনির এবং ভূগর্ভস্থ খনন (সমর্থন বিম, শক্তিবৃদ্ধি উপাদান, শিলা চাপ অঞ্চল)	সমর্থন/শক্তিবৃদ্ধি সদস্যদের উপর স্ট্রেন গেজ লোড সেল সেন্সর	স্ট্রেন গেজ লোড সেল সেন্সর

পুরো Kingmach লোড সেল পণ্য অন্বেষণ: লোড সেল বিভাগ

ডিসিশন ফ্যাক্টর 2: ফোর্স কনফিগারেশনের সাথে লোড সেলের ধরন মিলান

এর পরে, আপনাকে অবশ্যই নির্দিষ্ট বল কনফিগারেশনের সাথে লোড সেলের প্রকারের সাথে মিলতে হবে।

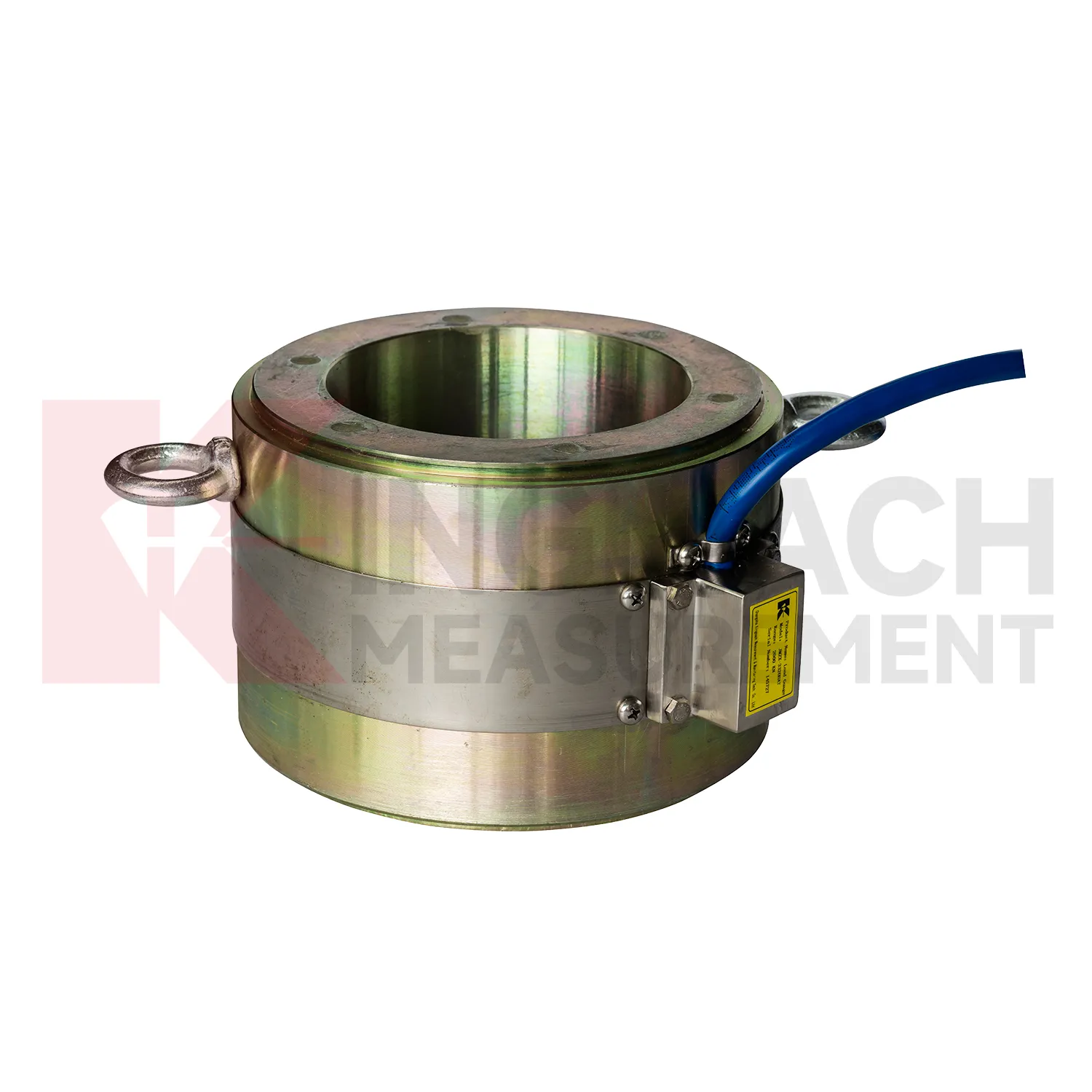

• ফাঁপা লোড কোষ (যেমন, JMZX-3XXXHAT ): এই নোঙ্গর রড, রক বল্টু, এবং গাদা মাথা জন্য একটি মাধ্যমে-গর্ত নকশা বৈশিষ্ট্য. বাহিনী সরাসরি কেন্দ্রের মধ্য দিয়ে যায়। এগুলি কাঠামোগত সদস্যকে ব্যাহত না করে পোস্ট-ইনস্টল করা পর্যবেক্ষণের জন্য আদর্শ।
• সলিড লোড সেল (যেমন, JMZX-34/35/36XXHAT ): এই কলামার কম্প্রেশন উপাদানগুলি কাঠামোগত পৃষ্ঠের মধ্যে বসে। সেল নিজেই একটি লোড-ভারবহন সন্নিবেশ হয়ে যায়। তারা উচ্চ ক্ষমতা পরিসীমা পুরোপুরি উপযুক্ত.

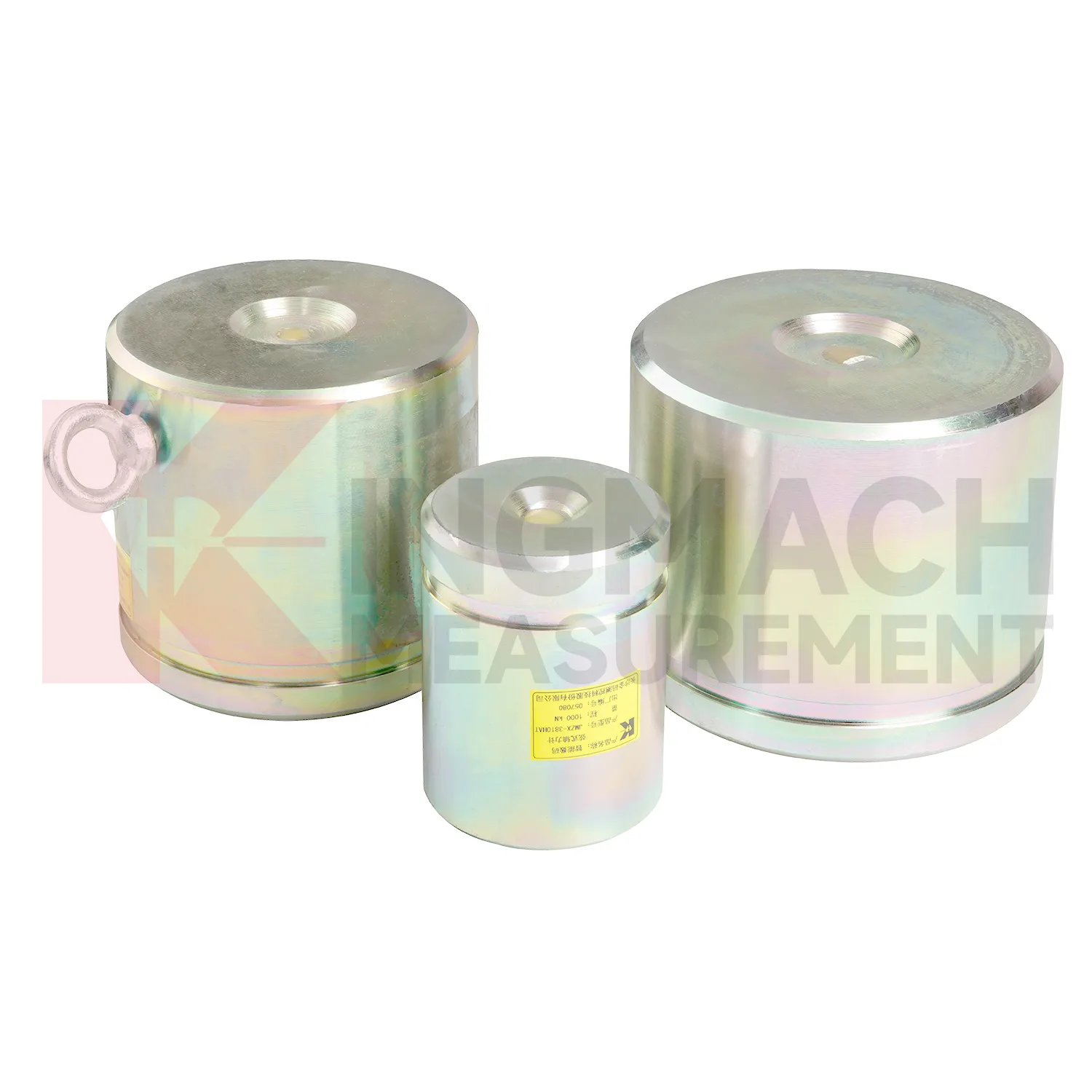

• অক্ষীয় বল লোড মিটার (যেমন, JMZX-38XXHAT ): প্রকৌশলীরা কেবল এবং স্ট্রট পর্যবেক্ষণের জন্য এগুলিকে অপ্টিমাইজ করে। তারা সময়ের সাথে প্রাক-স্ট্রেস পরিবর্তনগুলি ক্যাপচার করে। এই ফাংশন দীর্ঘমেয়াদী সেতু এবং রাখা প্রাচীর কর্মক্ষমতা জন্য সমালোচনামূলক.
• পৃথিবীর চাপ কোষ (যেমন, JMZX-50/51XXAT ): এই বৃহৎ-ব্যাসের সমতল কোষগুলি মাটি-গঠন ইন্টারফেসের চাপ পরিমাপ করে। "51" বড় বৈকল্পিক উচ্চ-লোড বাঁধ এবং বাঁধ অ্যাপ্লিকেশন পরিচালনা করে।

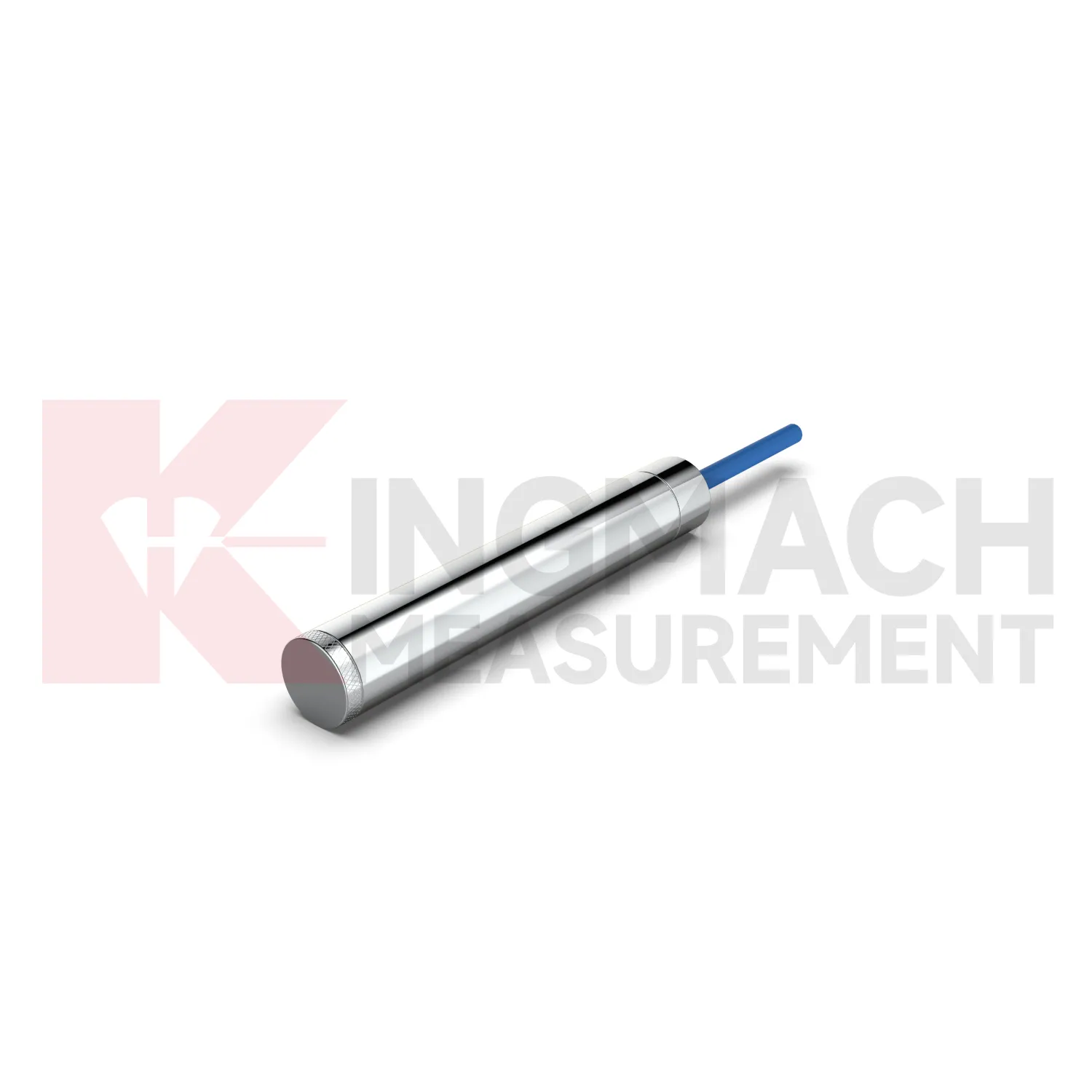

• পাইজোমিটার (যেমন, JMZX-55XXHAT ): "লোড" জলের চাপ হলে ইঞ্জিনিয়াররা এগুলি বেছে নেয়। স্মার্ট ভাইব্রেটিং তারের ধরন দীর্ঘমেয়াদী ভূগর্ভস্থ জল এবং ছিদ্র চাপ পর্যবেক্ষণ পরিচালনা করে।

ডিসিশন ফ্যাক্টর 3: ক্ষমতা, নির্ভুলতা এবং অতিরিক্ত স্পেসিফিকেশনের ফাঁদ

ওভার-স্পেসিফিকেশনের সাধারণ ক্রয় ভুল এড়াতে সাবধানে ক্ষমতা সম্বোধন করুন। অনেক দল প্রকৃত অপারেটিং পরিসরের পরিবর্তে সর্বাধিক ক্ষমতার উপর ভিত্তি করে ক্রয় করে। উদাহরণস্বরূপ, একটি 400 kN অ্যাপ্লিকেশনে একটি 5,000 kN সেল স্থাপন করা এটিকে তার পরিসরের সর্বনিম্ন 8% এ কাজ করতে বাধ্য করে। রেজোলিউশন এবং পুনরাবৃত্তিযোগ্যতা পরিসীমা চরমে তীব্রভাবে হ্রাস পায়। একটি সাধারণ নিয়ম হিসাবে, একটি ঘর নির্বাচন করুন যেখানে প্রত্যাশিত অপারেটিং লোড তার রেট করা ক্ষমতার 40% এবং 80% এর মধ্যে বসে।

আপনি সঠিকতা ক্লাস বুঝতে হবে. ল্যাবরেটরি নির্ভুলতা ইনস্টল করা নির্ভুলতা থেকে ব্যাপকভাবে পৃথক। তাপমাত্রার প্রভাব, উদ্ভট লোডিং এবং তারের দৈর্ঘ্য ক্ষেত্রের কর্মক্ষমতা পরিবর্তন করে। JMYC-67XXAWL এর মতো প্রশস্ত-পরিসরের কোষ ডিফারেনশিয়াল প্রেসার মিটার , নমনীয়তা অফার. আপনি মূল্যায়ন করতে হবে যখন তারা খরচ বাঁচান বনাম যখন তারা রেজোলিউশন উৎসর্গ করে। অবশেষে, দীর্ঘমেয়াদী স্থিতিশীলতা বিবেচনা করুন। কম্পনকারী তারের সেন্সরগুলি বহু-বছরের পর্যবেক্ষণ প্রোগ্রামগুলিতে দুর্দান্ত হামাগুড়ি এবং শূন্য-প্রবাহ আচরণ দেখায়। তারা সাধারণত এই পরিস্থিতিতে প্রতিরোধী স্ট্রেন গেজ ধরনের ছাড়িয়ে.

ডিসিশন ফ্যাক্টর 4: প্রচলিত বনাম স্মার্ট সেন্সিং

যখন জাহাজে বুদ্ধিমত্তা গুরুত্বপূর্ণ হবে তখন আপনাকে সিদ্ধান্ত নিতে হবে। প্রচলিত স্পন্দিত তারের সেন্সর একটি ফ্রিকোয়েন্সি সংকেত আউটপুট. তাদের একটি বাহ্যিক রিডআউট বা ডেটা লগার প্রয়োজন। তারা সর্বনিম্ন ইউনিট খরচ, উচ্চ নির্ভরযোগ্যতা, এবং প্রমাণিত কর্মক্ষমতা কয়েক দশক অফার.

বিপরীতভাবে, স্মার্ট (HAT) সেন্সরগুলিতে একটি অনবোর্ড মাইক্রোপ্রসেসর থাকে। এই প্রসেসর সিগন্যাল কন্ডিশনিং, তাপমাত্রা ক্ষতিপূরণ এবং ডিজিটাল RS-485/SDI-12 আউটপুট পরিচালনা করে। এই বুদ্ধিমত্তা বড় সাইটগুলিতে দীর্ঘ তারের উপর গোলমাল দূর করে। আপনার 20 বা তার বেশি যন্ত্রের বড় অ্যারের জন্য স্মার্ট সেন্সর বেছে নেওয়া উচিত। তারা দূরবর্তী সাইট বা প্রকল্পগুলিতেও দক্ষতা অর্জন করে যার জন্য SCADA বা IoT ডেটা প্ল্যাটফর্মের সাথে সরাসরি ইন্টিগ্রেশন প্রয়োজন। প্রচলিত সেন্সরগুলি ম্যানুয়াল রিডিং প্রোগ্রাম বা ছোট সাইট গণনার জন্য যথেষ্ট। মালিকানার মোট খরচ সাবধানে বিবেচনা করুন। স্মার্ট সেন্সরগুলির দাম আরও বেশি, তবে তারা ডেটা লগার চ্যানেলের সংখ্যা, তারের জটিলতা এবং রক্ষণাবেক্ষণের পরিদর্শনগুলি একটি সাধারণ 5-বছরের পর্যবেক্ষণ সময়কালের মধ্যে হ্রাস করে।

ডিসিশন ফ্যাক্টর 5: সিস্টেম ইন্টিগ্রেশন

লোড সেল পুরো সিস্টেম নয়। একটি লোড সেল একা ডেটা তৈরি করে, কিন্তু একটি পর্যবেক্ষণ ব্যবস্থা অন্তর্দৃষ্টি তৈরি করে। আপনাকে অবশ্যই রিডআউট, ডেটা লগার, ভিজ্যুয়ালাইজেশন সফ্টওয়্যার এবং অ্যালার্ম থ্রেশহোল্ড সহ-নির্দিষ্ট করতে হবে।

প্রথমে সিগন্যালের সামঞ্জস্যতা নিশ্চিত করুন। আউটপুট প্রকার অবশ্যই ডাটা অধিগ্রহণ সিস্টেমের সাথে পুরোপুরি মেলে। তারের বিবেচনা সমানভাবে গুরুত্বপূর্ণ. সম্ভাব্য সংকেত ক্ষয় বিরুদ্ধে তারের দৈর্ঘ্য মূল্যায়ন. আন্ডারগ্রাউন্ড বা আন্ডারওয়াটার রানের জন্য আর্মার্ড ইনস্ট্রুমেন্টেশন ক্যাবল ব্যবহার করুন। ভিজ্যুয়ালাইজেশন এবং সতর্ক করার প্রক্রিয়া সম্পর্কে চিন্তা করুন। স্বয়ংক্রিয় ড্যাশবোর্ডগুলি কাঁচা লোড রিডিংগুলিকে কার্যকর সুরক্ষা বুদ্ধিতে রূপান্তরিত করে। এই বুদ্ধিমত্তা বাঁধ পর্যবেক্ষণ, ভিত্তি পিট ব্যবস্থাপনা, এবং সেতু স্বাস্থ্যের জন্য অত্যাবশ্যক। আপনার অবকাঠামোর ধরন অনুসারে প্রজেক্ট-নির্দিষ্ট সমাধান প্যাকেজগুলি সন্ধান করুন।

একটি ব্যবহারিক নির্বাচন চেকলিস্ট

সাধারণ নির্বাচন ভুল (এবং কিভাবে এড়ানো যায়)

1. ভুল শিল্প ফোকাস: জিওটেকনিক্যাল অ্যাপ্লিকেশনের জন্য শিল্প লোড কোষ নির্দিষ্ট করা বিপজ্জনক। তাদের ভুল ফর্ম ফ্যাক্টর, অপর্যাপ্ত সুরক্ষা রেটিং এবং দীর্ঘমেয়াদী স্থিতিশীলতার ডেটার অভাব রয়েছে।

2. ইনস্টলেশন পদ্ধতি উপেক্ষা করা: একটি ফাঁপা কোষের নিখুঁত অক্ষীয় প্রান্তিককরণ প্রয়োজন। একজন অনভিজ্ঞ ক্রু উদ্ভট লোড ত্রুটির কারণ হতে পারে যা সারা জীবন পর্যবেক্ষণের ডেটা নষ্ট করে।

3. ইউনিট মূল্যে কেনাকাটা: মোট ইন্সট্রুমেন্টেশন সিস্টেম খরচ উপেক্ষা করার সময় প্রতি সেন্সর মূল্যের উপর ভিত্তি করে কঠোরভাবে কেনাকাটা করা বাজেটের ওভাররানের দিকে পরিচালিত করে।

4. চিন্তার পরে ডেটা অধিগ্রহণ: ডেটা অধিগ্রহণ সিস্টেমকে একটি চিন্তাভাবনা হিসাবে বিবেচনা করা ব্যাপক সামঞ্জস্যতার ফাঁক তৈরি করে।

রক্ষণাবেক্ষণে অবহেলা: 10-20+ বছরের বাঁধ সুরক্ষা পর্যবেক্ষণ প্রোগ্রামগুলিতে পুনঃক্রমিককরণ বা সেন্সর প্রতিস্থাপনের পরিকল্পনা করতে ব্যর্থ হওয়া দীর্ঘমেয়াদী সুরক্ষার সাথে আপস করে।

রাইট সেন্সর, রাইট প্রজেক্ট, রাইট পার্টনার

সঠিক সেন্সর নির্বাচন করা আপনার প্রকল্পের সাফল্য নিশ্চিত করে। আপনাকে অবশ্যই আপনার পরিমাপের পরিবেশ সংজ্ঞায়িত করতে হবে, বল কনফিগারেশনের সাথে মেলে, ক্ষমতা পরিসীমা অপ্টিমাইজ করতে হবে, সঠিক বুদ্ধিমত্তার স্তর নির্বাচন করতে হবে এবং আপনার সিস্টেম ইন্টিগ্রেশনকে সাবধানে পরিকল্পনা করতে হবে। জটিল প্রকল্পগুলি সাধারণ ডেটাশিট তুলনার পরিবর্তে প্রাথমিক প্রকৌশল সংলাপ থেকে ব্যাপকভাবে উপকৃত হয়।

Kingmach এর প্রযুক্তিগত দল বিনামূল্যে প্রকল্পের প্রয়োজনীয়তার পর্যালোচনা প্রদান করে। আপনার প্রকল্পের পরামিতি জমা দিন এবং 48 ঘন্টার মধ্যে একটি প্রস্তাবিত সেন্সর স্পেসিফিকেশন পান।→ [একটি বিনামূল্যের প্রযুক্তিগত সুপারিশ পান]

এই বিনামূল্যে পরামর্শ সর্বোত্তম উপকরণ নির্বাচন নিশ্চিত করতে সাহায্য করে। আপনার ব্যস্ততা আরও গভীর করতে আপনি আমাদের প্রাসঙ্গিক প্রজেক্ট কেস স্টাডি অন্বেষণ করতে পারেন। আমাদের ব্যাপক ব্রাউজ করুন লোড সেল আপনার প্রয়োজনের জন্য সঠিক যন্ত্র খুঁজে পেতে. আমরা আপনার অবকাঠামো রক্ষা করার জন্য শক্তিশালী দীর্ঘমেয়াদী সহায়তা এবং ক্রমাঙ্কন পরিষেবা প্রদান করি।
