লোড কোষের 9 প্রকার বোঝা: একটি ইঞ্জিনিয়ারিং নির্বাচন গাইড

লোড সেলের ধরন একটি পণ্য পছন্দ নয় - এটি একটি ইঞ্জিনিয়ারিং সিদ্ধান্ত

ব্রিজ পাইল ফাউন্ডেশন, টানেল সাপোর্ট সিস্টেম, ড্যাম সেফটি প্রোজেক্ট এবং গভীর ফাউন্ডেশন পিট মনিটরিং-এ, একবার ভুল সেন্সর বেছে নেওয়ার খরচ কম ক্রয় মূল্য থেকে সঞ্চয়ের চেয়ে অনেক বেশি। একটি লোড সেন্সর নির্বাচন করা কেবলমাত্র "কোন ব্র্যান্ডটি কিনবেন" তা নয়, বরং "কোন শারীরিক নীতি আমার লোড-ভারবহন কাঠামোর সাথে মেলে।" এই নিবন্ধটি কিংম্যাচের নয়টি সেন্সর পণ্য পর্যালোচনা করে, যা ভাইব্রেটিং ওয়্যার (VW) এবং ডিফারেনশিয়াল প্রেসার প্রযুক্তি উভয়ই কভার করে, প্রকৌশলীদেরকে প্রকৃত পরিমাপকৃত শারীরিক পরামিতিগুলির উপর ভিত্তি করে সরঞ্জামগুলিকে সঠিকভাবে মেলাতে সাহায্য করার জন্য - যেমন ঘনীভূত বল, বিতরণ করা চাপ, ছিদ্রযুক্ত জলের চাপ এবং জলের স্তর - এবং "আমার মতো অনুরূপ সেন্সরগুলি বেছে নেওয়ার সাধারণ ভুল এড়াতে"।”

পণ্য দ্রুত রেফারেন্স (র‍্যাপিড লোকেটার)

পরিমাপ করা শারীরিক পরিমাণ	প্রস্তাবিত সেন্সর	মূল প্রযুক্তি
ঘনীভূত বল — রড/কেবল থ্রু-হোল	হোলো লোড সেল JMZX-3XXXHAT	VW, মাল্টি-স্ট্রিং অ্যানুলার স্ট্রাকচার
ঘনীভূত বল - সরাসরি সংকোচন	সলিড লোড সেল JMZX-35XXHAT	VW, মাল্টি-স্ট্রিং সলিড স্ট্রাকচার
অক্ষীয় শক্তি — রড / তারের দীর্ঘমেয়াদী পর্যবেক্ষণ	অক্ষীয় শক্তি মিটার JMZX-38XXAT	VW, স্ট্রেন আইসোলেশন
অক্ষীয় শক্তি — নির্মাণ পর্যায়	ফর্মওয়ার্ক এক্সিয়াল ফোর্স মিটার	VW, নির্মাণ-টেকসই
বিতরণ করা পৃথিবীর চাপ	আর্থ প্রেসার সেল JMZX-50XXAT/51XXAT	VW, বৃহৎ-ক্ষেত্রের চাপ-বহনকারী পৃষ্ঠ
ছিদ্র জলের চাপ - গভীর স্তর	পাইজোমিটার JMZX-55XXHAT	VW, এমবেডেড টাইপ
জলের স্তর — তারযুক্ত পর্যবেক্ষণ টিউব	জলস্তর মিটার JMYC-67XXAD	ডিফারেনশিয়াল প্রেসার, RS485
জলের স্তর — বেতার / দূরবর্তী এলাকা	জলস্তর মিটার JMYC-67XXAWL	ডিফারেনশিয়াল প্রেসার, 4G

রেঞ্জের পিছনে সেন্সিং প্রযুক্তি

দুটি স্বতন্ত্র সেন্সিং প্রযুক্তি নয়টি পণ্যের এই ব্যাপক পরিসরকে কভার করে। ভাইব্রেটিং ওয়্যার (VW) প্রযুক্তি সমস্ত স্ট্রাকচারাল ফোর্স সেন্সর এবং পাইজোমিটারের ভিত্তি প্রদান করে। একটি VW সেন্সরের ভিতরে, একটি উত্তেজনাপূর্ণ ইস্পাত তার একটি প্রাকৃতিক ফ্রিকোয়েন্সিতে কম্পন করে। লোডের অধীনে পার্শ্ববর্তী স্থিতিস্থাপক উপাদানের বিকৃতি তারের টান পরিবর্তন করে, যা এর কম্পনের ফ্রিকোয়েন্সি পরিবর্তন করে। এই পরিমাপযোগ্য ফ্রিকোয়েন্সি থেকে বল সম্পর্ক পরিমাপের ভিত্তি তৈরি করে। ভিডাব্লু প্রযুক্তি জিওটেকনিক্যাল এবং স্ট্রাকচারাল হেলথ মনিটরিং (SHM) অ্যাপ্লিকেশনের উপর আধিপত্য বিস্তার করে। এর ফ্রিকোয়েন্সি-ভিত্তিক আউটপুট তারের প্রতিরোধের বৈচিত্র, আর্দ্রতা প্রবেশ, এবং ইলেক্ট্রোম্যাগনেটিক হস্তক্ষেপ (EMI) থেকে সম্পূর্ণরূপে অনাক্রম্য থাকে। এই সঠিক অবস্থাগুলি প্রায়ই সমাহিত, নিমজ্জিত এবং দীর্ঘস্থায়ী ফিল্ড ইনস্টলেশনগুলিতে প্রতিরোধী স্ট্রেন-গেজ সেন্সরগুলিকে বাতিল করে।

দ্বিতীয় পরিবার ডিফারেনশিয়াল প্রেসার সেন্সিং প্রযুক্তি ব্যবহার করে। একটি চাপ-সংবেদনশীল ডায়াফ্রাম হাইড্রোস্ট্যাটিক তরল চাপে বিচ্যুত হয়। একটি অন্তর্নির্মিত CPU এবং একটি 16-বিট AD রূপান্তরকারী এই ভৌত বিচ্যুতিকে একটি ডিজিটাল জলস্তরের মানতে রূপান্তরিত করে। এই প্রযুক্তিটি উন্মুক্ত জলের স্তর পর্যবেক্ষণের জন্য আদর্শভাবে উপযুক্ত। একটি ভেন্টেড তারের নকশা বায়ুমণ্ডলীয় হস্তক্ষেপ দূর করে যাতে ব্যারোমেট্রিক বৈচিত্রের উপস্থিতিতে সেন্সর সঠিকভাবে কাজ করে। এই সেন্সরগুলি অনুপস্থিত দূরবর্তী স্টেশনগুলির জন্য 4G ওয়্যারলেস বা RS485 ডিজিটাল সিগন্যাল আউটপুট করে এবং জল স্তরের টিউবগুলিতে মিলিমিটার-স্তরের রেজোলিউশন অর্জন করে। কম্পনকারী তারের পাইজোমিটারগুলি কেবল এই নির্দিষ্ট ওপেন-ওয়াটার পারফরম্যান্স প্রয়োজনীয়তাগুলি পূরণ করার জন্য ডিজাইন করা হয়নি। শেষ পর্যন্ত, মূল প্রযুক্তি প্ল্যাটফর্ম সরবরাহ করে, তবে প্রকল্পের নির্দিষ্ট বল কনফিগারেশন প্রয়োজনীয় পণ্যের সঠিক ধরন নির্ধারণ করে।

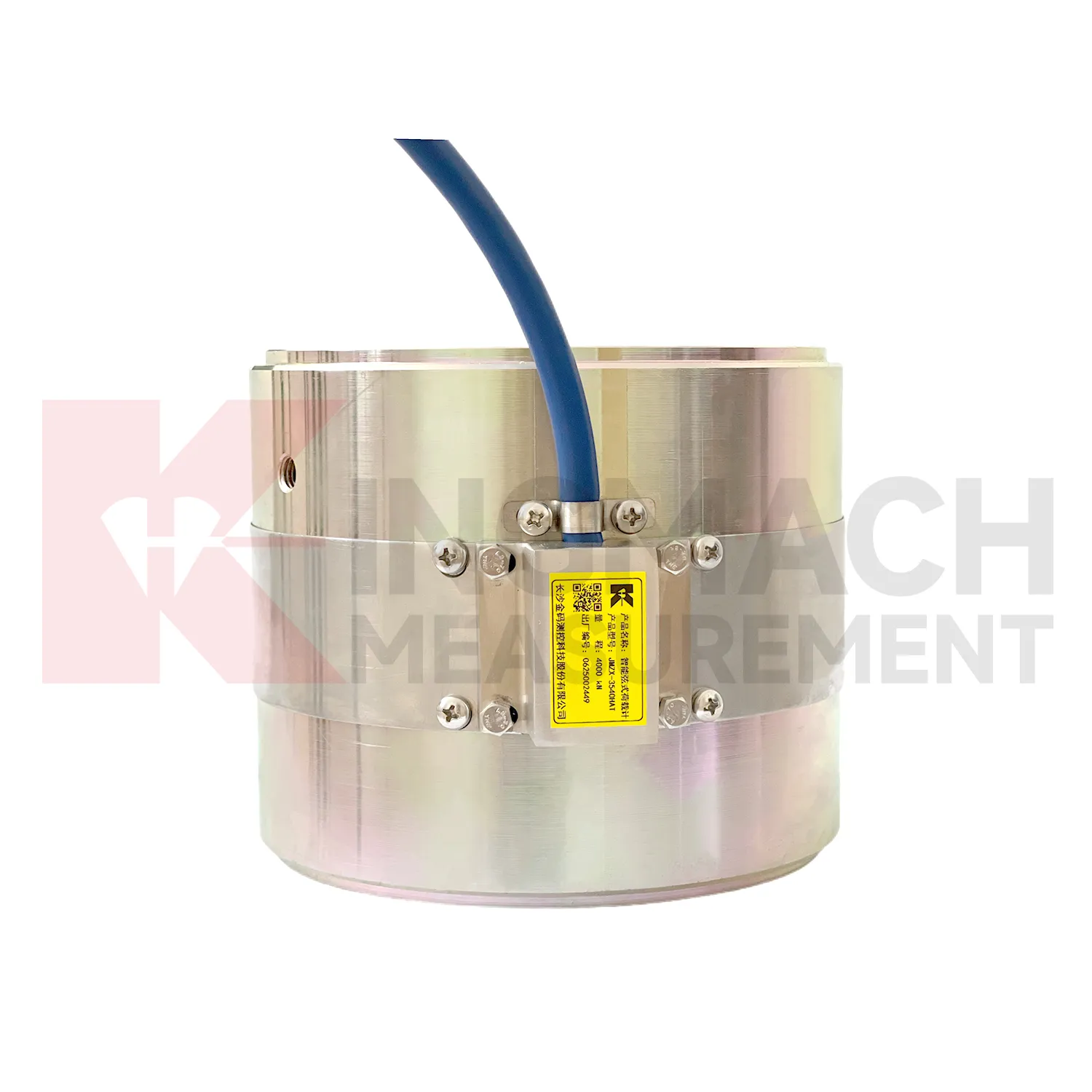

টাইপ 1 — সলিড লোড সেল: স্ট্রাকচারাল কম্প্রেশন ইনসার্ট

কঠিন লোড কোষটি কেবলমাত্র এটিকে অনুধাবন করার পরিবর্তে সরাসরি কাঠামোগত লোড বহন করে।

লোড পাথ: ফোর্স সেন্সরের উপরের ভারবহন মুখের মধ্যে প্রবেশ করে। বল তারপর কঠিন ইলাস্টিক ইস্পাত বডির সম্পূর্ণ ক্রস-বিভাগীয় এলাকা দিয়ে ভ্রমণ করে। অবশেষে, বলটি নীচের ভারবহন মুখ দিয়ে প্রস্থান করে।

অ্যাপ্লিকেশন: প্রকৌশলীরা ব্রিজ পিয়ার বিয়ারিং সিট মনিটরিং এবং পাইল লোড পরীক্ষার জন্য এই ধরনের ব্যবহার করেন। গাদা পরীক্ষায়, সম্পূর্ণ পরীক্ষার লোড সম্পূর্ণভাবে কোষের শরীরের মধ্য দিয়ে যায়। এটি পোস্ট-টেনশনিং অপারেশন এবং অস্থায়ী কাজের কম্প্রেশন পর্যবেক্ষণে হাইড্রোলিক জ্যাক ফোর্স যাচাইকরণও করে।

কী স্পেসিফিকেশন: ধারণক্ষমতার পরিসীমা 1,000 থেকে 10,000 kN পর্যন্ত পূর্ণ পরিসর জুড়ে 0.1 kN এর কঠোর রেজোলিউশনের সাথে। মডেলগুলিতে নিম্ন রেঞ্জের জন্য একটি 3-স্ট্রিং কনফিগারেশন এবং উচ্চতর রেঞ্জের জন্য একটি 6-স্ট্রিং কনফিগারেশন রয়েছে। অপারেটিং তাপমাত্রা −30°C থেকে +80°C পর্যন্ত বিস্তৃত। ইউনিটটি তার রেট করা ক্ষমতার 300 থেকে 400% ওভারলোড সহ্য করে। একটি অনবোর্ড HAT চিপ ক্রমাঙ্কন সহগ সংরক্ষণ করে, তাপমাত্রার জন্য স্বয়ংক্রিয়ভাবে সংশোধন করে এবং 600 পরিমাপ রেকর্ড সংরক্ষণ করে। সেন্সরটি GB/T 13606-2007 সার্টিফিকেশন বহন করে।

হার্ড বাউন্ডারি: এই কক্ষে কেন্দ্রীয় বোর ছাড়াই একটি শক্ত নকশা রয়েছে। ব্যবহারকারীরা সেন্সরের মধ্য দিয়ে যেতে হবে এমন কোনো রড বা তারে এটি ইনস্টল করতে পারবেন না। এই অভিযোজনের চেষ্টা করা উদ্ভট লোডিং তৈরি করে যা সমস্ত রেকর্ড করা পরিমাপকে বাতিল করে।

টাইপ 2 — হোলো লোড সেল: থ্রু-রড অ্যাঙ্কর মনিটর

ফাঁপা লোড সেল একটি 50-বছরের পরিষেবা জীবন সহ একটি বৃত্তাকার নকশা প্রদান করে।

লোড পাথ: সেন্সরটি একটি কেন্দ্রীয় বোর সহ একটি কুন্ডাকার, বা রিং-আকৃতির, বডি বৈশিষ্ট্যযুক্ত। একটি রড, বোল্ট বা টেন্ডন অভ্যন্তরীণ প্রাচীরের সাথে যোগাযোগ না করেই এই বোরের মধ্য দিয়ে যায়। স্ট্রাকচারাল বাদাম বা অ্যাঙ্কর প্লেট সরাসরি কঙ্কাকার মুখের উপর বহন করে। রিং বডি তার পরিধির চারপাশে সমানভাবে সংকুচিত করে এবং একাধিক VW কর্ড সমগ্র রিং জুড়ে সংকেতকে গড় করে।

অ্যাপ্লিকেশন: সাধারণ অ্যাপ্লিকেশনগুলির মধ্যে রয়েছে প্রাক-চাপযুক্ত অ্যাঙ্কর এবং রক বোল্ট পর্যবেক্ষণ। এটি কার্যকরভাবে সেতু এবং ধরে রাখা দেয়ালে তারের শক্তি পরিমাপ করে। প্রকৌশলীরা বাঁধ এবং জলবিদ্যুৎ অ্যাঙ্কর ফোর্স পর্যবেক্ষণের জন্য এটির উপর নির্ভর করে। এটি বিদ্যমান কাঠামোর উপর রেট্রোফিট পর্যবেক্ষণের জন্য আদর্শ কারণ এতে কাঠামোগত সদস্যের বিচ্ছিন্নকরণের প্রয়োজন নেই।

কী স্পেসিফিকেশন: স্ট্যান্ডার্ড ক্যাপাসিটি 500 থেকে 8,000 kN পর্যন্ত, যদিও কাস্টম মডেলগুলি উপলব্ধ থাকে। এটি একটি 3-কর্ড থেকে 6-কর্ড পরিমাপ কনফিগারেশন ব্যবহার করে। পরিকল্পিত পরিষেবা জীবন 50 বছর ধরে। এই দীর্ঘায়ু একটি মাল্টি-স্টেজ স্থায়িত্ব-চিকিত্সা করা ইলাস্টিক স্টিলের বডি, অতি-উচ্চ-শক্তির VW তার এবং আন্তর্জাতিক-মানের অ্যাঙ্কর ওয়েল্ডিংয়ের উপর নির্ভর করে। অনবোর্ড HAT চিপ সক্রিয়ভাবে 800 পরিমাপ রেকর্ড সংরক্ষণ করে। এটি GB/T 13606-2007 এবং DL/T 269-2022 এর অধীনে দ্বৈত শংসাপত্র ধারণ করে৷ পরেরটি একটি জলবাহী প্রকৌশল মান যা বাঁধ এবং জলবিদ্যুৎ প্রকল্পের সম্মতির জন্য কঠোরভাবে বাধ্যতামূলক।

হার্ড বাউন্ডারি: বৃত্তাকার জ্যামিতির জন্য একটি সঠিক আকারের থ্রু-রড প্রয়োজন। থ্রু-মেম্বার ছাড়াই একটি ফ্ল্যাট কম্প্রেশন স্ট্যাকে একটি ফাঁপা সেল স্থাপন করা একটি অ-ইউনিফর্ম স্ট্রেস ফিল্ড তৈরি করে এবং অত্যন্ত অবিশ্বস্ত রিডিং তৈরি করে।

4. টাইপ 3 — এক্সিয়াল ফোর্স লোড মিটার: সময়ের সাথে সাথে কেবল এবং স্ট্রট ফোর্স পরিমাপ করা

অক্ষীয় বল মিটার কঠিন এবং ফাঁপা কোষের মধ্যে একটি স্বতন্ত্র পরিমাপের কুলুঙ্গি দখল করে।

লোড পাথ: সেন্সরটি একটি দীর্ঘায়িত কাঠামোগত উপাদানের সাথে সরাসরি সংযুক্ত বা ক্ল্যাম্প করে। এটি সক্রিয়ভাবে সদস্যের প্রাথমিক অক্ষ বরাবর অক্ষীয় বল উপাদান পরিমাপ করে। নকশা ইচ্ছাকৃতভাবে যেকোন নমন মুহূর্ত থেকে অক্ষীয় বলকে বিচ্ছিন্ন করে। একটি স্ট্যান্ডার্ড কম্প্রেশন সেল এই গুরুত্বপূর্ণ বিচ্ছিন্নতা ক্ষমতা প্রদান করতে পারে না।

অ্যাপ্লিকেশন: এটি ক্যাবল-স্টেড ব্রিজ, সাসপেনশন ব্রিজ, এবং উন্নত ঢাল স্থিতিশীলকরণ সিস্টেমে দীর্ঘমেয়াদী কেবল ফোর্স পর্যবেক্ষণ প্রদান করে। এটি দেয়াল ধরে রাখা এবং গভীর খননের ক্ষেত্রে স্ট্রট এবং টাই-ব্যাক ফোর্স পর্যবেক্ষণ করে। এটি তাদের অপারেশনাল পরিষেবা জীবনের উপর তারের-সমর্থিত কাঠামোতে প্রাক-স্ট্রেস শিথিলকরণ এবং লোড পুনর্বন্টন সনাক্ত করে।

কী স্পেসিফিকেশন: সেন্সরটি একটি অনবোর্ড এইচএটি বুদ্ধিমান চিপের সাথে যুক্ত ভাইব্রেটিং তারের সেন্সিং ব্যবহার করে। ক্রেতারা প্রচলিত VW আউটপুট বা স্মার্ট RS485 ডিজিটাল আউটপুট ভেরিয়েন্ট নির্বাচন করতে পারেন। নির্বাচন কেবলমাত্র তারের দৈর্ঘ্যের উপর নির্ভর করে এবং সাইটটি স্বয়ংক্রিয় ডেটা সংগ্রহ ব্যবহার করে কিনা।

কেন এই টাইপ ব্যাপার: কেবল-সমর্থিত কাঠামোতে, তারের ক্লান্তি বা অ্যাঙ্কর ক্ষয়জনিত প্রগতিশীল লোড পুনঃবন্টন রুটিন ভিজ্যুয়াল পরিদর্শনের জন্য অদৃশ্য থাকে। অক্ষীয় বল মিটার পরিমাণগত প্রবণতা ডেটা তৈরি করে। এই ডেটা প্রকৌশলীদের সঠিকভাবে বলে যখন একটি কেবল তার প্রতিস্থাপন থ্রেশহোল্ডের কয়েক বছর আগে কাঠামোতে দৃশ্যমান ত্রুটি দেখা দেয়।

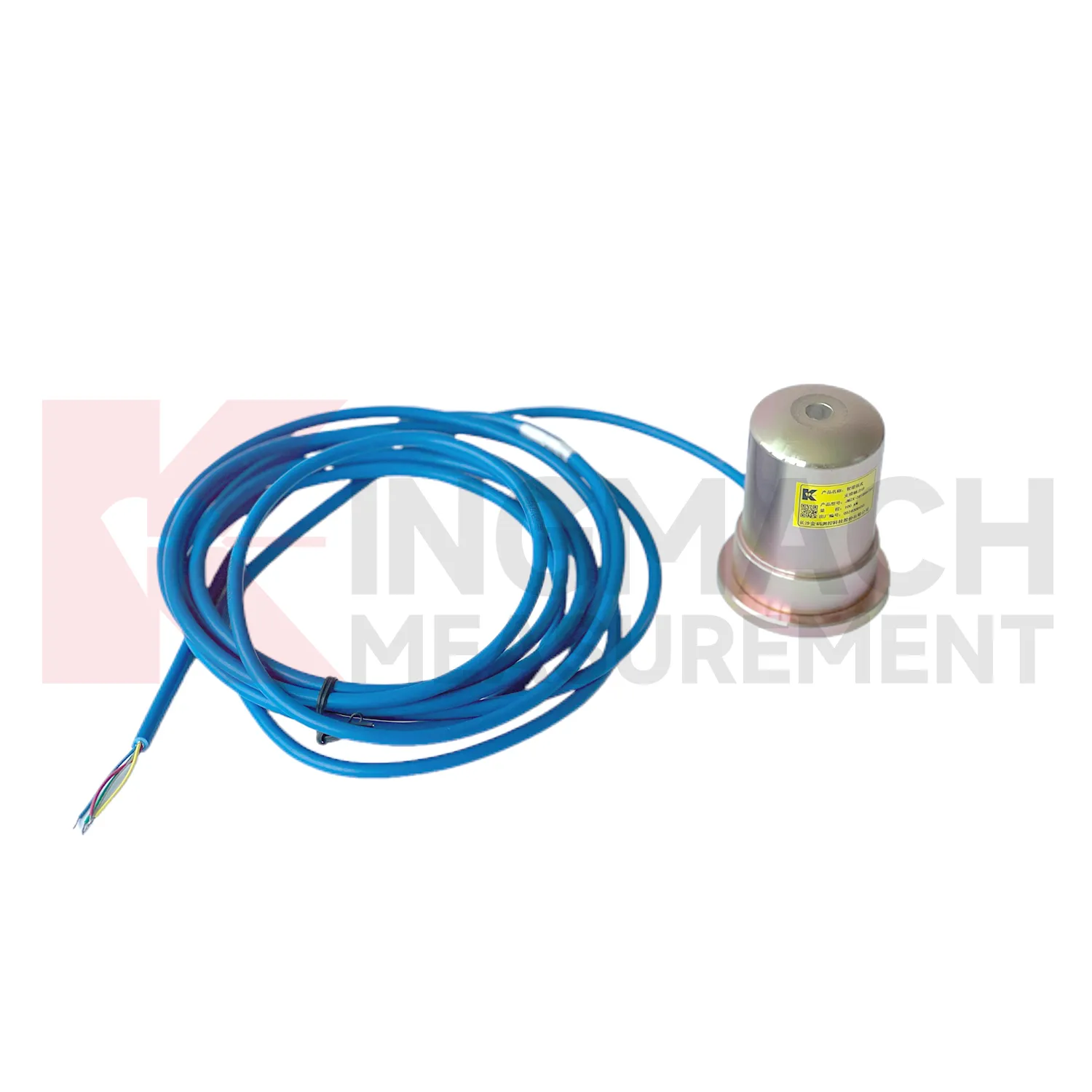

5. টাইপ 4 — স্মার্ট ফর্মওয়ার্ক এক্সিয়াল ফোর্স মিটার: কনস্ট্রাকশন-ফেজ লোড সেফটি

স্মার্ট ফর্মওয়ার্ক অক্ষীয় বল মিটার একটি সম্পূর্ণ ভিন্ন প্রকল্প ফেজ এবং ব্যবহারকারীর প্রোফাইল পরিবেশন করে।

লোড পাথ: এটি JMZX-38 মডেল হিসাবে অভিন্ন অক্ষীয় বল পরিমাপের নীতি ব্যবহার করে। যাইহোক, ইঞ্জিনিয়াররা এই সংস্করণটিকে বিশেষভাবে অস্থায়ী ফর্মওয়ার্ক প্রপস, শোরিং এবং মিথ্যা কাজের জন্য অপ্টিমাইজ করেছে। সাইট টিমগুলি বারবার সেন্সর ইনস্টল করে এবং সরিয়ে দেয় কারণ নির্মাণ ক্রমান্বয়ে বিভিন্ন ফ্লোর বা বিভাগের মধ্যে দিয়ে অগ্রসর হয়।

অ্যাপ্লিকেশন: এটি প্রধান ঢালার সময় সক্রিয় কংক্রিট ফর্মওয়ার্ক প্রপ লোড পর্যবেক্ষণ প্রদান করে। এটি দুর্বল বিদ্যমান কাঠামোর সংলগ্ন গভীর খননে শোরিং ফোর্স পর্যবেক্ষণ সরবরাহ করে। এটি তাদের নির্মাণ পর্বের সময় সেতু এবং উন্নত কাঠামোর জন্য অপরিহার্য মিথ্যা কাজ পর্যবেক্ষণ প্রদান করে।

কেন নির্মাণ-পর্যায় পর্যবেক্ষণ বিষয়: বিল্ডিং নির্মাণের সময় মারাত্মক কাঠামোগত পতনের সবচেয়ে সাধারণ কারণগুলির মধ্যে ফর্মওয়ার্ক এবং মিথ্যা কাজের ব্যর্থতাকে স্থান দেওয়া হয়। সমর্থন প্রপসে রিয়েল-টাইম অক্ষীয় বল ডেটা অবিলম্বে বিপজ্জনক লোড পুনর্বন্টন সনাক্ত করে। এই বিপজ্জনক পুনঃবন্টন প্রায়ই অসম কংক্রিট বসানো, সংলগ্ন ভারী ক্রেন লোড, বা আকস্মিক আন্ডারপিনিং সেটেলমেন্ট থেকে উদ্ভূত হয়। কাঠামোটি একটি বিপর্যয়মূলক ব্যর্থতার থ্রেশহোল্ডে পৌঁছানোর আগে সেন্সর এই অসঙ্গতিগুলি সনাক্ত করে।

মূল সুবিধা: অবিশ্বাস্যভাবে দ্রুত ইনস্টলেশন চক্র এবং সক্রিয় নির্মাণ সাইটগুলিতে অত্যন্ত কঠোর হ্যান্ডলিংয়ের জন্য প্রস্তুতকারক এই সেন্সরটি উদ্দেশ্য করে ডিজাইন করেছেন। স্মার্ট HAT আউটপুট নিরাপদে কোনো ডেডিকেটেড ডেটা লগার সিস্টেমের প্রয়োজন ছাড়াই সরাসরি সাইটে রিয়েল-টাইম ডিসপ্লে সক্ষম করে।

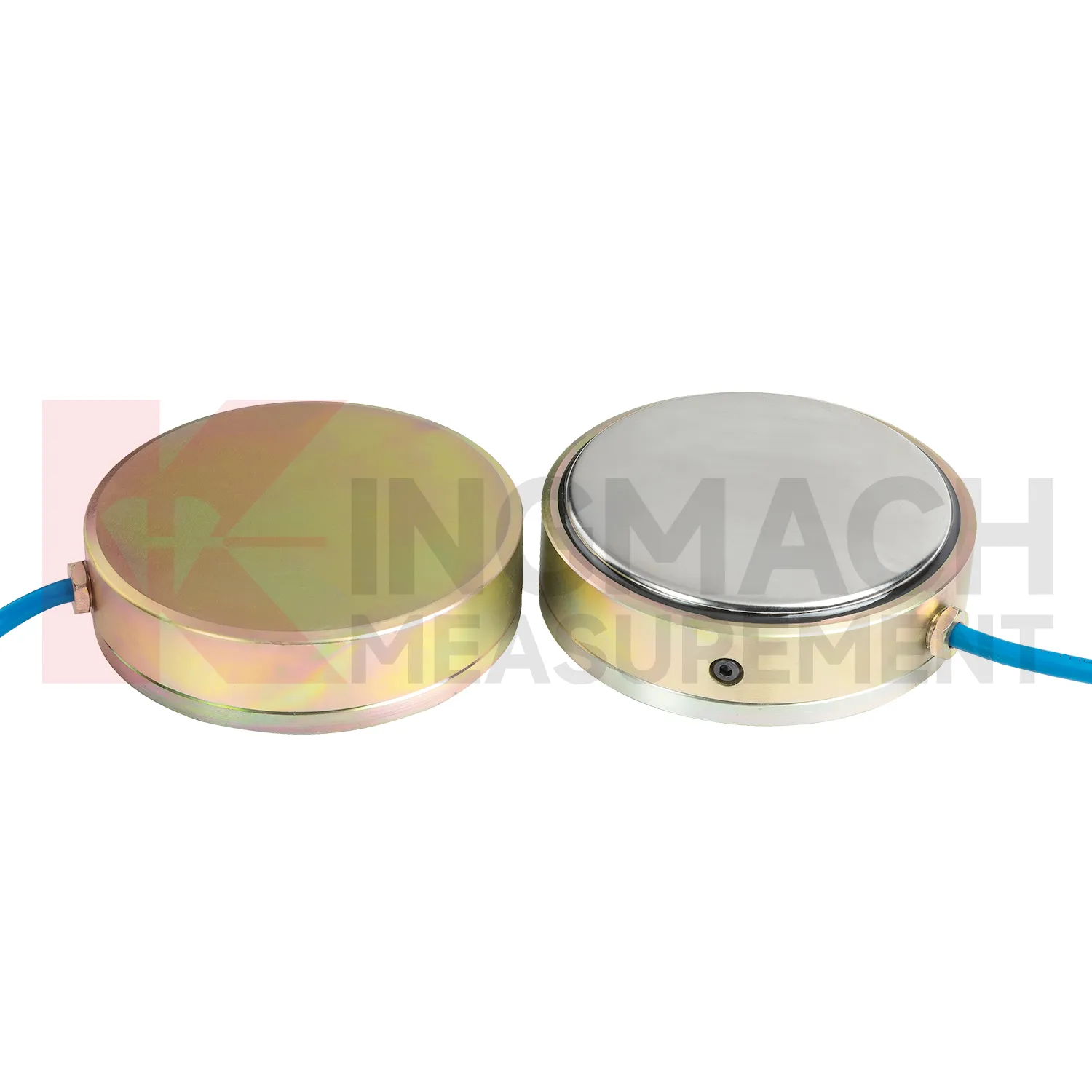

6. টাইপ 5 — আর্থ প্রেসার সেল: বিতরণ করা মাটির যোগাযোগের চাপ পরিমাপ করা

পৃথিবীর চাপ কোষগুলি একটি জটিল পরিমাপের সমস্যা সমাধান করে যা অন্য কোন সেন্সর প্রকারের সমাধান করতে পারে না।

পরিমাপ সমস্যা: মাটি একটি একক বিন্দু লোড হিসাবে কাজ করার পরিবর্তে একটি বিস্তৃত পৃষ্ঠ জুড়ে একটি বিতরণকৃত যোগাযোগের চাপ প্রয়োগ করে। একটি একক বিন্দুতে স্থাপিত একটি প্রচলিত লোড সেল শুধুমাত্র সেই বিন্দুতে উচ্চ স্থানীয় চাপ পড়ে। এই স্থানীয় রিডিং প্রকৃত গড় কাঠামোগত লোডের তুলনায় উল্লেখযোগ্যভাবে বেশি বা কম হতে পারে। পৃথিবীর চাপ কোষ একটি ব্যতিক্রমী বড় সমতল মুখ বৈশিষ্ট্য. এই বৃহৎ মুখটি কার্যকরভাবে কঠিন কণার আকারের তারতম্য, কম্প্যাকশন অ-অভিন্নতা এবং এলোমেলো সমষ্টি ক্লাস্টারিংয়ের কারণে সৃষ্ট স্ট্রেস ঘনত্বের গড় বের করে।

দুটি রূপ:

JMZX-50XXAT স্ট্যান্ডার্ড মডেল হিসাবে কাজ করে। এটি সক্রিয়ভাবে ধারণকৃত দেয়াল, ভূগর্ভস্থ কাঠামো, টানেলের আস্তরণ, বাঁধ এবং ফাউন্ডেশন স্ল্যাবগুলি পর্যবেক্ষণ করে। এটি সঠিকভাবে পরিমাপ করে কিভাবে মাটি বা ভরাট উপাদান সমগ্র পর্যবেক্ষণ জীবনের উপর কাঠামো লোড করে।

JMZX-51XXAT হাই-লোড অ্যাপ্লিকেশনের জন্য ডিজাইন করা বড় মডেল হিসেবে কাজ করে। ইঞ্জিনিয়াররা এই মডেলটিকে বড় বাঁধের বাঁধ, বড়-ব্যাসের ক্যাসন এবং ভারী লোডযুক্ত কাঠামোগত ভরাট অঞ্চলে স্থাপন করে। এই চরম পরিবেশে, স্ট্যান্ডার্ড সেলের মুখের এলাকা গভীরতায় সত্যিকারের স্ট্রেস ডিস্ট্রিবিউশনকে উল্লেখযোগ্যভাবে কম উপস্থাপন করবে।

স্মার্ট এটিএম প্রত্যয় ভেরিয়েন্ট: এই ভেরিয়েন্টে সম্পূর্ণ স্বয়ংক্রিয় তাপমাত্রা সংশোধন এবং নির্ভরযোগ্য ডিজিটাল আউটপুটের জন্য একটি অনবোর্ড HAT চিপ রয়েছে। এই প্রযুক্তিটি গভীরভাবে সমাহিত কোষগুলির জন্য একেবারে অপরিহার্য যার জন্য দীর্ঘ তারের রান প্রয়োজন। ভারী ডিওয়াটারিং পাম্প বা সক্রিয় খনন সরঞ্জাম থেকে উচ্চ EMI অনুভব করা সাইটগুলিতেও এটি গুরুত্বপূর্ণ।

সমালোচনামূলক ইনস্টলেশন নোট: টেকনিশিয়ানদের অবশ্যই স্পষ্টভাবে প্রাথমিক প্রধান চাপের দিক থেকে কোষের মুখ লম্বমুখী করতে হবে। একটি ভুল কোণে ইনস্টল করা একটি সেল ডিজাইনার নিরীক্ষণ করার উদ্দেশ্যে নির্দিষ্ট চাপের পরিবর্তে একটি অপ্রাসঙ্গিক স্ট্রেস উপাদান পরিমাপ করে। এই ভুলটি ক্ষেত্রের সবচেয়ে সাধারণ আর্থ প্রেসার সেল ভুল প্রয়োগের ত্রুটিগুলির মধ্যে একটি।

7. প্রকার 6 — ফ্লুইড প্রেসার মনিটরিং: পাইজোমিটার এবং ওয়াটার লেভেল মিটার

জল এবং ছিদ্র চাপ প্রতি ইউনিট এলাকায় শারীরিক শক্তি হিসাবে কাজ করে। তাদের পরিমাপ মূলত লোড কোষ পরিমাপ একটি তরল মাধ্যমে সরাসরি প্রয়োগ করা হয়. এই প্রক্রিয়াটি অভিন্ন ভৌত নীতির উপর নির্ভর করে কিন্তু একটি ভিন্ন ইলাস্টিক উপাদান এবং স্বতন্ত্র সেন্সিং জ্যামিতি ব্যবহার করে।

সাব-টাইপ A — স্মার্ট ভাইব্রেটিং ওয়্যার পাইজোমিটার (JMZX-55XXHAT): এই যন্ত্রটি প্রমাণিত VW সেন্সিং ব্যবহার করে বোরহোল এবং স্ট্যান্ডপাইপে ছিদ্র জলের চাপ এবং গতিশীল ভূগর্ভস্থ জলের মাথা পরিমাপ করে। প্রকৌশলীরা এটিকে ভূ-প্রযুক্তিগত গঠনের গভীরে স্থায়ী এমবেডেড ইনস্টলেশনের জন্য ডিজাইন করেন যেমন বাঁধের ভিত্তি, বাঁধ, ঢাল এবং টানেল ইনভার্ট। এটিতে স্বয়ংক্রিয় তাপমাত্রা ক্ষতিপূরণ এবং RS485 ডিজিটাল আউটপুট সহ একটি অনবোর্ড HAT চিপ রয়েছে। যখন দলগুলি বছরের পর বছর বা এমনকি কয়েক দশক ধরে পর্যবেক্ষণের জন্য স্থায়ীভাবে সেন্সরটিকে দাফন বা গ্রাউট করবে তখন এটিই সম্পূর্ণ প্রাথমিক পছন্দ। ক্রমবর্ধমান ছিদ্র চাপ প্রায়ই বিপর্যয়মূলক ঢালের অস্থিরতা বা বাঁধের ভিত্তি ব্যর্থতার প্রাথমিকতম পরিমাপযোগ্য অগ্রদূত হিসাবে কাজ করে। কোনো দৃশ্যমান পৃষ্ঠের বিকৃতি ঘটার আগে এই সমালোচনামূলক সতর্কবার্তাটি ডেটা দিন বা সপ্তাহগুলিতে উপস্থিত হয়।

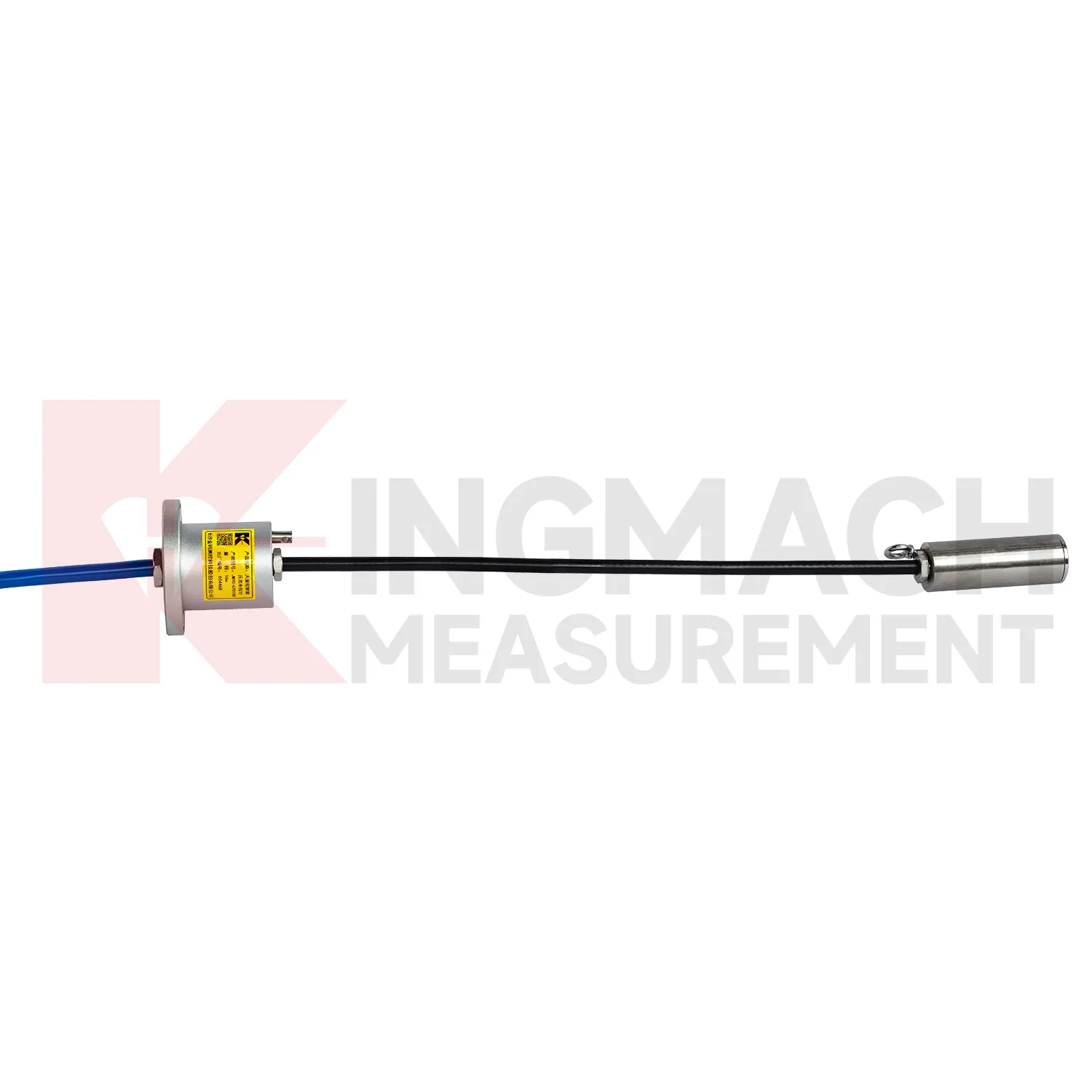

সাব-টাইপ B — ওয়াইড-রেঞ্জ স্মার্ট ডিফারেনশিয়াল প্রেসার ওয়াটার লেভেল মিটার (JMYC-67XXAD): এই অত্যন্ত বিশেষ সেন্সরটি গভীর ক্ষরণের চাপ এবং সঠিক জলের স্তর পরিমাপ করে। দলগুলি এটিকে আগে থেকে ইনস্টল করা পাইজোমিটার টিউব, চাপ রিলিফ পাইপ আউটলেট এবং নরম ফাউন্ডেশন বোরহোলে ইনস্টল করে। এটি একটি ভেন্টেড তারের সাথে যুক্ত উন্নত ডিফারেনশিয়াল প্রেসার প্রযুক্তি ব্যবহার করে। এর কমপ্যাক্ট মাত্রা φ24mm × 71.5mm নিশ্চিত করে যে এটি যেকোন মান পর্যবেক্ষণ টিউবে মসৃণভাবে নামানোর জন্য যথেষ্ট ছোট। এটি 0.1mm এর একটি ব্যতিক্রমী রেজোলিউশন এবং 0.2% FS এর নির্ভুলতা রেটিং প্রদান করে। এটি RS485 ডিজিটাল আউটপুট (DC 9-24V) এ কাজ করে এবং −20°C থেকে +80°C তাপমাত্রা পরিসীমা জুড়ে কাজ করে। ইঞ্জিনিয়াররা এই মডেলটি বেছে নেন যখন একটি ইনস্টলেশনের জন্য একটি টিউবের মধ্যে সাব-মিলিমিটার জল স্তরের রেজোলিউশনের প্রয়োজন হয় এবং সাইটটি ইতিমধ্যেই RS485 ডেটা অবকাঠামোর পাশাপাশি তারযুক্ত শক্তি ধারণ করে।

সাব-টাইপ C — 4G (JMYC-67XXAWL) সহ ইন্টিগ্রেটেড ওয়াইড-রেঞ্জ ডিফারেনশিয়াল প্রেশার ওয়াটার লেভেল মিটার: এই মডেলটি চূড়ান্ত স্বায়ত্তশাসিত ক্ষেত্র স্থাপনার বৈকল্পিক উপস্থাপন করে। এটি নির্বিঘ্নে একটি 4G ওয়্যারলেস DTU, একটি উচ্চ-ক্ষমতা 3.6V/38Ah নন-রিচার্জেবল লিথিয়াম ব্যাটারি, এবং একটি ডেডিকেটেড মোবাইল অ্যাপ ডিসপ্লেকে একটি অত্যন্ত কমপ্যাক্ট 85mm × 85mm × 106mm ইউনিটে সংহত করে। এটি 1mm এর একটি নির্ভরযোগ্য রেজোলিউশন এবং ±0.1% FS এর কঠোর নির্ভুলতা প্রদান করে। এটি GB/T 11828.2-2022 স্ট্যান্ডার্ডে অফিসিয়াল সার্টিফিকেশন ধারণ করে। ব্যাটারি লাইফ আক্রমনাত্মকভাবে 5 মাস থেকে দ্রুত 20 মিনিটের ব্যবধানে 6-ঘণ্টার ব্যবধানে 3 বছরেরও বেশি সময় ধরে। এটি অনুপস্থিত হাইড্রোলজিক্যাল মনিটরিং স্টেশন, দূরবর্তী জলাধার নজরদারি, এবং বিশাল পৃষ্ঠ/ভূগর্ভস্থ জল পর্যবেক্ষণ নেটওয়ার্কগুলির জন্য নিখুঁত পছন্দ যেখানে ঐতিহ্যগত গ্রিড পাওয়ার এবং তারের অবকাঠামো সম্পূর্ণরূপে অনুপলব্ধ থাকে।

পণ্য নির্বাচন সিদ্ধান্ত টেবিল

প্রধান বাঁধ সুরক্ষা প্রোগ্রামগুলিতে, ইঞ্জিনিয়ারিং দলগুলি নিয়মিতভাবে তিনটি তরল চাপের ধরন একই সাথে স্থাপন করে। তারা ভিডাব্লু পাইজোমিটারগুলি ফাউন্ডেশন গ্রাউটিং পর্দার গভীরে রাখে। তারা পরিদর্শন গ্যালারী পাইজোমিটার টিউবের ভিতরে নিরাপদে RS485 জলের স্তরের মিটার ইনস্টল করে। অবশেষে, তারা সারফেস রিজার্ভার গেজ স্টেশনগুলিতে 4G জলের স্তরের মিটারকে সুনির্দিষ্টভাবে অবস্থান করে। প্রতিটি স্বতন্ত্র সেন্সর একই ব্যাপক নিরাপত্তা পর্যবেক্ষণ নেটওয়ার্কের মধ্যে একটি অত্যন্ত নির্দিষ্ট পরিমাপ পয়েন্ট পরিবেশন করে।

8. প্রচলিত বনাম স্মার্ট হ্যাট: প্রতিটি প্রকারের মধ্যে সিদ্ধান্ত

পূর্বে উল্লিখিত প্রতিটি VW-ভিত্তিক প্রকার প্রচলিত এবং উন্নত স্মার্ট হ্যাট ভেরিয়েন্টে আসে।

প্রচলিত VW আউটপুট একটি কাঁচা ফ্রিকোয়েন্সি সংকেত তৈরি করে। এই কাঁচা সংকেতটির জন্য একেবারে একটি বাহ্যিক রিডআউট ইউনিট বা একটি ডেডিকেটেড ডেটা লগার প্রয়োজন যাতে সতর্কতার সাথে ফ্রিকোয়েন্সিটিকে ব্যবহারযোগ্য ইঞ্জিনিয়ারিং ইউনিটে রূপান্তর করা হয়। এটি সর্বনিম্ন প্রাথমিক ইউনিট খরচ অফার করে এবং কয়েক দশক ধরে প্রতিষ্ঠিত প্রমাণিত নির্ভরযোগ্যতার গর্ব করে। এটি ছোট সেন্সর সংখ্যা, ছোট তারের রান এবং ইতিমধ্যে বিদ্যমান VW রিডআউট পরিকাঠামোর অধিকারী পুরানো সাইটগুলির জন্য সঠিক পছন্দ উপস্থাপন করে।

স্মার্ট HAT আউটপুট একটি অনবোর্ড চিপ ব্যবহার করে যা সম্পূর্ণরূপে ক্যালিব্রেটেড RS485 ডিজিটাল মান সরাসরি ব্যবহারকারীকে সরবরাহ করে। এটি মধ্যবর্তী সংকেত কন্ডিশনার জন্য প্রয়োজনীয়তা দূর করে। তাপমাত্রার ক্ষতিপূরণ স্বয়ংক্রিয়ভাবে ঘটে। অনবোর্ড স্টোরেজ কার্যকরভাবে গুরুত্বপূর্ণ ডেটা বাফার করে যদি প্রধান লগার সংযোগ ড্রপ হয় বা বিঘ্নিত হয়। এটি 20টি যন্ত্রের বেশি বড় সেন্সর অ্যারের জন্য সঠিক পছন্দ। উদাহরণ হিসেবে 10 বছরের বেশি সময় ধরে 50টি সেন্সর সহ একটি প্রকল্প গ্রহণ করলে, একটি ঐতিহ্যগত স্বতন্ত্র সিস্টেমের তুলনায় স্মার্ট হ্যাট সমাধানটি ক্যাবলিং এবং ডেটা লগার চ্যানেলে আনুমানিক 30-40% সঞ্চয় অর্জন করতে পারে, সাইটের রক্ষণাবেক্ষণ এবং ভ্রমণের খরচ প্রায় 50% কমাতে পারে এবং 20-25 মিটারের বেশি দীর্ঘ লাইফ সাইকেল খরচ কম করতে পারে এবং 20-25 মিটারেরও বেশি প্রয়োজন। অত্যন্ত স্বয়ংক্রিয় সাইট যেখানে নির্মাণ সরঞ্জাম থেকে ভারী EMI দ্রুত স্ট্যান্ডার্ড এনালগ VW সংকেতকে হ্রাস করবে।

জেএমওয়াইসি সিরিজের ডিফারেনশিয়াল প্রেসার ওয়াটার লেভেল মিটারগুলি সহজাতভাবে স্মার্ট। এই বিশেষ যন্ত্রগুলির জন্য কোন প্রচলিত বৈকল্পিক বিদ্যমান নেই। JMYC-67XXAD তারযুক্ত স্বয়ংক্রিয় সিস্টেমের জন্য স্ট্যান্ডার্ড RS485 আউটপুট করে। JMYC-67XXAWL সম্পূর্ণ ওয়্যারলেস অনুপস্থিত স্থাপনার জন্য নির্ভরযোগ্য 4G আউটপুট করে। তাদের মধ্যে পছন্দ কঠোরভাবে মূল সেন্সর ক্ষমতার পরিবর্তে সাইটের পরিকাঠামোর উপর নির্ভর করে।

যদিও স্মার্ট সেন্সরগুলির দাম প্রতি ইউনিট অগ্রগতিতে বেশি, তারা মালিকানার মোট খরচ ব্যাপকভাবে হ্রাস করে৷ তারা প্রয়োজনীয় ডেটা লগার চ্যানেলের সংখ্যা কমিয়ে দেয়, জটিল ওয়্যারিং সহজ করে এবং আক্রমনাত্মকভাবে রক্ষণাবেক্ষণের ভিজিট ফ্রিকোয়েন্সি কমিয়ে দেয়। একটি স্ট্যান্ডার্ড 50-সেন্সর ড্যাম মনিটরিং সিস্টেমে, একটি 10-বছরের প্রোগ্রামে দীর্ঘমেয়াদী জীবনচক্র খরচ সঞ্চয় সাধারণত একটি খুব উল্লেখযোগ্য মার্জিন দ্বারা প্রাথমিক আপফ্রন্ট প্রিমিয়ামকে অতিক্রম করে।

সঠিক প্রকারটি বাহিনী দ্বারা সংজ্ঞায়িত করা হয়, ক্যাটালগ নয়

এই বিস্তৃত পরিসরে নয়টি স্বতন্ত্র পণ্যের প্রতিটি বিদ্যমান কারণ একটি অত্যন্ত নির্দিষ্ট শক্তি কনফিগারেশন বাস্তব প্রকৌশল প্রকল্পগুলিতে বিদ্যমান। সঠিক ধরন কখনই নিছক পণ্য পছন্দ নয়; এটি একটি পরম জ্যামিতিক প্রয়োজনীয়তা অবশেষ। সিরিয়াস স্ট্রাকচারাল মনিটরিং প্রোগ্রামগুলি নিয়মিতভাবে তিন থেকে পাঁচটি ভিন্ন ধরনের একযোগে মোতায়েন করে। একটি সম্পূর্ণ কাঠামোগত সুরক্ষা চিত্রের জন্য সহজাতভাবে একাধিক পরিমাপের পরামিতি প্রয়োজন, ঠিক একই ধরণের একাধিক ডুপ্লিকেট সেন্সর নয়।
