একটি ভাইব্রেটিং তারের স্ট্রেন গেজ কি? সুবিধা, ব্যবহার এবং সীমাবদ্ধতা

এক দশক আগে কংক্রিটের স্তম্ভের গভীরে এমবেড করা সেন্সর থেকে স্ট্রাকচারাল ডেটা স্ট্রীম দেখতে একটি অফিসে বসে একজন সেতু প্রকৌশলীর চিত্র করুন৷ রিডিং এখনও সঠিক, এবং সংকেত এখনও স্থিতিশীল। দীর্ঘমেয়াদী নির্ভরযোগ্যতার এই স্তরটি একটি সুখী দুর্ঘটনা নয়। এটি কাজের জন্য সঠিক প্রযুক্তি বেছে নেওয়ার ফলাফল।

এই ধৈর্যের পিছনে কাজের ঘোড়া হল ভাইব্রেটিং তারের স্ট্রেন গেজ। এই সেন্সরটি চাহিদাপূর্ণ পরিবেশে প্রতিযোগী প্রযুক্তিকে ধারাবাহিকভাবে ছাড়িয়ে গেছে। এই নিবন্ধটি ব্যাখ্যা করবে যে কীভাবে একটি স্পন্দিত তারের স্ট্রেন গেজ কাজ করে, এর মূল সুবিধাগুলি এবং সৎ সীমাবদ্ধতাগুলি মূল্যায়ন করুন এবং আপনাকে আপনার পরবর্তী প্রকল্পের সাথে সঠিক সেন্সর টাইপ মেলে দিতে সহায়তা করবে।

একটি ভাইব্রেটিং তারের স্ট্রেন গেজ কি?

সেন্সর বোঝার জন্য, আমাদের প্রথমে সংজ্ঞায়িত করতে হবে এটি কী পরিমাপ করে। সিভিল এবং জিওটেকনিক্যাল ইঞ্জিনিয়ারিং-এ, "স্ট্রেন" বলতে বোঝায় স্ট্রেস বা লোডের শিকার হলে একটি উপাদানের বিকৃতির সামান্য পরিমাণ। এই স্ট্রেন পরিমাপ অত্যাবশ্যক. এটি ইঞ্জিনিয়ারদের বলে যে যদি একটি সেতু খুব বেশি বাঁকছে, যদি একটি বাঁধ অসমভাবে বসতি স্থাপন করে, বা যদি একটি টানেলের আস্তরণ বিপজ্জনক চাপ নিচ্ছে।

একটি কম্পনকারী তার (VW) স্ট্রেন গেজ একটি উজ্জ্বল সহজ অপারেটিং নীতি ব্যবহার করে এই বিকৃতি পরিমাপ করে। গেজ কেসিংয়ের ভিতরে একটি টানযুক্ত ইস্পাত তার রয়েছে। যখন একটি বৈদ্যুতিক পালস এই তারকে উত্তেজিত করে, তখন এটি একটি নির্দিষ্ট ফ্রিকোয়েন্সিতে অনুরণিত হয় যা সরাসরি তার টানের সমানুপাতিক। যখন গেজের চারপাশের কাঠামোগত উপাদানগুলি বিকৃত হয়ে যায়, তখন এটি গেজ বডিকে প্রসারিত করে বা সংকুচিত করে, অভ্যন্তরীণ তারের টান পরিবর্তন করে এবং এর অনুরণিত ফ্রিকোয়েন্সি পরিবর্তন করে। এই ফ্রিকোয়েন্সি শিফট তারপর একটি সুনির্দিষ্ট স্ট্রেন রিডিং রূপান্তরিত হয়.

এই ফ্রিকোয়েন্সি-ভিত্তিক সংকেত অত্যন্ত শক্তিশালী। প্রথাগত প্রতিরোধী (ফয়েল) স্ট্রেন গেজের বিপরীতে, যা ভোল্টেজ পরিবর্তনের উপর নির্ভর করে যা দূরত্বে দুর্বল হতে পারে, একটি স্পন্দিত তারের সংকেত দীর্ঘ তারের উপর অনায়াসে ভ্রমণ করে। এটি কঠোর পরিবেশ এবং বহু বছরের স্থাপনার জন্য VW গেজকে চূড়ান্ত কাঠামোগত স্বাস্থ্য পর্যবেক্ষণ সেন্সর করে তোলে।

বিভিন্ন নির্মাণের পরিস্থিতি মিটমাট করার জন্য, এই সেন্সরগুলি সাধারণত তিনটি প্রধান কনফিগারেশনে আসে: পৃষ্ঠ মাউন্ট, এম্বেডমেন্ট এবং পৃষ্ঠ ঢালাই।

ভাইব্রেটিং তারের স্ট্রেন গেজের প্রকারভেদ

সঠিক গেজের ধরন নির্বাচন করা সম্পূর্ণরূপে আপনার প্রকল্পের পর্যায়ে এবং জড়িত উপকরণগুলির উপর নির্ভর করে।

সারফেস মডেল: প্রকৌশলীরা নির্মাণ শেষ হওয়ার পর এই গেজগুলিকে সরাসরি কংক্রিট, ইস্পাত বা কাঠের পৃষ্ঠের সাথে বোল্ট বা ইপোক্সি-বন্ড করে। তারা নির্মাণ-পরবর্তী পর্যবেক্ষণ বা রেট্রোফিট প্রকল্পের জন্য পছন্দের পছন্দ। একটি প্রধান উদাহরণ হল JMZX-212HAT/HB স্মার্ট ভাইব্রেটিং ওয়্যার স্ট্রেন গেজ , যা বিদ্যমান অবকাঠামোর জন্য উচ্চ নির্ভুলতা প্রদান করে।

এমবেডমেন্ট মডেল: শ্রমিকরা এই গেজগুলি সরাসরি তাজা কংক্রিটে নিক্ষেপ করে। সেন্সর স্থায়ীভাবে কাঠামোর অংশ হয়ে যায়। তারা বাঁধ, স্তূপ ভিত্তি, এবং ভর কংক্রিট ঢালা নিরীক্ষণের জন্য আদর্শ।

সারফেস ঢালাই মডেল: প্রযুক্তিবিদরা এগুলি সরাসরি স্টিলের সদস্যদের যেমন ব্রিজ গার্ডার, স্টিলের স্তূপ এবং উইন্ড টাওয়ারের ফ্ল্যাঞ্জে ঝালাই করে। একটি ঢালাই সংযোগ আঠালো বন্ধনের চেয়ে কম্পন এবং চক্রীয় লোডিং সহ্য করে।

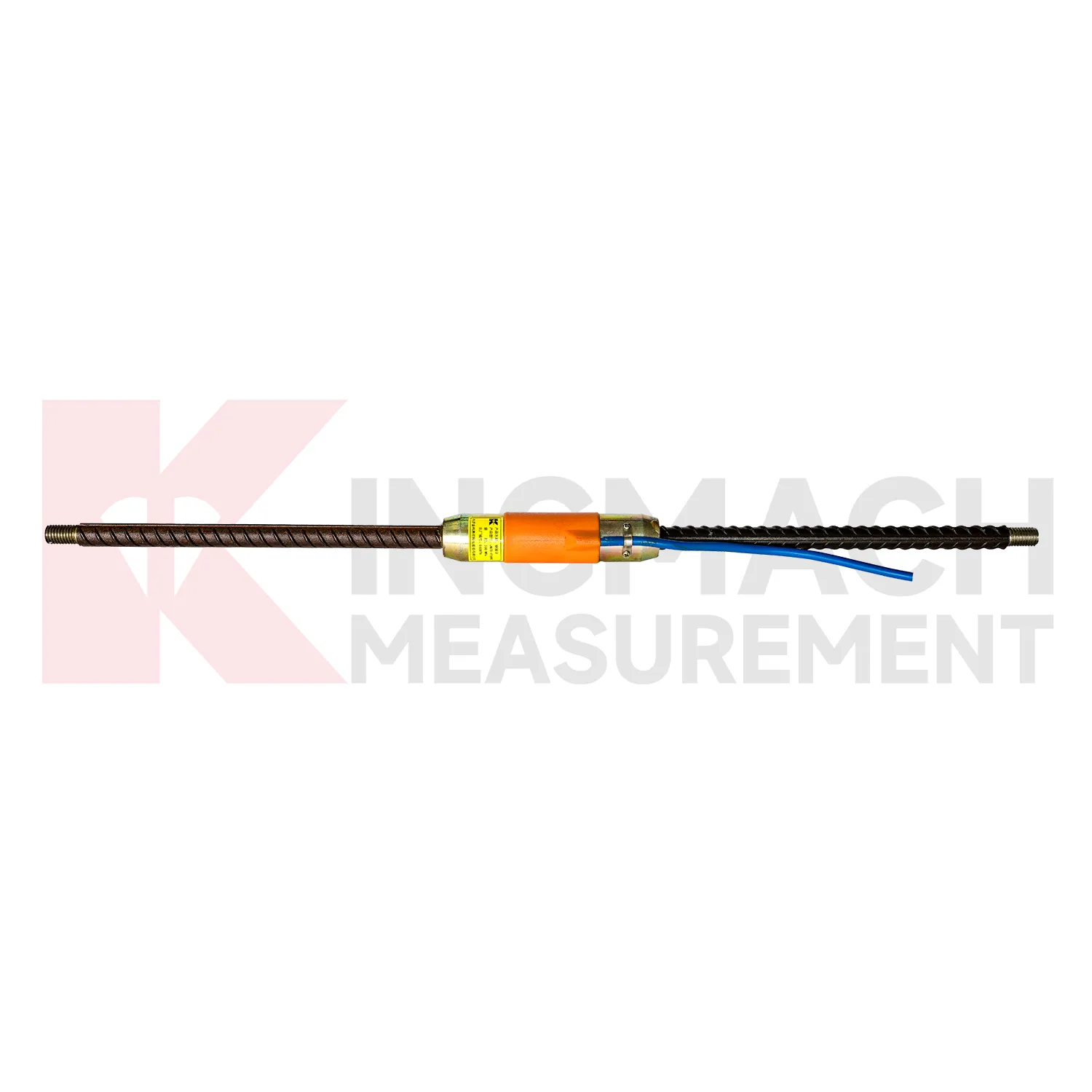

রিবার স্ট্রেনমিটার: নির্মাণ কর্মীরা এই ফাঁপা টিউবুলার সেন্সরগুলিকে রিইনফোর্সিং বারগুলির সাথে লাইনে রাখে। তারা সরাসরি রেবারে অক্ষীয় বল পরিমাপ করে, যা পাইলস, ধারণ করা দেয়াল এবং টানেলের আস্তরণের স্বাস্থ্য বোঝার জন্য গুরুত্বপূর্ণ।

দ্রুত নির্বাচন গাইড

প্রকল্পের পর্যায় / উপাদান	প্রস্তাবিত গেজ প্রকার	সাধারণ আবেদন
বিদ্যমান কংক্রিট বা কাঠ	সারফেস মাউন্ট	রেট্রোফিট, ঐতিহাসিক ভবন পর্যবেক্ষণ
তাজা কংক্রিট ঢালা	এমবেডমেন্ট	বাঁধ, ভিত্তি, ধরে রাখার দেয়াল
বিদ্যমান ইস্পাত কাঠামো	সারফেস ঝালাই	ব্রিজ, উইন্ড টারবাইন টাওয়ার, স্টিলের স্তূপ
চাঙ্গা কংক্রিট কাঠামো	রিবার স্ট্রেনমিটার	লোড-ভারিং পাইলস, টানেল লাইনিং

VW Gauges এর মূল সুবিধা

প্রকৌশলীরা কম্পনকারী তারের সেন্সরগুলিকে বর্ধিত সময়ের জন্য কাঠামোগত অখণ্ডতা নিরীক্ষণের জন্য তাদের প্রাথমিক সরঞ্জাম হিসাবে বেছে নেন কারণ এই প্রযুক্তি স্থায়ী পর্যবেক্ষণ ক্ষমতা প্রদান করে। প্রাথমিক সুবিধা অন্তর্ভুক্ত:

ব্যতিক্রমী দীর্ঘমেয়াদী স্থিতিশীলতা: একটি VW গেজের ফ্রিকোয়েন্সি আউটপুট সম্পূর্ণ স্থিতিশীলতা বজায় রাখে কারণ তার কর্মক্ষমতা তারের প্রতিরোধের পরিবর্তন, সংযোগকারীর আর্দ্রতা অনুপ্রবেশ এবং সরবরাহ ভোল্টেজের ওঠানামা দ্বারা প্রভাবিত হয় না। এই সমস্যাগুলি প্রায়শই সময়ের সাথে প্রতিরোধী গেজগুলিকে প্লেগ করে, তবে VW সেন্সরগুলি কয়েক দশক ধরে স্থিতিশীল থাকে।

শক্তিশালী ইএমআই/আরএফআই রোগ প্রতিরোধ ক্ষমতা: নির্মাণ সাইটগুলি বৈদ্যুতিকভাবে শোরগোল পরিবেশ তৈরি করে। ডিজেল জেনারেটর এবং ঢালাই সরঞ্জাম, পাওয়ার লাইন সহ, হস্তক্ষেপ তৈরি করে। ফ্রিকোয়েন্সি-ডোমেন সংকেতগুলি সহজেই এই পরিবেশগুলির মধ্য দিয়ে যেতে পারে, যা ব্যয়বহুল এবং ভারী তারের সুরক্ষা ব্যবস্থার প্রয়োজনীয়তা দূর করে।

দীর্ঘ তারের রান: VW সেন্সরগুলি তাদের সিগন্যালের গুণমান বজায় রাখে যখন তারা 1,000 মিটার তারের সাথে কাজ করে, যা এই দূরত্ব অতিক্রম করে। এটি ইঞ্জিনিয়ারদের বড় বাঁধ বা টানেল সাইটগুলিতে সমস্ত ডেটা একক, কেন্দ্রীভূত ডেটা লগারে ফেরত পাঠানোর অনুমতি দেয়।

ওয়াইড অপারেটিং তাপমাত্রা পরিসীমা: সেন্সরগুলি চরম তাপমাত্রার রেঞ্জ জুড়ে তাদের অপারেশনাল ফাংশন বজায় রাখে, সাবজেরো আল্পাইন অঞ্চল থেকে গ্রীষ্মমন্ডলীয় অবকাঠামো নির্মাণ সাইটগুলি, সারা বিশ্ব জুড়ে ভূ-প্রযুক্তিগত অ্যাপ্লিকেশনগুলির জন্য একটি মান পর্যবেক্ষণ ব্যবস্থা হিসাবে তাদের ব্যবহার সক্ষম করে৷

অন্তর্নির্মিত থার্মিস্টর: বেশিরভাগ আধুনিক ভিডাব্লু গেজে একটি অভ্যন্তরীণ থার্মিস্টর রয়েছে, যা একটি অন্তর্নির্মিত থার্মিস্টর হিসাবে কাজ করে। সিস্টেমটি তাপমাত্রা ডেটা সরবরাহ করতে একটি একক তারের ব্যবহার করে, যা স্বয়ংক্রিয় তাপমাত্রা সামঞ্জস্য করতে সক্ষম করে যা সংগৃহীত ডেটার গুণমানকে উন্নত করে।

ডিজিটাল এবং স্মার্ট ভেরিয়েন্ট: আজকের স্মার্ট মডেলগুলি আধুনিক শিল্প 4.0 অপারেশনগুলির সাথে ঐতিহ্যবাহী সিস্টেমগুলিকে সংযুক্ত করার তাদের সক্ষমতা দেখাতে HAT এবং HB প্রত্যয়গুলি ব্যবহার করে৷ ডিভাইসগুলি RS-485 আউটপুট কার্যকারিতা একত্রে অন্তর্নির্মিত ডেটা স্টোরেজ ক্ষমতা এবং বর্তমান IoT ডেটা লগিং সরঞ্জাম এবং SCADA সিস্টেমের সাথে বিরামহীন সংযোগ প্রদান করে।

ভাইব্রেটিং ওয়্যার স্ট্রেন গেজের প্রজেক্ট অ্যাপ্লিকেশন

কম্পনকারী তারের স্ট্রেন গেজ আধুনিক অবকাঠামোর জন্য স্নায়ুতন্ত্র হিসাবে কাজ করে। তারা সিভিল ইঞ্জিনিয়ারিং প্রকল্পের বিস্তৃত পরিসর জুড়ে সমালোচনামূলক তথ্য প্রদান করে।

ব্রিজ এবং ভায়াডাক্ট: প্রকৌশলীরা সারফেস মাউন্ট এবং ওয়েল্ডেড গেজ ব্যবহার করে গার্ডারের নমনীয়তা, ভারবহন লোড এবং তাপীয় সম্প্রসারণ নিরীক্ষণের জন্য প্রকল্পগুলিতে যেগুলি দীর্ঘ-স্প্যান কাঠামো এবং উচ্চ-ট্রাফিক সিস্টেম উভয়ের জন্য বিশেষ মনোযোগের প্রয়োজন হয়।

বাঁধ এবং জলবাহী কাঠামো: ডেডিকেটেড এমবেডমেন্ট গেজগুলি, যা ইঞ্জিনিয়াররা ভর কংক্রিট কাঠামোতে স্থাপন করে, শুরু থেকে কাঠামোর কার্যক্ষম জীবনের শেষ পর্যন্ত ক্রীপ এবং সেটেলমেন্ট এবং ছিদ্র চাপের মিথস্ক্রিয়াগুলির তিনটি মৌলিক প্রক্রিয়া ট্র্যাক করে, যা কয়েক দশক ধরে চলে।

টানেল এবং ভূগর্ভস্থ কাজ: প্রকৌশলীরা টানেল লাইনিং এবং রক বোল্টগুলিতে যে গেজগুলি ইনস্টল করেন তা কনভারজেন্স নিরীক্ষণের জন্য কাজ করে, যা অতিরিক্ত চাপের কারণে ঘটে। সিস্টেমটি ইঞ্জিনিয়ারিং দলগুলিকে কোনও দৃশ্যমান ক্র্যাকিং পর্যবেক্ষণ করার আগে ঘটে যাওয়া কাঠামোগত পরিবর্তন সম্পর্কে আগাম সতর্কতা প্রদান করে।

উঁচু ভবন এবং ভিত্তি: রিবার স্ট্রেনমিটার এবং গভীর ফাউন্ডেশনে এমবেডমেন্ট গেজ ডিজাইনের সময় তৈরি লোড ট্রান্সফার অনুমান যাচাই করে। তারা ভূ-প্রযুক্তিগত ভবিষ্যদ্বাণী এবং নির্মাণ বাস্তবতার মধ্যে ব্যবধান বন্ধ করে।

উইন্ড টারবাইন টাওয়ার: সারফেস-ওয়েল্ডেড গেজগুলি, যা টাওয়ার ফ্ল্যাঞ্জের সাথে সংযুক্ত থাকে, বায়ু লোড করার সময় বায়ু টারবাইন টাওয়ারের ক্লান্তি-সমালোচনামূলক জয়েন্টগুলি নিরীক্ষণ করে। এই উন্নয়নের গুরুত্ব বেড়েছে কারণ উপকূলীয় এবং উপকূলীয় বায়ু খামারগুলি সারা বিশ্বে বিস্তৃত হচ্ছে।

দেয়াল এবং ঢাল ধরে রাখা: ডিস্ট্রিবিউটেড গেজ অ্যারে মাটির ভরের গতিবিধি পর্যবেক্ষণ করে যখন তারা তাদের পরিমাপের ক্ষমতার মাধ্যমে প্রগতিশীল ব্যর্থতার প্রক্রিয়াটি ট্র্যাক করে। সংগৃহীত তথ্যগুলি প্রয়োজনীয় ডেটা বিভাগের অন্তর্গত, যা রেলওয়ে এবং হাইওয়ে বাঁধ প্রকল্পগুলিকে সম্ভাব্য বিপদ থেকে রক্ষা করে৷

সীমাবদ্ধতা এবং সৎ বাণিজ্য বন্ধ

প্রতিটি অ্যাপ্লিকেশনের জন্য কোন সেন্সর নিখুঁত নয়। VW স্ট্রেন গেজের সীমাবদ্ধতা বোঝা নিশ্চিত করে যে আপনি কাজের জন্য সঠিক টুলটি নির্দিষ্ট করেছেন।

গতিশীল পরিমাপের জন্য উপযুক্ত নয়: VW গেজগুলি আধা-স্থির স্ট্রেন পরিমাপ করে কারণ তারা কেবল ধীর পরিবর্তনশীল গতিবিধি সনাক্ত করে। 1 থেকে 2 Hz-এর বেশি উচ্চ-ফ্রিকোয়েন্সি কম্পন নিরীক্ষণের জন্য, আপনাকে হয় অ্যাক্সিলোমিটার বা প্রতিরোধী ফয়েল গেজ ব্যবহার করতে হবে।

উচ্চতর ইউনিট খরচ: একটি VW গেজের অভ্যন্তরীণ ইলেকট্রনিক উপাদানগুলির সাথে একত্রে সুনির্দিষ্ট উত্পাদন প্রক্রিয়া, সাধারণ ফয়েল গেজের তুলনায় উচ্চ খরচের ফলাফল। স্থায়ী ইনস্টলেশনের জন্য ব্যবহার করা হলে খরচটি যুক্তিসঙ্গত হয়ে ওঠে, তবুও এটি অস্থায়ী পরীক্ষাগার পরীক্ষার জন্য অপ্রয়োজনীয় থেকে যায়।

সামঞ্জস্যপূর্ণ Readout সরঞ্জাম প্রয়োজন: VW সংকেতগুলির নির্দিষ্ট রিডআউট ইউনিট বা ডেটা লগার প্রয়োজন যা তাদের ফ্রিকোয়েন্সি প্রয়োজনীয়তার সাথে মেলে। সংগ্রহকারী দলগুলিকে তাদের পরিকল্পনা প্রক্রিয়ার শুরুতে সামঞ্জস্যের প্রয়োজনের সাথে বাজেটের সীমাবদ্ধতা যাচাই করতে হবে।

এমবেডমেন্ট গেজগুলি অ-পুনরুদ্ধারযোগ্য: এম্বেডমেন্ট গেজ কংক্রিটে ইনস্টল করার পরে স্থায়ী হয়ে যায়। সিস্টেমে স্থায়ী ইনস্টলেশন ত্রুটি রয়েছে কারণ সেগুলি ঠিক করা যায় না৷ সিস্টেমের জন্য বিশেষজ্ঞ ইনস্টলেশনের সাথে ফ্যাক্টরি ক্রমাঙ্কন প্রয়োজন কারণ এই দুটি উপাদান সঠিক সিস্টেম কর্মক্ষমতা গ্যারান্টি দেয়।

চরম দীর্ঘমেয়াদী ক্রমাঙ্কন ড্রিফ্ট: যদিও VW সেন্সরগুলি ব্যতিক্রমীভাবে স্থিতিশীল, তারা চরম বহু-দশক স্প্যানের উপর ক্ষুদ্র ক্রমাঙ্কন প্রবাহ অনুভব করতে পারে। পরিকল্পিত রিক্যালিব্রেশন অ্যাক্সেস ছাড়াই 20 থেকে 30 বছরের বেশি প্রকল্পগুলির জন্য প্রকৌশলীদের প্রকাশিত ড্রিফ্ট স্পেসিফিকেশন পর্যালোচনা করা উচিত।

VW বনাম অন্যান্য সেন্সর প্রযুক্তি

স্পন্দিত তারের স্ট্রেন গেজ কীভাবে বিকল্প স্ট্রাকচারাল হেলথ মনিটরিং সেন্সরগুলির সাথে তুলনা করে?

VW বনাম প্রতিরোধী (ফয়েল) গেজ: দীর্ঘ তার এবং বর্ধিত সময়সীমার উপর VW গেজ সহজেই নির্ভুলতা জয় করে। ফয়েল গেজগুলি কম প্রাথমিক খরচ এবং উচ্চ-ফ্রিকোয়েন্সি গতিশীল প্রতিক্রিয়াতে জয়ী হয়।

VW বনাম ফাইবার অপটিক (FBG) গেজ: FBG সেন্সরগুলি একটি একক অবিচ্ছিন্ন ফাইবার বরাবর বিতরণ করা সেন্সিং-এ দক্ষতা অর্জন করে এবং অতি-দীর্ঘ-দূরের ট্রান্সমিশন অফার করে। VW সেন্সরগুলি সামগ্রিক খরচ, বাস্তুতন্ত্রের পরিপক্কতা এবং রিডআউট হার্ডওয়্যার প্রতিস্থাপনের সহজতায় জয়ী হয়।

VW বনাম MEMS সেন্সর: এমইএমএস (মাইক্রো-ইলেক্ট্রো-মেকানিক্যাল সিস্টেম) উচ্চ-ফ্রিকোয়েন্সি, গতিশীল অ্যাপ্লিকেশনে এক্সেল। VW প্রযুক্তি স্থির এবং আধা-স্ট্যাটিক স্থায়ী নিরীক্ষণের জন্য উচ্চতর পছন্দ।

প্রযুক্তি তুলনা টেবিল

সেন্সর প্রকার	সেরা ব্যবহারের ক্ষেত্রে	দীর্ঘমেয়াদী স্থিতিশীলতা	সাধারণ পরিকাঠামো ফিট
ভাইব্রেটিং তার	ধীর, স্ট্যাটিক স্ট্রেন নিরীক্ষণ	চমৎকার (দশক)	বাঁধ, টানেল, ভিত্তি, ভারী নাগরিক
প্রতিরোধক (ফয়েল)	উচ্চ-ফ্রিকোয়েন্সি ডায়নামিক টেস্টিং	দরিদ্র থেকে মধ্যপন্থী	ল্যাব টেস্টিং, স্বল্পমেয়াদী ডায়াগনস্টিকস
ফাইবার অপটিক (FBG)	উচ্চ-ঘনত্ব বিতরণ করা অ্যারে	চমৎকার	পাইপলাইন, বিশাল একটানা স্প্যান
MEMS	ডাইনামিক ভাইব্রেশন এবং টিল্ট ট্র্যাকিং	ভাল	সিসমিক মনিটরিং, সক্রিয় সেতু গতিবিদ্যা

ইনস্টলেশন সর্বোত্তম অভ্যাস

আপনার সিভিল ইঞ্জিনিয়ারিং সেন্সর থেকে সর্বাধিক প্রাপ্তির জন্য যত্নশীল ইনস্টলেশন প্রয়োজন।

সারফেস মাউন্ট: সঠিক পৃষ্ঠ প্রস্তুতি বাধ্যতামূলক। পৃষ্ঠ সমতল পিষে এবং পুঙ্খানুপুঙ্খভাবে degrease. নিশ্চিত করুন যে গেজটি প্রধান স্ট্রেস অক্ষের সাথে সঠিকভাবে ভিত্তিক হয়েছে এবং নির্মাণ ট্র্যাফিক থেকে সেন্সরকে রক্ষা করার জন্য শারীরিক কভার ইনস্টল করুন।

এমবেডমেন্ট: রেবার খাঁচার মধ্যে গেজটিকে নিরাপদে রাখুন এবং কঠোর কংক্রিট কভারের প্রয়োজনীয়তা বজায় রাখুন। কংক্রিট ঢালার সময় কিঙ্কিং বা ছিঁড়ে যাওয়া এড়াতে সিগন্যাল তারগুলি সাবধানে রুট করুন। কংক্রিট সেট করার আগে সর্বদা একটি বেসলাইন জিরো-রিডিং নিন।

সারফেস ঝালাই: ঢালাই মানের প্রয়োজনীয়তা কঠোরভাবে মেনে চলুন. ধাতুটিকে ঢালাই পরবর্তী স্ট্রেস রিলিফের মধ্য দিয়ে যেতে দিন এবং প্রাথমিক বেসলাইন রিডিং স্থাপন করার আগে এটির কুল-ডাউন ফেজ সম্পূর্ণ করুন।

সর্বজনীন টিপস: ইনস্টলেশনের সাথে সাথে সর্বদা বেসলাইন রিডিং রেকর্ড করুন। তাপমাত্রা ক্ষতিপূরণ অনুশীলনের জন্য অন্তর্নির্মিত থার্মিস্টার ব্যবহার করুন। অবশেষে, ডেটা লগার টার্মিনালে বিভ্রান্তি রোধ করতে মাল্টি-সেন্সর অ্যারেগুলির জন্য একটি স্পষ্ট কেবল লেবেলিং প্রোটোকল স্থাপন করুন।

আপনার গেজ কীভাবে নির্দিষ্ট করবেন এবং উত্স করবেন

আপনি যখন একটি ভাইব্রেটিং তারের স্ট্রেন গেজ সংগ্রহ করতে প্রস্তুত হন, তখন বিশদ বিবরণগুলিতে ফোকাস করুন। একটি কঠোর স্পেসিফিকেশন চেকলিস্ট তৈরি করুন যাতে প্রয়োজনীয় পরিমাপ পরিসীমা (মাইক্রোস্ট্রেইনে পরিমাপ করা হয়, বা $\mu\varepsilon$), গেজের দৈর্ঘ্য, অপারেটিং তাপমাত্রা উইন্ডো, পছন্দসই আউটপুট প্রকার (অ্যানালগ বনাম RS-485 ডিজিটাল), তারের দৈর্ঘ্য এবং আইপি রেটিং অন্তর্ভুক্ত।

সরবরাহকারীদের সাথে কথা বলার সময়, সঠিক প্রশ্ন জিজ্ঞাসা করুন। নমুনা ক্রমাঙ্কন শংসাপত্র অনুরোধ. আপনি যদি বড় মাল্টি-সেন্সর অ্যারে ইনস্টল করেন তবে ক্রস-ta3245lk অনাক্রম্যতা সম্পর্কে জিজ্ঞাসা করুন। যাচাই করুন যে তাদের সেন্সরগুলি আপনার পছন্দের ডেটা লগার ব্র্যান্ডের সাথে স্থানীয়ভাবে সামঞ্জস্যপূর্ণ, এবং বড় বাণিজ্যিক পরিমাণের জন্য ডেলিভারি লিড সময় নিশ্চিত করুন৷

উচ্চ-নির্ভুল পৃষ্ঠ পর্যবেক্ষণের প্রয়োজন এমন প্রকল্পগুলির জন্য, JMZX-212 সিরিজ স্থায়িত্ব এবং ডিজিটাল ইন্টিগ্রেশনের একটি চমৎকার ভারসাম্য প্রদান করে, কঠোর আন্তর্জাতিক অবকাঠামো মান পূরণ করে।

উপসংহার

ভাইব্রেটিং তারের স্ট্রেন গেজ চটকদার নতুনত্বের মাধ্যমে নয়, প্রমাণিত নির্ভরযোগ্যতার মাধ্যমে দীর্ঘমেয়াদী কাঠামোগত পর্যবেক্ষণে তার স্থান অর্জন করে। এটি শক্তিশালী ফ্রিকোয়েন্সি সিগন্যালের মাধ্যমে পরিবর্তন পরিমাপ করে, অসাধারণ স্থিতিশীলতা, শক্তিশালী হস্তক্ষেপ প্রতিরোধ ক্ষমতা এবং বিশাল নির্মাণ সাইটে বিরামহীন ডেটা ট্রান্সমিশন প্রদান করে। যদিও তারা গতিশীল, উচ্চ-গতির প্রভাব পরীক্ষার জন্য নয়, তাদের আধা-স্থির কর্মক্ষমতা তুলনাহীন। এটি এমন একটি গুণ যা সবচেয়ে গুরুত্বপূর্ণ যখন এই সেন্সরগুলি তাদের ইনস্টল করা নির্মাণ ক্রুদের নিরাপদে বেঁচে থাকার আশা করা হয়।

আপনার পরবর্তী প্রকল্প সজ্জিত করতে প্রস্তুত? আমরা আপনাকে ব্যক্তিগতকৃত সেন্সর নির্বাচন সমর্থনের জন্য আমাদের ইঞ্জিনিয়ারিং টিমের কাছে আপনার প্রকল্পের স্পেসিফিকেশন জমা দেওয়ার জন্য আমন্ত্রণ জানাচ্ছি। একটি উদ্ধৃতি বা ব্যাপক পণ্য ডেটাশীট ডাউনলোড করতে আজ আমাদের সাথে যোগাযোগ করুন.

FAQs

1. একটি ভাইব্রেটিং তারের স্ট্রেন গেজ কতটা সঠিক?

যখন সঠিকভাবে ইনস্টল করা হয় এবং এর অন্তর্নির্মিত থার্মিস্টর ব্যবহার করে তাপমাত্রার ক্ষতিপূরণ দেওয়া হয়, তখন একটি উচ্চ-মানের VW স্ট্রেন গেজ সাধারণত তার সম্পূর্ণ স্কেলের $\pm0.1\%$ থেকে $\pm0.5\%$ পর্যন্ত নির্ভুলতা প্রদান করে, এটি কাঠামোগত স্বাস্থ্য পর্যবেক্ষণের জন্য অত্যন্ত নির্ভরযোগ্য করে তোলে।

2. ভিডাব্লু গেজ কি নিমজ্জিত অবস্থায় কাজ করতে পারে?

হ্যাঁ। এম্বেডমেন্ট এবং সারফেস-মাউন্টেড VW গেজগুলি নিয়মিতভাবে উচ্চ আইপি রেটিং (প্রায়ই IP68) দিয়ে সিল করা হয়। এটি তাদের পানিতে নিমজ্জিত থাকার সময় স্থায়ীভাবে কাজ করতে দেয়, যা বাঁধ এবং গভীর-ভিত্তি প্রকল্পের জন্য অপরিহার্য।

3. একটি এমবেডেড স্ট্রেন গেজের সাধারণ জীবনকাল কী?

যেহেতু অভ্যন্তরীণ ইস্পাত তারটি হার্মেটিকভাবে সিল করা এবং বাহ্যিক অক্সিডেশন থেকে সুরক্ষিত, একটি এমবেডেড VW স্ট্রেন গেজ সহজেই 25 থেকে 50 বছর ধরে সঠিকভাবে কাজ করতে পারে, প্রায়শই হোস্ট কাঠামোর সম্পূর্ণ নকশা জীবন স্থায়ী হয়।

4. ডেটা পড়ার জন্য আমার কি বিশেষ সরঞ্জামের প্রয়োজন?

হ্যাঁ। যেহেতু VW গেজগুলি একটি সাধারণ ভোল্টেজের পরিবর্তে একটি ফ্রিকোয়েন্সি সিগন্যাল আউটপুট করে, আপনাকে অবশ্যই একটি ডেডিকেটেড ভাইব্রেটিং ওয়্যার রিডআউট ইউনিট বা একটি কম্পনকারী তারের ইন্টারফেস মডিউলের সাথে বিশেষভাবে কনফিগার করা ডেটা লগার ব্যবহার করতে হবে।

5. একটি এমবেডেড গেজে একটি ভাঙা তারের মেরামত করা যেতে পারে?

যদি কংক্রিটের কাঠামোর বাইরে একটি তারের বিচ্ছেদ করা হয়, তাহলে সঠিক জলরোধী জংশন বক্স ব্যবহার করে এটি বিচ্ছিন্ন করা যেতে পারে। তবে, সেন্সর বডির কাছে কংক্রিট ঢালার গভীরে তারটি ভেঙে গেলে, গেজটি স্থায়ীভাবে হারিয়ে যায়। এটি নির্মাণের সময় সাবধানে তারের রাউটিং করার প্রয়োজনীয়তা তুলে ধরে।
