ভূমিকা:

ইন্টিগ্রেটেড কমপ্রিহেনসিভ অধিগ্রহণ মডিউল (JMZX-4/8GH-RTU) হল একটি স্বয়ংক্রিয় মাল্টি-সিগন্যাল ব্যাপক অধিগ্রহণ মডিউল যা আমাদের কোম্পানি দ্বারা চালু করা হয়েছে। এটি কম্পনকারী তার, ভোল্টেজ, রেজিস্ট্যান্স এবং RS485 এর মতো সংকেত ধরনের সেন্সর থেকে ডেটা সংগ্রহ করতে পারে। মডিউলটি একটি সৌর চার্জিং কন্ট্রোল সার্কিট, লিথিয়াম ব্যাটারি, ওয়্যারলেস 4G মডিউল, প্যারামিটার স্টোরেজ, ডেটা সংগ্রহ ইত্যাদিকে সংহত করে, সংগ্রহ, পাওয়ার সাপ্লাই এবং ডেটা আপলোডের একীকরণ উপলব্ধি করে। পণ্যটি বিভিন্ন ভূ-প্রযুক্তিগত প্রকৌশল এবং কাঠামোর (জলাধার বাঁধ, সেতু, টানেল, ঢাল, জরাজীর্ণ বাড়ি, খনি, পারমাণবিক বিদ্যুৎ কেন্দ্র এবং সিভিল বিল্ডিং ইত্যাদি) নিরাপত্তা পর্যবেক্ষণ প্রকল্পে ব্যবহার করা যেতে পারে, প্রকৌশল নির্মাণ ও পরিচালনার জন্য প্রকল্পের বর্তমান পরিস্থিতি এবং নিরাপত্তা সম্পর্কিত তথ্য সহায়তা এবং রায়ের ভিত্তি প্রদান করে। এটি একটি পোর্টেবল ডিজাইন গ্রহণ করে, যার মধ্যে কমপ্যাক্ট সাইজ, ওয়াটারপ্রুফ এবং ডাস্টপ্রুফ বৈশিষ্ট্য রয়েছে।

পণ্য বৈশিষ্ট্য:

1. একটি অত্যন্ত বুদ্ধিমান এবং মডুলার সমন্বিত নকশা গ্রহণ করে, স্বয়ংক্রিয় সনাক্তকরণ এবং বুদ্ধিমান গণনাকে সমর্থন করে এবং স্বয়ংক্রিয়ভাবে শারীরিক পরিমাণ (স্ট্রেস, লোড, স্থানচ্যুতি, তাপমাত্রা, ইত্যাদি) গণনা করে এবং স্বয়ংক্রিয়ভাবে তাদের রিপোর্ট করে।

2. রিমোট আপগ্রেড এবং রক্ষণাবেক্ষণ সমর্থন করে, সত্যিকার অর্থে অনুপস্থিত অপারেশন অর্জন করে।

3. শক্তিশালী কম্পিউটিং এবং প্রক্রিয়াকরণ ক্ষমতা সহ একটি 32-বিট মাইক্রোপ্রসেসর ব্যবহার করে, যা সিস্টেমের দক্ষতাকে ব্যাপকভাবে উন্নত করে।

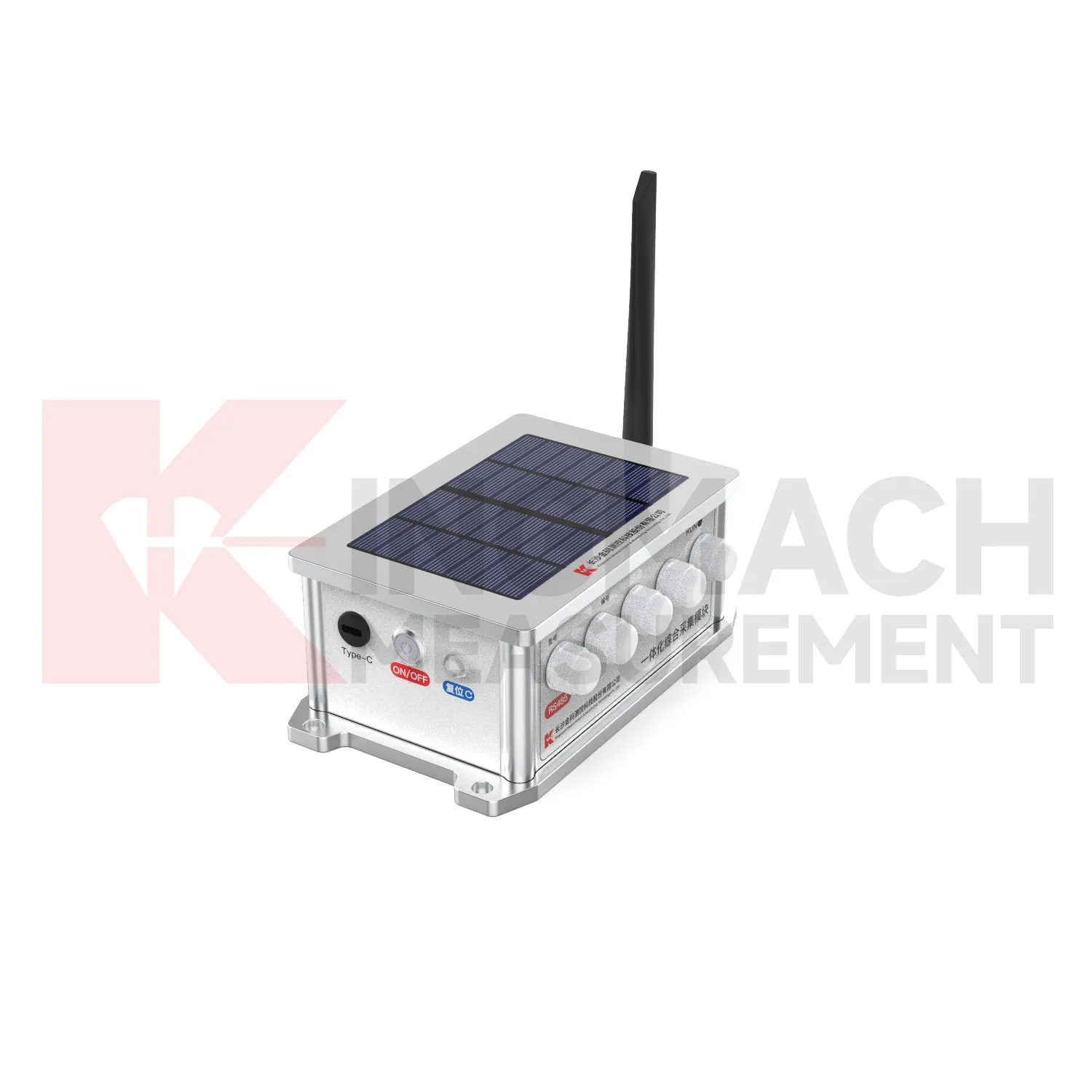

4. টাইপ-সি ইন্টারফেসের মাধ্যমে বাহ্যিক চার্জিং সমর্থন করে।

5. বিভিন্ন ধরনের সেন্সর অ্যাক্সেস করতে পারে যেমন RS485 বাস-টাইপ সেন্সর, ইন্টেলিজেন্ট ইনডাকটিভ ফ্রিকোয়েন্সি-মডুলেটেড সেন্সর, ভাইব্রেটিং ওয়্যার সেন্সর, ভোল্টেজ সিগন্যাল সেন্সর এবং 3k থার্মিস্টর থার্মোমিটার।

6. সেন্সর ইন্টারফেসগুলি সমস্ত একটি বিচ্ছিন্ন নকশা গ্রহণ করে, মডিউলটির বাজ সুরক্ষা কার্যকারিতাকে ব্যাপকভাবে উন্নত করে।

7. অন্তর্নির্মিত 4G/5G অল-নেটওয়ার্ক যোগাযোগ, ব্যবহারকারীর সিম কার্ড এবং IoT ডেডিকেটেড নেটওয়ার্ক কার্ড (APN কার্ড) সমর্থন করে এবং বহিরাগত নেটওয়ার্কের মধ্য দিয়ে না গিয়ে সরাসরি অভ্যন্তরীণ নেটওয়ার্ক সার্ভারে ডেটা আপলোড সমর্থন করে৷ এটি ব্যবহারকারী-কাস্টমাইজড প্রোটোকল যেমন TCP, MQTT, এবং HTTP সমর্থন করে এবং নির্দিষ্ট প্ল্যাটফর্মে ডেটা আপলোড সমর্থন করে, যার সাহায্যে 4টি ডেটা সেন্টার ঠিকানা পর্যন্ত পুশ করা যায়।

8. কম শক্তি নকশা. সময়মতো সংগ্রহ সেট করার পরে, এটি স্বয়ংক্রিয়ভাবে বিদ্যুত খরচ কমাতে অ-পরিমাপ সময়ের সময় ঘুমের মোডে প্রবেশ করে। স্বয়ংক্রিয় সময় এবং দূরবর্তী জাগরণ সমর্থন করে।

9. মডিউলটি একাধিক সংগ্রহ পদ্ধতি সমর্থন করে যেমন রিয়েল-টাইম সংগ্রহ, একক সংগ্রহ, সময়মতো সংগ্রহ, থ্রেশহোল্ড-ট্রিগার করা সংগ্রহ এবং সক্রিয় আপলোড। টাইমড কালেকশন ইন্টারভাল প্যারামিটার কনফিগারযোগ্য (1min～24H), এবং এনক্রিপ্ট করা সংগ্রহ স্বয়ংক্রিয়ভাবে থ্রেশহোল্ড অনুযায়ী সঞ্চালিত হতে পারে। নেটওয়ার্ক সংযোগ বিচ্ছিন্ন হলে এটি স্বয়ংক্রিয়ভাবে ডেটা স্টোরেজ সমর্থন করে। অন্তর্নির্মিত স্টোরেজ ক্ষমতা 1 বছরেরও বেশি সময় ধরে ঐতিহাসিক ডেটা সংরক্ষণ সমর্থন করে এবং অফলাইন ট্রান্সমিশন/রিউট্রান্সমিশন ফাংশন সমর্থন করে।

10. মডিউলটি একটি সৌর প্যানেল এবং একটি অন্তর্নির্মিত লিথিয়াম ব্যাটারি, একটি অন্তর্নির্মিত সোলার চার্জিং কন্ট্রোল সার্কিট সহ, দীর্ঘমেয়াদী ডেটা সংগ্রহকে সক্ষম করে। প্রতি আধ ঘন্টায় একবার সংগ্রহের ফ্রিকোয়েন্সিতে, এটি 30 টানা মেঘলা এবং বৃষ্টির দিন স্বাভাবিকভাবে কাজ করতে পারে।

11. বহন করা সহজ, আকারে কমপ্যাক্ট, ওয়াটারপ্রুফ এবং ডাস্টপ্রুফ।

স্পেসিফিকেশন

1. পাওয়ার সাপ্লাই পদ্ধতি: অভ্যন্তরীণ ব্যাটারি পাওয়ার সাপ্লাই
2. চার্জিং ভোল্টেজ: DC5V
3. মডিউল চ্যানেল:

JMZX-4GH-RTU: 1×RS485 বাস সংগ্রহের চ্যানেল, 4×অ্যানালগ সংকেত সংগ্রহ চ্যানেল

JMZX-8GH-RTU: 1×RS485 বাস সংগ্রহের চ্যানেল, 8×অ্যানালগ সংকেত সংগ্রহ চ্যানেল

4. অপারেটিং তাপমাত্রা: -30～+60℃
5. অপারেটিং আর্দ্রতা: 0-95% RH
6. মডিউল CH1-CH4/CH8 সেন্সর অ্যাক্সেস করতে পারে যেমন ভাইব্রেটিং ওয়্যার টাইপ, ইনডাকটিভ ফ্রিকোয়েন্সি-মডুলেট টাইপ, ভোল্টেজ টাইপ, রেজিস্ট্যান্স টাইপ এবং ফ্রিকোয়েন্সি টাইপ। পরিমাপের নির্ভুলতা এবং রেজোলিউশন নিম্নরূপ:

   সেন্সর প্রকার	পরিমাপ নির্ভুলতা	রেজোলিউশন
   ভাইব্রেটিং তার	ফ্রিকোয়েন্সি: ±0.2Hz; তাপমাত্রা: 0.5℃	ফ্রিকোয়েন্সি: ±0.01Hz; তাপমাত্রা: 0.1℃
   ইন্ডাকটিভ ফ্রিকোয়েন্সি-মডুলেটেড ডিসপ্লেসমেন্ট গেজ	স্থানচ্যুতি: 0.5% FS; তাপমাত্রা: 0.5℃	স্থানচ্যুতি: 0.1 মিমি; তাপমাত্রা: 0.1℃
   স্ট্যান্ডার্ড এনালগ	ভোল্টেজ: 0.1% FS; বর্তমান: 0.1% FS	ভোল্টেজ: <0.1mV; বর্তমান: 0.5uA
   প্রতিরোধ	প্রতিরোধের মান: 10Ω	প্রতিরোধের মান: 0.1Ω

7. সুরক্ষা গ্রেড: IP67

8. বিদ্যুৎ খরচ: স্ট্যান্ডবাই: <3mW; কাজ: <1.5W

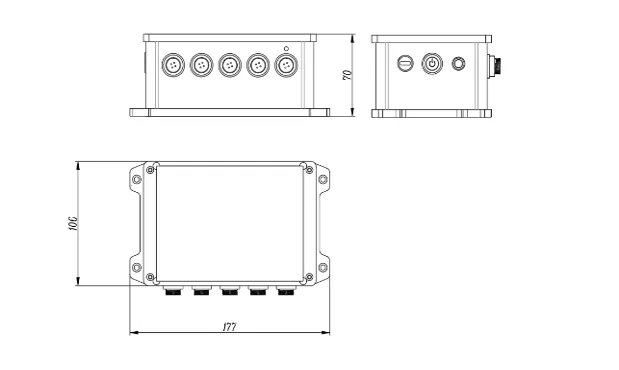

9. বাহ্যিক মাত্রা:

   JMZX-4GH-RTU: 106mm×140mm×70mm (অ্যান্টেনা ব্যতীত)

   JMZX-8GH-RTU: 106mm×140mm×92mm (অ্যান্টেনা ব্যতীত)
