স্মার্ট মাল্টিপয়েন্ট ডিসপ্লেসমেন্ট মিটার JMDL-31XXAT

সাধারণ পণ্য তথ্য

পণ্য ব্যবসা শর্তাবলী

বর্ণনা

ভূমিকা:

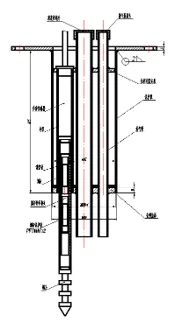

JMDL-31XXAT সিরিজের স্মার্ট মাল্টিপয়েন্ট ডিসপ্লেসমেন্ট মিটারটি বিভিন্ন শিলা স্তরের স্থানচ্যুতি পরিস্থিতি বোঝার জন্য সুড়ঙ্গ, শিলা ঢাল, ভিত্তি পিট ইত্যাদির আশেপাশের শিলার বিভিন্ন স্তরে স্থানচ্যুতি পরিমাপের জন্য ব্যবহৃত হয়। পণ্যটিতে স্থানচ্যুতি গেজ, পিভিসি পরিমাপক রড প্রতিরক্ষামূলক টিউব, অ্যাঙ্কর হেড, মাল্টি-পয়েন্ট ইনস্টলেশন কিট ইত্যাদি রয়েছে, মাল্টি-পয়েন্ট ইনস্টলেশন কিট 3-5 পয়েন্ট সমর্থন করে। ড্রিলিং এবং গ্রাউটিং এর মাধ্যমে ইনস্টল করা, বিভিন্ন গভীরতায় অ্যাঙ্কর হেডগুলি স্বতন্ত্র শিলা স্তরগুলিতে নোঙ্গর করা হয়। এর ইনস্টলেশন পদ্ধতি শিলা বোল্ট নির্মাণের অনুরূপ, সরলতা এবং সুবিধা প্রদান করে। প্রতিটি গেজের স্থানচ্যুতি পরিবর্তন পরিমাপ করে, বিভিন্ন শিলা স্তরের স্থানচ্যুতি অবস্থা বিশ্লেষণ করা হয়।

পণ্য বৈশিষ্ট্য:

1. ইন্ডাকটিভ ম্যাগনেটিক ফ্লাক্স ফ্রিকোয়েন্সি মডুলেশন নীতির উপর ভিত্তি করে ডিজাইন করা হয়েছে, পণ্যটি উচ্চ স্থায়িত্ব, নির্ভরযোগ্যতা এবং স্থায়িত্ব প্রদান করে। ইন্ডাকটিভ ফ্রিকোয়েন্সি-মডুলেটেড নীতিতে একটি ইন্ডাকটিভ সেন্সিং উপাদান, ইন্টিগ্রেটেড সার্কিট এবং রেজোন্যান্ট ক্যাপাসিটারগুলি একটি এলসি দোলন সার্কিট গঠন করে যা একটি ফ্রিকোয়েন্সি সিগন্যাল আউটপুট করে। যখন পরিমাপের রডটি কুণ্ডলীর মধ্যে স্থানচ্যুত হয়, তখন এটি চৌম্বকীয় অনিচ্ছা এবং কুণ্ডলীর আবেশকে পরিবর্তন করে, যার ফলে দোলন সার্কিটের আউটপুট সংকেত ফ্রিকোয়েন্সি পরিবর্তন হয়। পরিমাপের রড হেলিকাল কয়েলে প্রবেশ করার সাথে সাথে চৌম্বকীয় অনিচ্ছা হ্রাস পায়, আবেশ বৃদ্ধি পায় এবং ফ্রিকোয়েন্সি হ্রাস পায়। উপযুক্ত রড সামগ্রী নির্বাচন করে এবং হেলিকাল কয়েলের গঠন, ক্যাপাসিটর এবং সার্কিট্রিকে অপ্টিমাইজ করে, রডের ভ্রমণ সীমার মধ্যে আউটপুট সিগন্যাল ফ্রিকোয়েন্সি পরিবর্তনগুলি স্থানচ্যুতির সাথে একটি সুনির্দিষ্ট রৈখিক সম্পর্ক প্রদর্শন করে। যেহেতু রড এবং কয়েল একটি অ-যোগাযোগ অবস্থায় কাজ করে, সিস্টেমটি ইনস্টলেশন এবং ব্যবহারের সময় ক্ষতি প্রতিরোধী।

2. স্থানচ্যুতি গেজ বুদ্ধিমান স্টোরেজ ক্ষমতা সহ একটি অভ্যন্তরীণ মেমরি চিপ অন্তর্ভুক্ত করে। ফ্যাক্টরি সেটিংস স্থায়ীভাবে সেন্সর মডেল, সিরিয়াল নম্বর এবং ক্রমাঙ্কন সহগগুলির মতো পরামিতিগুলি সংরক্ষণ করে। এটি পরিমাপের সময়, তাপমাত্রা (তাপমাত্রা-সংবেদনশীল মডেলের জন্য), পরম স্থানচ্যুতি, আপেক্ষিক স্থানচ্যুতি এবং শূন্য-বিন্দু মান সহ পরিমাপের ডেটার 600টি পর্যন্ত দৃষ্টান্ত সংরক্ষণ করতে পারে।

3. সম্পূর্ণ ডিজিটাল সনাক্তকরণ বিকৃতি-মুক্ত দীর্ঘ-দূরত্ব সংকেত সংক্রমণ এবং শক্তিশালী বিরোধী হস্তক্ষেপ ক্ষমতা নিশ্চিত করে।

4. চমৎকার নিরোধক বৈশিষ্ট্য এবং জলরোধী স্থায়িত্ব.

5. কোম্পানির ব্যাপক পরীক্ষকের সাথে যুক্ত হলে, স্থানচ্যুতি মানগুলি সরাসরি প্রদর্শিত হয়, স্বজ্ঞাত, সহজ এবং দ্রুত পরিমাপ সক্ষম করে।

6. কোম্পানীর স্বয়ংক্রিয় ডেটা অধিগ্রহণ সিস্টেমের সাথে একীকরণ অনুপস্থিত পর্যবেক্ষণ বা রিমোট কন্ট্রোলের অনুমতি দেয়।

অ্যাপ্লিকেশন

JMDL-31XXAT সিরিজের স্মার্ট মাল্টিপয়েন্ট ডিসপ্লেসমেন্ট মিটারটি বিভিন্ন শিলা স্তরের স্থানচ্যুতি পরিস্থিতি বোঝার জন্য সুড়ঙ্গ, শিলা ঢাল, ভিত্তি পিট ইত্যাদির আশেপাশের শিলার বিভিন্ন স্তরে স্থানচ্যুতি পরিমাপের জন্য ব্যবহৃত হয়।

স্পেসিফিকেশন
