বাঁধের নিরাপত্তার জন্য ডিফারেনশিয়াল প্রেসার ওয়াটার লেভেল সেন্সর: ৭টি ইঞ্জিনিয়ারিং সুবিধা ব্যাখ্যা করা হয়েছে

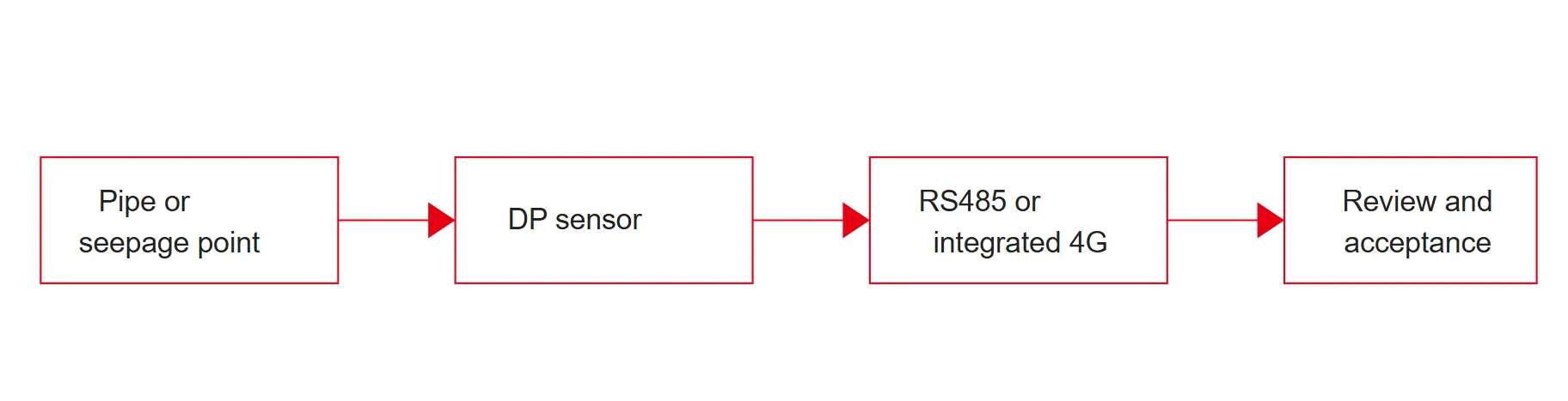

চিত্র: একটি ইঞ্জিনিয়ারিং সুবিধা তখনই উপলব্ধি করা হয় যখন পয়েন্ট, সেন্সর, ডেটা পাথ এবং পর্যালোচনা প্রক্রিয়া একসাথে নির্দিষ্ট করা হয়।

সুবিধা 2: সিপেজ চাপ এবং জল স্তর ব্যাখ্যার জন্য স্থিতিশীল প্রবণতা ডেটা

ডিফারেনশিয়াল প্রেসার সেন্সরগুলি বাঁধ দলগুলিকে বিচ্ছিন্ন মানগুলির পরিবর্তে প্রবণতাগুলি পড়তে সহায়তা করে। এটি গুরুত্বপূর্ণ কারণ ক্ষরণ এবং অভ্যন্তরীণ জলের আচরণ প্রায়শই অধ্যবসায় এবং সম্পর্কের মাধ্যমে অর্থবহ হয়ে ওঠে, একটি নাটকীয় বিন্দুর মাধ্যমে নয়। একটি পরিমিত বৃদ্ধি গুরুত্বপূর্ণ হতে পারে যদি এটি কয়েকদিন ধরে চলতে থাকে, জলাধার ড্রডাউনের পরে খুব ধীরে সাড়া দেয়, বা কাছাকাছি ড্রেনেজ আচরণের সাথে মিলে যাওয়া বন্ধ করে দেয়।

স্থিতিশীল প্রবণতা ডেটা তিনটি সাধারণ পরিস্থিতিতে আরও ভাল ব্যাখ্যা সমর্থন করে। প্রথমত, যখন একটি জলাধারের স্তর পরিবর্তন একটি অনুমানযোগ্য অভ্যন্তরীণ প্রতিক্রিয়া তৈরি করা উচিত কিন্তু তা হয় না। দ্বিতীয়ত, যখন বৃষ্টিপাত বা স্রাবের অবস্থার পরিবর্তনের পরে একটি সীপাজ-সম্পর্কিত পর্যবেক্ষণ পয়েন্ট খুব ধীরে ধীরে পুনরুদ্ধার হয়। তৃতীয়, যখন একটি বিন্দু কাছাকাছি বিন্দু থেকে বিচ্যুত হতে শুরু করে যা সাধারণত একসাথে চলে। এই ধরনের নিদর্শন যা একটি বড় সমস্যা বিকাশের আগে ঘনিষ্ঠ পরিদর্শনের দিকে পরিচালিত করে।

JMYC-67XXAD লাইনে মিলিমিটার-স্তরের জলের স্তরের রেজোলিউশন সাইটটিকে কাজ করার জন্য একটি সূক্ষ্ম প্রবণতা রেকর্ড দেয়, যখন সেই মডেলের জন্য তালিকাভুক্ত 0.2 শতাংশ পূর্ণ-স্কেল নির্ভুলতা যন্ত্রটি পর্যবেক্ষণের দায়িত্বের জন্য উপযুক্ত কিনা তা ফ্রেম করতে সহায়তা করে৷ বিন্দু তাদের নিজেদের স্বার্থে সংখ্যা উদ্ধৃত করা হয় না. বিন্দু হল যে সূক্ষ্ম রেজোলিউশন এবং স্থিতিশীল আউটপুট সময়ের সাথে সাথে কীভাবে ছোট কিন্তু ক্রমাগত পরিবর্তনগুলি পর্যালোচনা করা হয় তা উন্নত করে।

সুবিধা 3: রিয়েল-টাইম বাঁধ নিরাপত্তা সতর্কতা এবং সতর্কতা বিধিগুলির জন্য সরাসরি সমর্থন

একটি সেন্সর অনেক বেশি উপযোগী হয়ে ওঠে যখন এটি শুধুমাত্র রিডিং সংগ্রহের পরিবর্তে সতর্কীকরণ যুক্তি সমর্থন করে। বাঁধ সতর্কতা কর্মপ্রবাহ সাধারণত তিনটি নিয়ম পরিবারের উপর নির্ভর করে: নিখুঁত থ্রেশহোল্ড, রেট-অফ-চেঞ্জ থ্রেশহোল্ড এবং সম্পর্কিত পর্যবেক্ষণ চ্যানেলগুলির বিরুদ্ধে ক্রস-চেক। ডিফারেনশিয়াল প্রেসার ওয়াটার লেভেল সেন্সর সাহায্য করে কারণ তাদের আউটপুট সরাসরি তারযুক্ত বা দূরবর্তী ডেটা সংগ্রহের মাধ্যমে এই নিয়ম কাঠামোতে আনা যেতে পারে।

যে কর্মক্ষম বিষয়. একটি স্বাভাবিক নিয়ন্ত্রণ উইন্ডো চলাকালীন একটি জলাধারের স্তর বৃদ্ধি পদক্ষেপের প্রয়োজন নাও হতে পারে। একটি সিপেজ-সম্পর্কিত বিন্দুতে একটি দ্রুত অভ্যন্তরীণ বৃদ্ধি, বিশেষ করে যখন এটি প্রত্যাশিত নিষ্কাশন আচরণের সাথে মেলে না, ক্ষেত্রের যাচাইয়ের যোগ্য হতে পারে। একটি দরকারী সতর্কতা ব্যবস্থার জন্য সময়মতো সেন্সর ডেটা প্রয়োজন, সামঞ্জস্যপূর্ণ বিন্যাসে এবং এমন একটি প্ল্যাটফর্মে যেখানে নিয়মটি ম্যানুয়াল ডেটা হ্যান্ডঅফের জন্য অপেক্ষা না করেই ট্রিগার করতে পারে।

কিংমাচের বাঁধ-সম্পর্কিত পণ্যের স্ট্যাকের মধ্যে রয়েছে JMZX-XXGH অধিগ্রহণ মডিউল এবং ক পর্যবেক্ষণ প্ল্যাটফর্ম যা কেন্দ্রীভূত ডেটা হ্যান্ডলিং এবং অ্যালার্ম নিয়ম কনফিগারেশন সমর্থন করে। একজন ক্রেতার জন্য, এর অর্থ হল একটি সম্পূর্ণ ডেটা পথের অংশ হিসাবে জল স্তরের সেন্সর পর্যালোচনা করা যেতে পারে: সেন্সিং, অধিগ্রহণ, সংক্রমণ, সঞ্চয়স্থান, প্রবণতা পর্যালোচনা এবং সতর্কতা বিতরণ।

সুবিধা 4: তারযুক্ত RS485 এবং রিমোট 4G মনিটরিং আর্কিটেকচারে নমনীয় স্থাপনা

ড্যাম সাইট সব একই যোগাযোগ শর্ত আছে না. কারও কারও কাছে ইতিমধ্যেই ক্যাবিনেট, পাওয়ার এবং একটি কেন্দ্রীয় লগার নেটওয়ার্ক রয়েছে। অন্যদের দূরবর্তী পয়েন্টের প্রয়োজন যেখানে তারের চলমান ক্ষেত্রের খরচ বা ধীর স্থাপনা বাড়াবে। ডিফারেনশিয়াল প্রেসার ওয়াটার লেভেল সেন্সর উভয় ব্যবস্থায় কাজ করতে পারে যখন মডেল যোগাযোগ পরিকল্পনার সাথে মিলে যায়।

JMYC-67 পরিবারে, JMYC-67XXAD একটি তারযুক্ত RS485 আর্কিটেকচারের সাথে ফিট করে, যেটি উপযোগী হয় যখন সাইটটির ইতিমধ্যেই একটি স্থিতিশীল অধিগ্রহণের ব্যাকবোন থাকে এবং একটি কেন্দ্রীয় মডিউলে সরাসরি ইন্টিগ্রেশন চায়। দ JMYC-67XXAWL অভ্যন্তরীণ ব্যাটারি শক্তির সাথে একটি অন্তর্নির্মিত 4G DTU একত্রিত করে একটি ভিন্ন রুট নেয়৷ এটি পৃথক ফিল্ড কমিউনিকেশন হার্ডওয়্যার হ্রাস করে এবং অযৌক্তিক বা ব্যাপকভাবে বিতরণ করা পর্যবেক্ষণ পয়েন্টগুলিতে সহায়তা করতে পারে।

এই পার্থক্য ইনস্টলেশন সময়ের চেয়ে বেশি প্রভাবিত করে। এটি রক্ষণাবেক্ষণ পরিকল্পনা, অতিরিক্ত কৌশল, যোগাযোগের ত্রুটি পরিচালনা এবং কত ঘন ঘন সাইটটি শক্তির বোঝা তৈরি না করে বাস্তবসম্মতভাবে নমুনা করতে পারে তা পরিবর্তন করে। এই বিকল্পগুলির তুলনাকারী একজন ক্রেতার মূল্য তুলনা করার আগে যোগাযোগের রুট এবং পাওয়ার রুট পর্যালোচনা করা উচিত, কারণ এই দুটি সিদ্ধান্ত মনিটরিং পয়েন্টের আজীবন অপারেটিং লোডকে আকার দেয়।

সুবিধা 5: ভেজা, সমাহিত এবং অনুপস্থিত ক্ষেত্রের পরিস্থিতিতে শক্তিশালী দীর্ঘমেয়াদী উপযুক্ততা

বাঁধ পর্যবেক্ষণ সরঞ্জামগুলি প্রায়শই দীর্ঘ সময়ের জন্য চাহিদাপূর্ণ পরিস্থিতিতে থাকে। ভেজা পরিবেশ, সমাহিত ইনস্টলেশন পয়েন্ট এবং আবহাওয়ার এক্সপোজার সীল, তার, হাউজিং এবং সংযোগকারীর উপর অবিচলিত চাপ রাখে। এই সেটিংয়ে ব্যবহৃত একটি জলস্তরের যন্ত্র অবশ্যই সেই অবস্থার অধীনে পাঠযোগ্য থাকতে হবে, শুধুমাত্র একটি সংক্ষিপ্ত স্পেসিফিকেশন পর্যালোচনায় ভাল দেখাবে না।

এখানেই জলরোধী রেটিং, তারের নকশা, ইনস্টলেশন পদ্ধতি, এবং কম রক্ষণাবেক্ষণ অপারেশন ব্যবহারিক ক্রয় কারণ হয়ে ওঠে। JMYC-67XXAD এবং JMYC-67XXAWL উভয়ই IP68 সুরক্ষার সাথে অবস্থান করে, এবং সমন্বিত AWL মডেলটি স্যাম্পলিং ব্যবধানের সাথে যুক্ত ব্যাটারি লাইফের সাথে একটি ব্যাটারি-ভিত্তিক অনুপস্থিত স্থাপনার পথ যোগ করে। এটি সরাসরি প্রভাবিত করে যে একটি দূরবর্তী পয়েন্ট কত ঘন ঘন পরিষেবা প্রয়োজন।

একটি বাঁধ ক্রেতার জন্য, এই বিবরণ রক্ষণাবেক্ষণ প্রশ্নে রূপান্তর করা উচিত. কত ঘন ঘন বিন্দু একটি সাইট পরিদর্শন প্রয়োজন? কিভাবে vented পাথ সুরক্ষিত হয়? কীভাবে অনুপস্থিত ডেটা অস্বাভাবিক ডেটা থেকে আলাদা করা হয়? পছন্দসই সতর্কতা ফ্রিকোয়েন্সির বিপরীতে ব্যাটারি পরিবর্তন কীভাবে নির্ধারিত হয়? এই প্রশ্নগুলি ক্ষেত্রের অর্থ ছাড়াই একটি দীর্ঘ প্যারামিটার তালিকা পুনরাবৃত্তি করার চেয়ে বেশি কার্যকর।

সুবিধা 6: পিজোমিটার, অধিগ্রহণ মডিউল এবং ড্যাম মনিটরিং সফ্টওয়্যারের সাথে সহজে একীকরণ

একটি বাঁধে জলের স্তর পর্যবেক্ষণ খুব কমই একা ব্যাখ্যা করা হয়। এটি প্রায়শই ভাইব্রেটিং তারের পাইজোমিটার, সিপেজ ইন্সট্রুমেন্ট, ডিফর্মেশন সেন্সর এবং সেন্ট্রালাইজড সফ্টওয়্যারের পাশে বসে থাকে যা প্রকৌশলীদের কাঠামোর বিভিন্ন অংশ থেকে রিডিং তুলনা করতে সাহায্য করে। ডিফারেনশিয়াল প্রেসার ওয়াটার লেভেল সেন্সর এই বৃহত্তর ভিউকে সমর্থন করে যখন তারা সিস্টেমের অন্যান্য যন্ত্রের সাথে ডেটা পাথ শেয়ার করতে পারে।

Kingmach রেঞ্জে, JMYC-67 সিরিজের পাশে স্বাভাবিকভাবেই পর্যালোচনা করা হয় JMZX-55XXHAT ভাইব্রেটিং তারের পাইজোমিটার , JMZX-XXGH অধিগ্রহণ মডিউল, এবং মনিটরিং সিস্টেম প্ল্যাটফর্ম। এই সংমিশ্রণটি গুরুত্বপূর্ণ কারণ এটি সাইটটিকে সংযোগ বিচ্ছিন্ন সরঞ্জামগুলিতে ছড়িয়ে দেওয়ার পরিবর্তে একটি পর্যালোচনা কর্মপ্রবাহের ভিতরে জলের স্তর, ছিদ্র চাপ এবং সম্পর্কিত চ্যানেলগুলি পড়ার আরও ভাল সুযোগ দেয়।

প্রকিউরমেন্ট টিমের জন্য, ইন্টিগ্রেশন প্রশ্ন সরাসরি RFQ-এ লিখতে হবে। যোগাযোগের বিন্যাস, লগার সামঞ্জস্যতা, ঠিকানা পদ্ধতি, নমুনা ব্যবধান, অ্যালার্ম গন্তব্য এবং সফ্টওয়্যারটি সংশ্লিষ্ট চ্যানেলগুলির সাথে বিন্দুটিকে তুলনা করতে পারে কিনা তা নিশ্চিত করুন। এই আইটেমগুলি সেন্সরটি একটি মনিটরিং সিস্টেমের অংশের মতো আচরণ করবে বা একটি বিচ্ছিন্ন ডেটা উত্স হিসাবে থাকবে কিনা তা আকার দেয়৷

সুবিধা 7: পরিমাপযোগ্য ডেটা এবং পরিষ্কার RFQ মানদণ্ডের মাধ্যমে আরও দরকারী ক্রেতা সিদ্ধান্ত

একটি ডিফারেনশিয়াল প্রেসার ওয়াটার লেভেল সেন্সরের সবচেয়ে ব্যবহারিক সুবিধাগুলির মধ্যে একটি হল এটি ক্রেতাকে স্পেসিফিকেশন এবং গ্রহণযোগ্যতার জন্য পরিমাপযোগ্য মানদণ্ড দেয়। একটি জল স্তর ডিভাইসের জন্য একটি বিস্তৃত অনুরোধের পরিবর্তে, প্রকল্পটি সাইট প্ল্যানের সাথে সংযোগকারী প্রযুক্তিগত ভাষায় পয়েন্টের ধরন, পরিসর, যোগাযোগের পথ, পাওয়ার শর্ত, পরিবেশগত এক্সপোজার, লগিং ব্যবধান এবং প্রতিক্রিয়া প্রত্যাশা নির্ধারণ করতে পারে।

এটি একটি ক্লিনার RFQ এবং একটি ভাল সরবরাহকারী আলোচনার দিকে নিয়ে যায়। ক্রেতা জিজ্ঞাসা করতে পারেন যে সেন্সরটি এমবেডেড টিউব বা ওপেন-ওয়াটার পজিশনের জন্য, আউটপুটটি RS485 বা বিল্ট-ইন 4G কিনা, সুরক্ষা স্তর মাঠের পরিবেশের সাথে মেলে কিনা এবং রিডিং শুধুমাত্র ট্রেন্ড পর্যালোচনার জন্য ব্যবহার করা হবে নাকি সরাসরি অ্যালার্মের সাথে সংযুক্ত হবে। প্রতিটি উত্তর সঠিক মডেল এবং সঠিক স্থাপনার পদ্ধতিকে প্রভাবিত করে।

বাঁধ মনিটরিং প্রকল্পের জন্য একটি ডিফারেনশিয়াল প্রেসার ওয়াটার লেভেল সেন্সর কীভাবে নির্বাচন করবেন

নির্বাচন মনিটরিং পয়েন্ট দিয়ে শুরু করা উচিত, ক্যাটালগ নয়। বিন্দুটি একটি এমবেডেড ওয়াটার লেভেল টিউব, একটি চাপ রিলিফ আউটলেট, একটি সীপাজ-সম্পর্কিত পর্যবেক্ষণ অবস্থান, বা একটি দূরবর্তী হাইড্রোলজিক্যাল পয়েন্টের ভিতরে রয়েছে কিনা তা নির্ধারণ করুন। তারপর সংজ্ঞায়িত করুন কিভাবে ডেটা ভ্রমণ করবে, কত ঘন ঘন রিপোর্ট করতে হবে এবং কোন ধরনের সতর্কতা নিয়ম রিডিং ব্যবহার করবে।

পরবর্তী, প্রযুক্তিগত ফিট সংকীর্ণ। পরিসীমা, রেজোলিউশন, নির্ভুলতা, যোগাযোগের পদ্ধতি, পাওয়ার রুট, অপারেটিং তাপমাত্রা, এবং সুরক্ষা স্তর সব বিষয়, কিন্তু শুধুমাত্র সাইটের দায়িত্ব সম্পর্কিত। একটি 4G ইন্টিগ্রেটেড সেন্সর একটি দূরবর্তী পয়েন্টে ক্ষেত্রের বোঝা কমাতে পারে, যখন একটি তারযুক্ত RS485 মডেল ইতিমধ্যে একটি কেন্দ্রীয় লগারে বাঁধা বিন্দুতে আরও ব্যবহারিক হতে পারে।

অবশেষে, সম্পূর্ণ সতর্কতা চেইনের অংশ হিসাবে সেন্সরটি পর্যালোচনা করুন। অধিগ্রহণ সামঞ্জস্য, প্ল্যাটফর্ম একীকরণ, কমিশনিং পদক্ষেপ, বেসলাইন চেক এবং রক্ষণাবেক্ষণের দায়িত্বগুলি নিশ্চিত করুন৷ একটি শক্তিশালী সেন্সর পছন্দ শুধুমাত্র সঠিক মডেল নয়। এটি এমন মডেল যা মনিটরিং পয়েন্ট, সাইট আর্কিটেকচার এবং দলটি আসলে যে অ্যালার্ম প্রক্রিয়াটি ব্যবহার করবে তার সাথে মানানসই।

মনিটরিং পয়েন্ট, ডেটা পাথ এবং সতর্কতার নিয়ম একসাথে পরিকল্পনা করুন

আপনার বাঁধ প্রকল্পের ডিফারেনশিয়াল প্রেসার ওয়াটার লেভেল মনিটরিং প্রয়োজন হলে, মডেলটি বেছে নেওয়ার আগে পয়েন্টের ধরন, যোগাযোগের রুট, পাওয়ার কন্ডিশন এবং সতর্কতার যুক্তি নির্ধারণ করুন। এটি JMYC-67 সিরিজের বিকল্পগুলির তুলনা করা এবং সেন্সরটিকে বিস্তৃত অধিগ্রহণ এবং সফ্টওয়্যার ওয়ার্কফ্লোতে ফিট করা সহজ করে তোলে।
