বাঁধ মনিটরিং জন্য Kingmach জল স্তর সেন্সর

বাঁধ নিরাপত্তার ক্ষেত্রে কেন জলের স্তর পর্যবেক্ষণ গুরুত্বপূর্ণ

জলের স্তর হল জলাধারের সময়সূচী, বন্যা নিয়ন্ত্রণ, সিপাজ পর্যালোচনা, এবং সতর্কতামূলক সিদ্ধান্তের পিছনে অপারেটিং ভেরিয়েবলগুলির মধ্যে একটি। এটি কাঠামোর উপর হাইড্রোলিক লোড বর্ণনা করতে পারে, একটি ত্রাণ পাইপ প্রত্যাশিতভাবে আচরণ করছে কিনা তা নির্দেশ করতে পারে এবং ভূগর্ভস্থ জল বা অভ্যন্তরীণ চাপের পরিবর্তনগুলি ব্যাখ্যা করতে সাহায্য করে যখন এটি অন্যান্য যন্ত্রের সাথে পড়া হয়।

দরকারী আউটপুট একটি বিচ্ছিন্ন সংখ্যার পরিবর্তে একটি তুলনামূলক সময় সিরিজ। প্রকৌশলীরা বৃষ্টিপাত, জলাধার পরিবর্তন, নিষ্কাশন প্রতিক্রিয়া এবং সময়ের সাথে সাথে অভ্যন্তরীণ অবস্থার তুলনা করতে পারেন যখন পরিমাপের ডেটার সাথে ডেটাম, নমুনা ব্যবধান এবং রক্ষণাবেক্ষণের ইতিহাস বজায় রাখা হয়। এটি একটি পরিবর্তনের তদন্তের প্রয়োজন বা সাইটের স্বাভাবিক প্রতিক্রিয়ার সাথে সামঞ্জস্যপূর্ণ কিনা তা সিদ্ধান্ত নেওয়ার ভিত্তি।

বাঁধ পর্যবেক্ষণের জন্য জল স্তর সেন্সর প্রধান ধরনের

সেন্সর পরিমাপ পয়েন্টের সাথে মিলিত হওয়া উচিত। একটি নিমজ্জিত চাপ সেন্সর একটি এমবেডেড পর্যবেক্ষণ টিউব বা চাপ ত্রাণ পাইপের সাথে ফিট করতে পারে, যখন রাডার বা অতিস্বনক পরিমাপ খোলা জলের পৃষ্ঠের সাথে যোগাযোগ এড়াতে পারে। ফ্লোট সিস্টেম, বুদবুদ এবং ম্যানুয়াল স্টাফ গেজগুলি প্রাসঙ্গিক থাকে যেখানে সাইটের শর্ত বা বৈধতা পদ্ধতি তাদের ব্যবহারিক করে তোলে।

ম্যানুয়াল স্টাফ গেজগুলি মনিটরিং প্ল্যানে একটি স্থানের যোগ্য। তারা কমিশনিং, পর্যায়ক্রমিক চেক এবং ইভেন্ট পরবর্তী তদন্তের জন্য একটি দৃশ্যমান, পাওয়ার-মুক্ত রেফারেন্স প্রদান করে। ডেটাম, নিরাপদ অ্যাক্সেস রুট, পরিদর্শন ব্যবধান এবং সময়-স্ট্যাম্পযুক্ত রেকর্ড বিন্যাস সংজ্ঞায়িত করুন যাতে এই রিডিংগুলি ডিজিটাল ডেটা স্ট্রীমকে বিভ্রান্ত করার পরিবর্তে যাচাই করতে পারে।

ডিফারেনশিয়াল প্রেসার ওয়াটার লেভেল সেন্সর কিভাবে কাজ করে

একটি হাইড্রোস্ট্যাটিক সেন্সর সেন্সিং পয়েন্টে জলের চাপকে একটি স্তরের মানের মধ্যে রূপান্তর করে। সেন্সরের উপরের জলের কলাম যত বাড়ে, চাপ বাড়ে। একটি নিমজ্জিত ডায়াফ্রামের জন্য, সম্পর্কটিকে ডেল্টা P = rho gh হিসাবে প্রকাশ করা যেতে পারে, তাই রিপোর্ট করা স্তরটি তরল ঘনত্ব, সেন্সর উচ্চতা এবং একটি স্থিতিশীল বায়ুমণ্ডলীয় রেফারেন্সের উপর নির্ভর করে।

ওপেন-এয়ার অ্যাপ্লিকেশনের জন্য, একটি ভেন্টেড তার বা অভ্যন্তরীণ বায়ু নল বায়ুমণ্ডলীয় চাপের পরিমাপকে উল্লেখ করতে পারে। এটি ব্যারোমেট্রিক পরিবর্তনকে জল-স্তরের ঘটনা হিসাবে বিবেচনা করার ঝুঁকি হ্রাস করে। এটি ক্ষেত্রের শৃঙ্খলার প্রয়োজনীয়তাকে সরিয়ে দেয় না: কমিশনিংয়ের সময় সেন্সর উচ্চতা এবং রেফারেন্স ডেটাম রেকর্ড করুন, ভেন্ট পাথ শুকনো এবং খোলা রাখুন এবং একটি সমীক্ষা করা বা ম্যানুয়াল রেফারেন্সের সাথে একটি স্থিতিশীল পাঠের তুলনা করুন।

এই পরিমাপ পদ্ধতিটি অনেক বাঁধ এবং হাইড্রোলজি পয়েন্টের জন্য উপযুক্ত, তবে এটি শুধুমাত্র লেবেল দ্বারা নির্বাচন করা উচিত নয়। চাপ-ভিত্তিক পদ্ধতি নিশ্চিত করার আগে ক্রেতাকে পাইপের জ্যামিতি, প্রত্যাশিত মাথা, পলল ঝুঁকি, তারের রুট, রক্ষণাবেক্ষণ অ্যাক্সেস এবং ডেটা আর্কিটেকচার পরীক্ষা করতে হবে।

নির্ভুলতা, রেজোলিউশন, এবং পরিসীমা: ক্রেতাদের কি তুলনা করা উচিত

রেজোলিউশন হল ক্ষুদ্রতম বৃদ্ধি একটি ডিভাইস সনাক্ত বা প্রদর্শন করতে পারে। নির্ভুলতা বর্ণনা করে যে সংজ্ঞায়িত অবস্থার অধীনে রিপোর্ট করা মান সত্য মানের কতটা কাছাকাছি। একটি সূক্ষ্ম প্রদর্শন বৃদ্ধি নিজেই নিশ্চিত করে না যে একটি সতর্কতা থ্রেশহোল্ড বা দীর্ঘমেয়াদী প্রবণতা নির্ভরযোগ্য; ইনস্টলেশন অফসেট, তাপমাত্রা প্রতিক্রিয়া, ক্রমাঙ্কন, এবং রেফারেন্স পয়েন্টের স্থায়িত্বও গুরুত্বপূর্ণ।

সর্বাধিক বিশ্বাসযোগ্য জলের কলামের বিপরীতে পরিসীমা চয়ন করুন, শুধুমাত্র সাধারণ অপারেটিং স্তর নয়। বন্যার স্তর, পাইপের মাথা, প্রত্যাশিত চাপের ভ্রমণ এবং ওভারলোডের পরিণতি পর্যালোচনা করুন। RFQ-এ পড়ার ইঞ্জিনিয়ারিং উদ্দেশ্যও উল্লেখ করা উচিত, কারণ জলাধার রিপোর্টিং, প্রবণতা পর্যবেক্ষণ, এবং অ্যালার্ম প্রতিক্রিয়ার জন্য গ্রহণযোগ্যতার মানদণ্ড ভিন্ন হতে পারে।

JMYC-67XXAWL এবং JMYC-67XXAD: ডেটা আর্কিটেকচার নির্বাচন করা

দূরবর্তী জলাধার, জলবিদ্যা, বা অনুপস্থিত বাঁধ পয়েন্টের জন্য, কিংমাচ JMYC-67XXAWL একটি ডিফারেনশিয়াল-চাপ সেন্সর, অন্তর্নির্মিত 4G DTU এবং অভ্যন্তরীণ ব্যাটারিকে একত্রিত করে। এর 10 মিটার, 20 মিটার এবং 30 মিটার মডেলগুলি স্থাপনাকে সহজ করতে পারে যেখানে একটি সুরক্ষিত তারের রুট এবং স্থানীয় বিদ্যুৎ সরবরাহ করা কঠিন। এর উপযুক্ততা এখনও সেলুলার কভারেজ, পরিকল্পিত নমুনা ব্যবধান, ইনস্টলেশন অ্যাক্সেস এবং একটি বাস্তবসম্মত ব্যাটারি পরিষেবা পরিকল্পনার উপর নির্ভর করে।

কিংমাচ JMYC-67XXAD তারযুক্ত ইন্টিগ্রেশন রুট নেয়। এর RS485 ইন্টারফেস এবং DC 9-24 V পাওয়ার প্রয়োজনীয়তা এটিকে উপযুক্ত করে তোলে যেখানে একটি লগার, পাওয়ার সাপ্লাই, সুরক্ষিত তারের রুট এবং অধিগ্রহণ আর্কিটেকচার ইতিমধ্যেই ডিজাইন করা হয়েছে। এর 10 মিটার, 20 মিটার এবং 30 মিটার রূপগুলি শুধুমাত্র সাধারণ জলের স্তরের চেয়ে সর্বাধিক প্রত্যাশিত মাথা দ্বারা নির্বাচন করা উচিত।

স্পেসিফিকেশন পার্থক্য একটি প্রকৌশল সিদ্ধান্ত চালনা করা উচিত. AWL মডেল ব্যাটারি চালিত 4G ট্রান্সমিশনের সাথে 1 মিমি রেজোলিউশন এবং +/-0.1% FS নির্ভুলতা রিপোর্ট করে; AD মডেলটি 0.1 মিমি রেজোলিউশন এবং RS485 ইন্টিগ্রেশনের সাথে 0.2% FS নির্ভুলতা রিপোর্ট করে। ডেটাম কন্ট্রোল, ইনস্টলেশন ত্রুটি, অ্যালার্মের উদ্দেশ্য এবং রক্ষণাবেক্ষণের সীমাবদ্ধতা সহ, একটি সংখ্যা বেছে না নিয়ে পুরো পরিমাপ চেইনের সাথে সেই পরিসংখ্যানগুলির তুলনা করুন।

প্রকৃত নির্ভুলতা প্রভাবিত যে ইনস্টলেশন কারণ

ইনস্টলেশন দুর্বল হলে একটি সঠিকভাবে নির্দিষ্ট করা সেন্সর এখনও দুর্বল প্রকল্প ডেটা দিতে পারে। স্থিতিশীল মাউন্টিং, একটি নথিভুক্ত উল্লম্ব রেফারেন্স, সুরক্ষিত তারের রাউটিং, টিউব বা পাইপে পরিষ্কার অ্যাক্সেস এবং একটি রেকর্ড করা শূন্য বা অফসেট ব্যবহার করুন। একটি ত্রাণ পাইপ বা এমবেডেড জল-স্তরের টিউবে, সাসপেনশন বিন্যাস এবং সেন্সর অবস্থান নথিভুক্ত করুন যাতে ভবিষ্যতে অপারেটররা রক্ষণাবেক্ষণ বা প্রতিস্থাপনের পরে পরিবর্তনগুলি ব্যাখ্যা করতে পারে।

পলল, বায়োফাউলিং, টার্বুলেন্স, আটকে পড়া বাতাস, তারের স্ট্রেন, বাজ এক্সপোজার এবং জলের হাতুড়ি সবই একটি পরিমাপকে প্রভাবিত করতে পারে। প্রেসার-সেন্সর ইনস্টলেশনের জন্য শুষ্ক, খোলা ভেন্ট পাথ প্রয়োজন। ব্যাটারি-চালিত স্টেশনগুলির যোগাযোগের পুনঃপ্রচেষ্টা এবং নমুনার সময়সূচী পরিষেবা জীবনের বিপরীতে মূল্যায়ন করা প্রয়োজন। RS485 নেটওয়ার্কগুলির শিল্ডিং, গ্রাউন্ডিং, সার্জ প্রোটেকশন এবং কমিশনিং চেকগুলির জন্য একটি সংজ্ঞায়িত পরিকল্পনা প্রয়োজন৷

বাঁধ পর্যবেক্ষণ কর্মপ্রবাহ এবং যাচাইকৃত অ্যাপ্লিকেশন লিঙ্ক

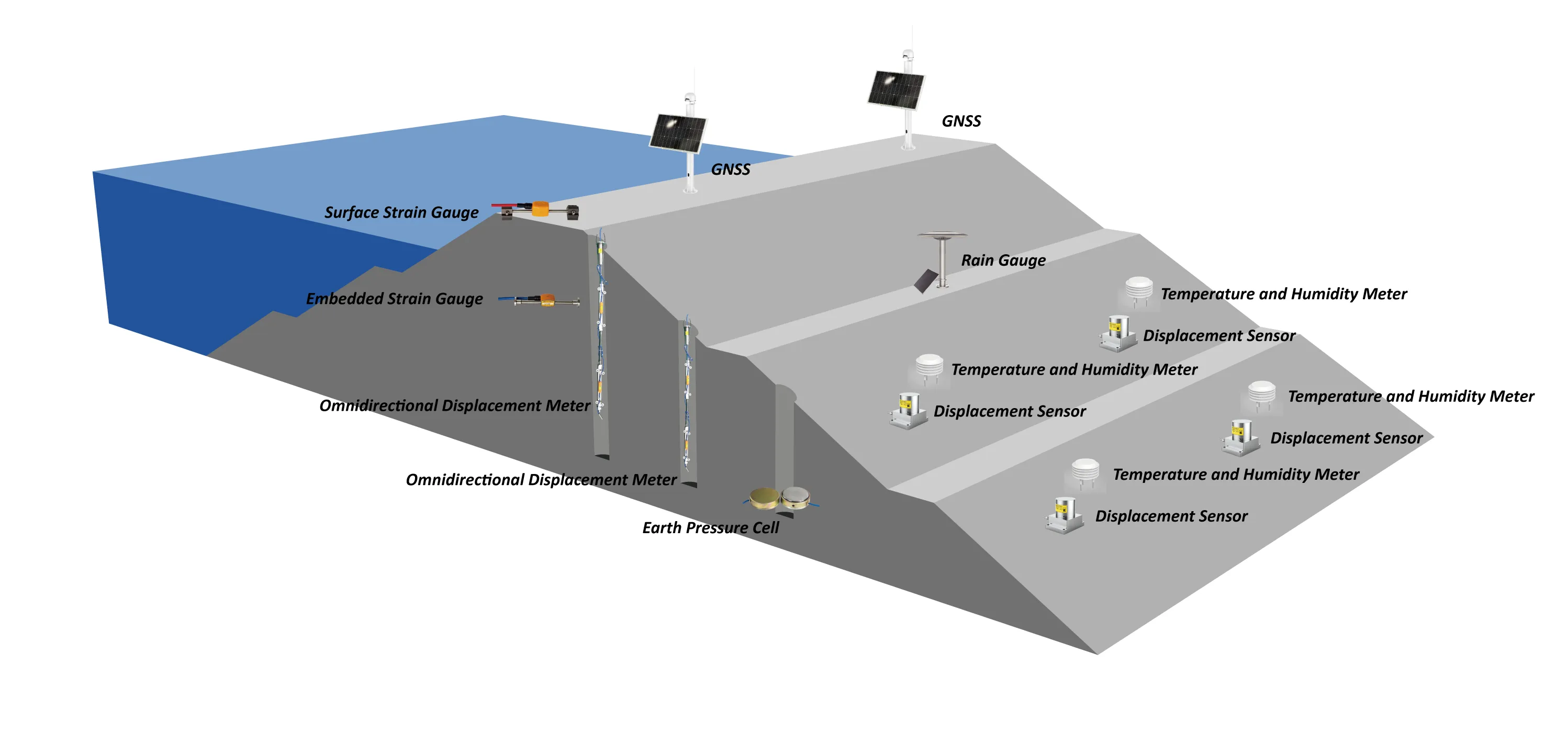

একটি বাঁধ মনিটরিং সিস্টেম সাধারণত একাধিক সেন্সর আউটপুট একত্রিত করে। জল-স্তরের চ্যানেলটি আরও উপযোগী হয়ে ওঠে যখন এটি জলাবদ্ধতা, বসতি, স্থানচ্যুতি, কাত, বৃষ্টিপাত এবং অপারেশনাল রেকর্ডগুলির সাথে পর্যালোচনা করা হয়। কিংমাচের বাঁধ পর্যবেক্ষণ সমাধান স্ট্রাকচারাল, সিপেজ, হাইড্রোলজিক্যাল, পরিবেশগত, এবং লোড পর্যবেক্ষণ জুড়ে এই সিস্টেম-স্তরের পদ্ধতির বর্ণনা করে।

ডেটা পাথের জন্য, একটি সেন্সর নির্বাচন করার আগে ডেটা কোথায় সংগ্রহ করা হয়, প্রেরণ করা হয়, পর্যালোচনা করা হয় এবং ধরে রাখা হয় তা নির্ধারণ করুন। একটি দূরবর্তী পয়েন্ট একটি সমন্বিত 4G ডিভাইস প্রয়োজন হতে পারে; একটি তারযুক্ত সাইটের জন্য একটি চ্যানেল প্ল্যান, ডেটা লগার, প্রতিরক্ষামূলক কেবলিং এবং একটি পর্যালোচনা প্ল্যাটফর্মের প্রয়োজন হতে পারে। উপলব্ধ রিডআউট এবং ডেটা লগার এবং পর্যবেক্ষণ সফ্টওয়্যার সেই RFQ আলোচনার জন্য প্রাসঙ্গিক অভ্যন্তরীণ রেফারেন্স পয়েন্ট প্রদান করুন।

এই নিবন্ধে কোনো সাইট-নির্দিষ্ট বাঁধ কর্মক্ষমতা কেস যোগ করা হয়নি কারণ সরবরাহকৃত উপাদান এই দুটি জল-স্তরের মডেলের জন্য একটি যাচাই করে না। একটি প্রকল্প অনুসন্ধানের পরিবর্তে সাইটের অঙ্কন, পরিমাপের উদ্দেশ্য, উপকরণ তালিকা এবং গ্রহণযোগ্যতার মানদণ্ড প্রদান করা উচিত যাতে প্রকৃত ইনস্টলেশনের বিপরীতে কনফিগারেশন পর্যালোচনা করা যায়।

সংগ্রহ এবং প্রকৌশল দলের জন্য নির্বাচন চেকলিস্ট

পরিমাপ বিন্দু

• বিন্দুটি একটি জলাধারের পৃষ্ঠ, এমবেডেড টিউব, চাপ ত্রাণ পাইপের আউটলেট, ভূগর্ভস্থ জলের বোরহোল, স্থির কূপ বা হাইড্রোলজি স্টেশন কিনা তা নির্ধারণ করুন।
• সর্বোচ্চ বিশ্বাসযোগ্য মাথা, রেফারেন্স উচ্চতা, অ্যাক্সেসের সীমাবদ্ধতা এবং প্রয়োজনীয় পরিসীমা নিশ্চিত করুন।

প্রযুক্তিগত সিস্টেম

• ট্রেন্ড রিভিউ, অ্যালার্ম ম্যানেজমেন্ট বা অপারেশনাল রিপোর্টিংয়ের জন্য সঠিকতা এবং রিপোর্টিং টার্গেট সেট করুন।
• রিমোট পয়েন্টের জন্য 4G ব্যাটারি অপারেশন বা তারযুক্ত অধিগ্রহণ নেটওয়ার্কের জন্য RS485 নির্বাচন করুন।
• মাউন্টিং, পাইপ জ্যামিতি, তারের রাউটিং, ভেন্ট সুরক্ষা, গ্রাউন্ডিং, সার্জ সুরক্ষা এবং বৈধতা পদ্ধতি নির্দিষ্ট করুন।

বাণিজ্যিক এবং ডেলিভারি

• ডেটাশীট, ক্রমাঙ্কন ডকুমেন্টেশন, ওয়্যারিং ডায়াগ্রাম, ইনস্টলেশন নির্দেশিকা, আইপি বিশদ, প্যাকেজিং বিশদ, লিড-টাইম নিশ্চিতকরণ এবং ওয়ারেন্টি শর্তাবলী অনুরোধ করুন।

রক্ষণাবেক্ষণ এবং গ্রহণযোগ্যতা

• পরিদর্শন এবং পরিচ্ছন্নতার ব্যবধান, যেখানে প্রযোজ্য সেখানে ব্যাটারি প্রতিস্থাপন অ্যাক্সেস, ভেন্ট চেক, লগার চেক, এবং একটি ম্যানুয়াল বা জরিপকৃত রেফারেন্সের সাথে তুলনা করুন।

সাধারণ ক্রয় ভুল

শুধুমাত্র রেজোলিউশন তুলনা একটি সাধারণ ত্রুটি. একটি 0.1 মিমি ডিসপ্লে বৃদ্ধি কার্যকর হতে পারে, তবে গ্রহণযোগ্যতা সম্পূর্ণ-স্কেল নির্ভুলতা, ইনস্টলেশন জ্যামিতি, তাপমাত্রার আচরণ, ক্রমাঙ্কন অবস্থা এবং রেফারেন্সের স্থায়িত্বের উপরও নির্ভর করে। প্রথমে প্রয়োজনীয় সিদ্ধান্ত সহনশীলতা সেট করুন, তারপর সম্পূর্ণ যন্ত্র এবং ইনস্টলেশন পরিকল্পনা তুলনা করুন।

যোগাযোগ প্রায়ই খুব দেরিতে সিদ্ধান্ত হয়. একটি কম-পাওয়ার 4G ডিভাইস দূরবর্তী স্থানে মাঠের কাজ কমাতে পারে, তবে এটির কভারেজ এবং একটি ব্যাটারি পরিষেবা পরিকল্পনা প্রয়োজন। একটি তারযুক্ত RS485 ডিভাইস একটি সম্পূর্ণ অধিগ্রহণ নেটওয়ার্কে বজায় রাখা সহজ হতে পারে, তবে শুধুমাত্র যদি পাওয়ার, তারের সুরক্ষা, গ্রাউন্ডিং এবং সার্জ নিয়ন্ত্রণ ইতিমধ্যেই সুযোগে থাকে।

ভেন্ট রক্ষণাবেক্ষণ উপেক্ষা করা আরেকটি এড়ানো যায় এমন ঝুঁকি তৈরি করে। একটি vented রেফারেন্স ব্যারোমেট্রিক ত্রুটি কমাতে পারে, কিন্তু ঘনীভবন, ব্লকেজ, বা জল প্রবেশ রিডিং আপস করতে পারে. ইনস্টলেশন, বন্যা, নির্মাণ কার্যকলাপ, এবং সেন্সর প্রতিস্থাপনের পরে ম্যানুয়াল রেফারেন্স চেক যোগ করুন যাতে ডেটা রেকর্ড রক্ষাযোগ্য থাকে।
